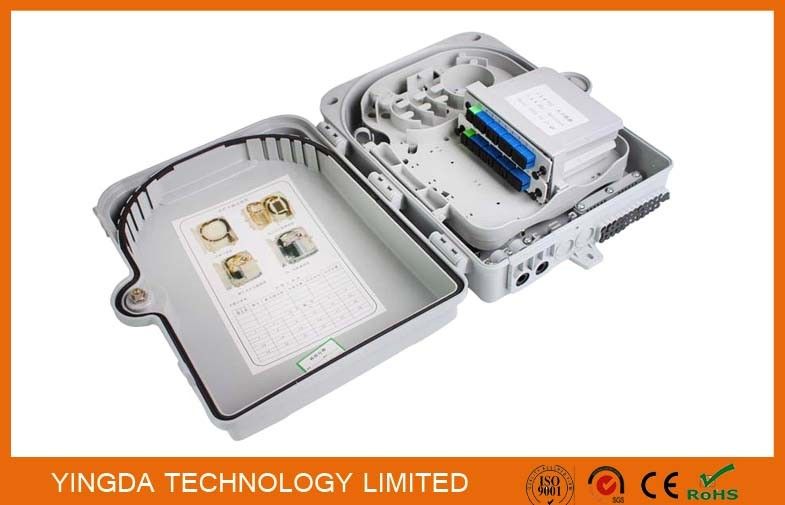

24 fibres en plastique optiques de la boîte d'épissurage de fibre de noyaux pour autoguider la boîte de distribution de diviseur
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | YINGDA |
| Certification | ISO |
| Numéro de modèle | FDB0224D |
| Quantité de commande min | 500 pcs |
| Prix | Negotiable |
| Détails d'emballage | 1 PC par boîte, 10 PCs par carton d'expédition de carton |
| Délai de livraison | 5-8 jours ouvrables |
| Conditions de paiement | T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 20000pcs/month |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Capacité maximum | 24fibers | Dimension | 317*237*101mm |
|---|---|---|---|
| Diamètre de câble | câble d'interface de 2*3.0mm ou câble d'intérieur | Matériau | PC + ABS |
| couleur | gris blanc, noir | quantité d'adaptateur | 24 Sc de morceaux |
| Ports de câble | 2inlet, 24outlets | spéciale | le câble non coupé passent par la boîte |
| Application | bâti de poteau, bâti de mur | demande de client | LOGO, échantillon, ok de lebel. |
| Surligner | boîte de distribution optique,distribution Splitter Box |
||
Description de produit
La fibre en plastique pour autoguider la boîte de distribution de diviseur, adaptateurs optiques de Sc de la boîte d'épissurage de la fibre 24Cores renversent la couverture
Modèle : FDB0224D
L'équipement est utilisé comme point d'arrêt pour que le câble d'alimentation se relie au câble d'interface dans le système du réseau de transmission de FTTx. La fibre épissant, se dédoublant et distribution peut être faite dans cette boîte,
et dans en attendant, elle fournit la protection et la gestion solides pour le bâtiment de réseau de FTTx.
Caractéristiques :
- Plastique de haute résistance PC+ABS d'ingénierie
- à l'épreuve humides, imperméable, antipoussière, anti-vieillissement, protection de niveau jusqu'à IP55.
- Le panneau électrique peut être renversé, câble d'alimentation peut être placé par le port exprès, facile pour l'entretien et l'installation.
- Maintenant pour le câble d'alimentation et le câble d'interface, fibre épissant, fixation, stockage, distribution toute dans une boîte.
- Utilisation d'intérieur et extérieure
- Application de support de mur et de support de poteau
- Interface utilisateurs industriellement compatible, adaptateur maximum de Sc de load24pcs LC
- ports non coupés d'entrée du câble 2pcs, 24 outports pour le câble d'interface de FTTH
- Peut adapter au type modulaire d'insertion de diviseur de 1x4,1x8,1X16, de 2x4,2x8 et de 2x16 LGX
- Peuvent les tresses, les cordes de correction ou l'adaptateur préinstallées, diviseur.
Paramètres de Techanical
| Condition ambiante | Données techniques principales | ||
| La température fonctionnante | -40°C~+75°C | Perte par insertion | ≤0,2dB |
| Hygrométrie | ≤85% (+30°C) | Perte de retour d'UPC | ≥50dB |
| Pression atmosphérique | 70KPa~106KPa | Perte de retour de RPA | ≥60dB |
Diagramme de câblage de coffret d'extrémité
| 1 | Couvercle | 2 | Base |
| 3 | Plat de secousse | 4 | Serrure et manteau de serrure |
| 5 | Doubles fentes simples | 6 | Fondre le dispositif |
| 7 | Kit de module | 8 | Câble principal exprimant le plat |
| 9 | Fondre la barre | 10 | Câble principal forçant exprimant le plat |
| 11 | gabarit de câble de l'interface 24cores | 12 | Anneau de boucle |
| 13 | Câble d'interface exprimant le plat | 14 | Agrafe de câble d'interface |
| 15 | dresseur libre poussiéreux de la sortie 24cable | 16 | Câble d'interface |
| 17 | Tresses | 18 | Adaptateur de Sc |
| 19 | Câble principal | 20 | Ancre |
| 21 | Panneau d'adaptateur de cassette d'insertion |
Spécifications
|
Modèle |
Taille (A*B*C) |
Maximum Capacité |
Câble d'interface de FTTH | Adaptateur | Diviseur de PLC | Matériel |
| FDB0224D | 320*240*100mm | 24fibers | 24ports | SCx24pcs ou duplex de LC | module de 1x16 LGX | ABS+PC |
L'information d'emballage
| Modèle | Quantité de CTN | N.w/ctn | G.w. /ctn | Taille de Ctn |
| FDB0224D | 10pcs | 15.1kgs | 17.5kgs | 60*36*63cm |
Comment à l'installation :
installation 1.Wall-mounted
Les trous du foret 4 au-dessus du mur basé sur la taille dans le tableau 1, placent le boulon d'expansion Φ7.5*40, placent la boîte pour assortir vers le haut des trous et pour utiliser le boulon pour attacher.
installation 2.Pole-mounted
Ensemble de la difficulté 1 de l'anneau facile de poteau au poteau de télécom.
Des images plus vraies
enfermez dans une boîte le veiw supérieur et arrière, avec les trous wal de bâti
le port de câble est especiallly conception pour le câble non coupé, afin de faire le câble passer par la coupure de boîte, facile d'utiliser et épargner le temps et le coût sur le site.
le LGX modulaire peut changer en panneau d'adaptateur sur la demande de client, boîte universelle.
