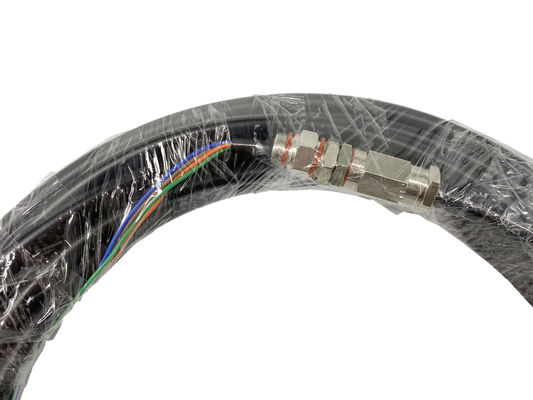

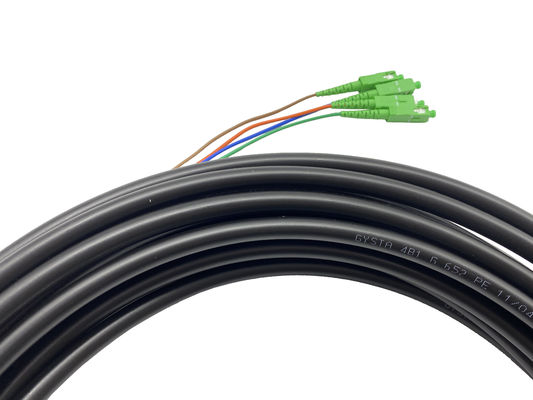

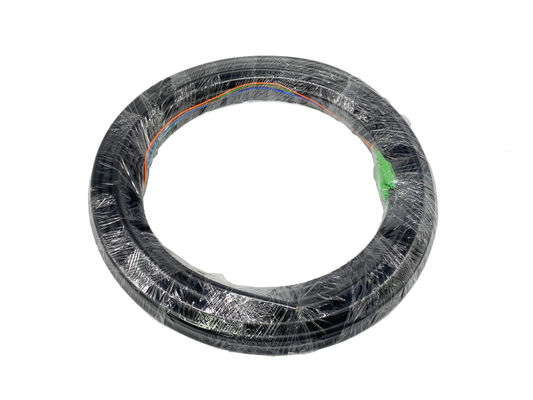

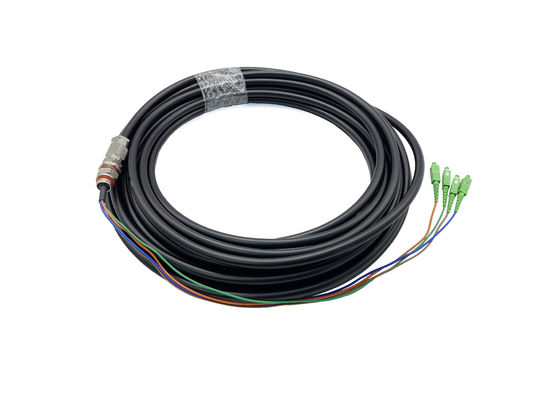

4 PE militaire optique imperméable en aluminium de câble de Sc FC 9.8mm Ruggerized de tresses de fibre d'en cuivre de noyau
Lieu d'origine | La Chine |
---|---|
Nom de marque | YINGDA |
Certification | ISO SGS ROHS |
Numéro de modèle | YDPG-SCAXXX-9804-2D015 |
Quantité de commande min | 50 pcs |
Prix | negotiable |
Détails d'emballage | 1 boîte de PC, 100pcs/boîte de carton |
Délai de livraison | 7jours après paiement |
Conditions de paiement | Western union, T/T |
Capacité d'approvisionnement | 60.000 PCs par mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xConnecteur | SC/RPA | Compte de fibre | Noyau 4 |
---|---|---|---|
Perte par insertion | <0> | Type de fibre | Mode unitaire de G652D |
Paquet | sachet en plastique/boîte de carton | Couleur de câble | Noir |
Porteur central | Fil d'acier | Matériel de câble | PE |
Diamètre de câble | 9.8mm | Longueur de câble | 15meter |
Surligner | pigtail de fibre optique,tresse imperméable |
4 PE militaire optique imperméable en aluminium de câble de Sc FC RPA 9.8mm Ruggerized de tresses de fibre d'en cuivre de noyau
Le tresse de fibre/corde de correction imperméables peut être employé dans l'environnement dur. Il est principalement employé dans la connexion extérieure de l'émetteur optique. Le tresse imperméable de fibre est conçu avec une unité imperméable renforcée d'acier inoxydable et des câbles revêtus de PE extérieur blindé.
Spécifications de connecteur optique
Paramètre | Unité | Corde imperméable de /Patch de tresse de fibre | |||
SM | Millimètre | ||||
PC | UPC | RPA | PC | ||
perte de sInsertion (typique) | DB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
Perte de retour | DB | ≥45 | ≥50 | ≥60 | ≥35 |
Longueur d'onde fonctionnante | nanomètre | 1310, 1550 | |||
Échangeabilité | DB | ≤0.2 | |||
Vibration | DB | ≤0.2 | |||
Température de fonctionnement | ℃ | -40~75 | |||
Température de stockage | ℃ | -45~85 | |||
Diamètre intérieur de corde | millimètre | φ3.0, φ2.0, φ0.9 | |||
Noyaux de fibre | Noyaux | 4, 6, 8, 12, 24,… fibres | |||
Connecteur applicable | FC, SC, ST, MU, LC | ||||
Matériel imperméable de connecteur | Facultatif en aluminium ou de cuivre. | ||||
Dimension géométrique de visage d'extrémité |
Rayon de courbure : 10-25 (PC/UPC), 5-12 (RPA) Compensation de sommet : 0-50um Dépression de fibre optique : - 100 | + 100nm |
||||
Normes | NTT, TELCORDIA, UIT DU CEI, UL94-V0 |
Structure de câble
Le câble imperméable emploient un ou plusieurs le câble optique à un noyau de fibre autour d'un porteur axial à échouer, longitudinalement la bande composée en plastique d'enveloppe, en dehors de la veste de câble de compression.
Caractéristiques
- Bande imperméable autour du paquet, goog au blocage de l'eau, approprié aux environnements durs extérieurs
- Acier de haute résistance pour augmenter la résistance à la traction, bonne représentation au sol
- Facile à installer, simple et fiable, approprié au divers St, etc. de Sc FC LC de connecteurs
- Noyau de fibre : 2, 4, 6, 8,12 facultatifs
- Basse perte par insertion, perte de rendement élevé, excellente échangeabilité, de forte stabilité
- Le câble et le tresse n'est pas déplacé quand serrez la vis de connexion, qui assurent la construction commode.
Application
- Réseau de fibre optique de CATV
- LANs de fibre optique
- Données et système de télécommunication
- Ligne principale câble et connexion de récepteur optique de fibre
Technique mécanique :
Noyau de fibre | diamètre externe (millimètres) | poids (kg/km) | max.tension (n) | Rayon de cintrage minimal (millimètres) | ||
à court terme | à long terme | installation | travail | |||
<6core> | 9,8 | 80 | 1000 | 300 | 20D | 10D |
11,8 | 110 | 1000 | 300 | 20D | 10D | |
Stockage Temp.℃ | -40~+70 | |||||
Temp de opération. ℃ | -20~+70 |
Transmission technique :
Longueur d'onde | 850/1300nm | 1310/1550nm | ||
Type de fibre | fibre multimode | G.652 | G.655 | |
Creusez/diamètre de revêtement. | 50/125um | 62.5/125um | / | / |
Atténuation (dB/km) | ≤3.0/1.0 | ≤3.5/1.5 | ≤0.4/0.25 | ≤-/0.5 |
Largeur de bande (mégahertz·kilomètre) | ≥200/400 | ≥160/200 | / | / |
L'information d'ordre
YDPG | - | Type côté A de connecteur | Type côté B de connecteur | - | Diamètre de câble | Compte de fibre | - | Type de fibre | Longueur de câble |
YD=yingda PG=Pigtail Corde de PC=patch |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
98=9.8mm 11=11.8mm |
02=2core 04=4core 06=6core |
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 |
001=1meter 002=2meter … 015=15meter 120=120meter … |
