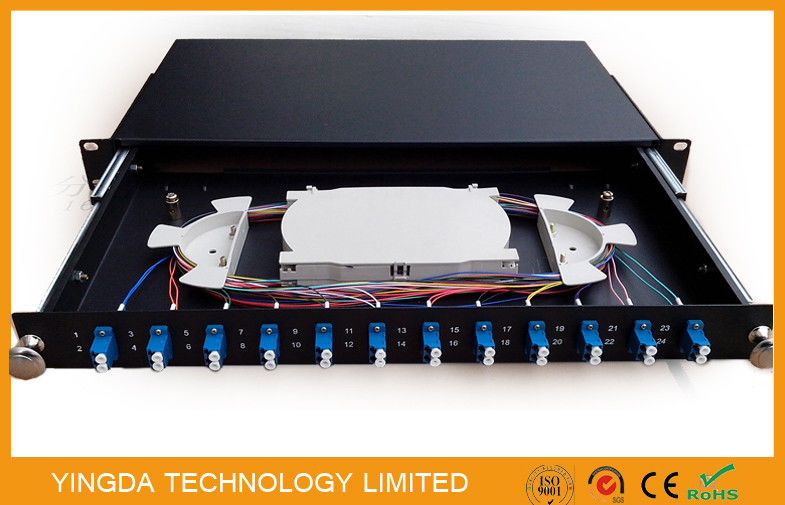

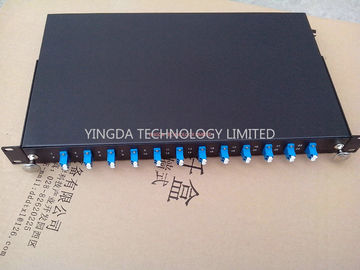

1U 19 pouces glissant le tiroir duplex optique ODF du port LC du tableau de connexions de fibre de bâti de support 12

1U 19 pouces glissant le tiroir duplex optique ODF du port LC du tableau de connexions de fibre de bâti de support 12

Coordonnées rapides de Cabinet du support 1U

• bâti de support 19inch standard
• taille : 480*250*1U ou 480*300*1U

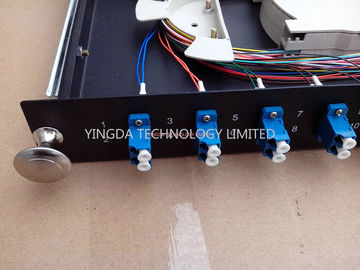

• adaptateurs duplex de 12pcs LC

• capacité maximum : 24cores

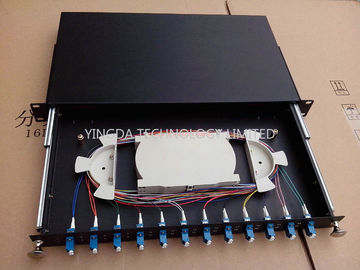

• métal glissant le plateau pour retirer le panneau interne entier

Le tableau de connexions optique de fibre sont le matériel annexe pour le câblage terminal dans le réseau de transmission de fibre optique de transmission,

ce qui convient à l'épissure d'intérieur de câble à fibres optiques directement et à la connexion de branche, et à protecteur la fibre.

caractéristiques optiques de tableau de connexions de la fibre 12Port

1. Applicable dans l'arrêt et 19" la structure standard
2. Métal glissant avec des tiges sur les deux côtés pour la taille 1U
3. Bâti de support dans le cadre de distribution optique ODF
4. Approprié à FC, Sc, St, LC, adaptateurs E2000
5. Tôle d'acier laminée à froid, avec le pistolage électrostatique

spécifications optiques de tableau de connexions de la fibre 24Core

Accessoire standard :

tube de tampon, vis de support, douille de protection de heatshrink, lien en nylon, serres-câble, etc.



ODF équivalents
Nous pouvons ajouter le secteur de gestion de câble avant pour une meilleure construction. si le besoin de client.
couleur : blanc, noir.



Conditions ambiantes :

1. L'utilisation extérieure non appropriée, si le besoin d'employer, devrait prendre des mesures de sauvegarde.
2. La température fonctionnante : °C -25 à +40
3. Température de stockage : °C -25 à +55
4. Hygrométrie : ≤85% (30°C)
5. Pression atmosphérique : 70 | 106kPa
6. Durée de vie : 20 ans

Propriétés mécaniques

1. Résistance à la traction : devrait résister à la résistance à la traction axiale pas moins que 500N entre le câble
2. coffret d'extrémité et le câble, et pas moins que 5N entre câbler le tresse et le coffret d'extrémité.
3. Essai de compressibilité : le coffret d'extrémité de câble chacun devrait pouvoir résister à la charge statique verticale

4. pression pas moins que 200N.
5. Essai de torsion : le coffret d'extrémité de câble devrait pouvoir résister à l'angle de torsion.


Propriétés électriques

• Composant en métal de boîte de câble optique de fibre et métal de câble renforçant le noyau, les composants en métal de câble et la résistance d'isolation au sol
• résistance d'isolation : devraient être aucun moins de 2*104M ohm, tension d'essai : 500V (C.C).
• force de tension : aucune panne, aucun phénomène d'arc 15Kv à C.C sous 1min, aucune panne, aucun phénomène d'arc.
