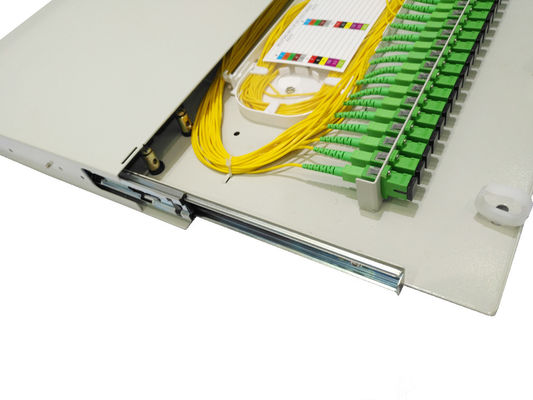

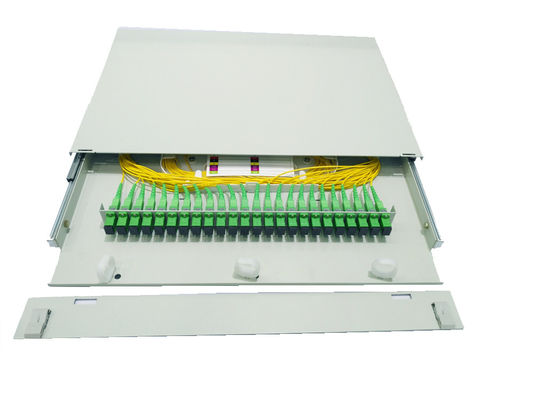

24 connecteurs gauches 19" de Sc RPA bâti de support optique en métal blanc de cadre de distribution de tableau de connexions de fibre d'ODF
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériel | Acier laminé à froid | Couleur | Gris |
---|---|---|---|
Capacité | 24 fibres | Adaptateur | Adaptateur de simplex de Sc |
Ports de câble | 4 PCs 20mm | Application | Réseau de FTTH FTTX FTTB ODN PON |
Dimension | 430*300*1U millimètre | Épaisseur | 1.2mm |
Surligner | bâti de support ODF,Répartiteur optique |
24 connecteurs gauches 19" de Sc RPA bâti de support optique en métal blanc de cadre de distribution de tableau de connexions de fibre d'ODF
Le tableau de connexions optique de fibre sont le matériel annexe pour le câblage terminal par transmission de fibre optique
le réseau de transmission, qui convient à l'épissure d'intérieur de câble à fibres optiques directement et à la connexion de branche,
et protecteur la fibre.
Spécifications
MODÈLE | GPSR-1U-SA24 |
Dimension | 430*300*1U millimètre |
Capacité maximum | 24cores |
Port d'adaptateur | SIMPLEX DE SC |
Quantité d'adaptateur | duplex de Sc 24pcs ou de LC |
Épaisseur | 1.2mm |
Matériel | Tôle d'acier laminée à froid, avec le pistolage électrostatique |
Couleur | Noir, blanc |
Entrée de câble | 4pcs φ20mm |
Poids net | 5.2kg |
Caractéristiques
Applicable dans l'arrêt et 19" la structure standard, conception de bâti de support, tôle d'acier laminée à froid par métal, avec le pistolage électrostatique, épaisseur de 1.2mm après peinture.
La couleur grise, lisse total pas ont les fissures ou l'empreinte digitale.

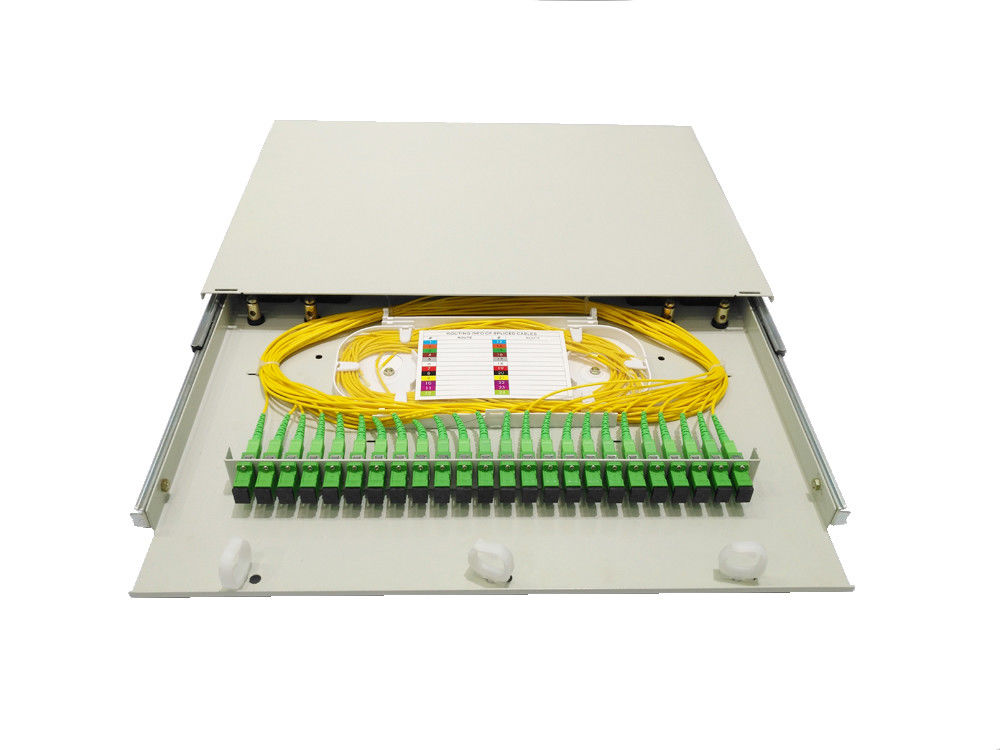

1U la taille 44.54mm peut tenir la plaque adaptrice recto de Sc 24pcs, l'adaptateur est avec le trou de bride, toute la boîte a livré avec des vis pour fixer les adaptateurs du plat pour le rendre stable pendant le transporation à long terme, pas glissière.
1U 24cores équipés du plateau d'épissure de fusion de 1 morceau, 24cores maximum chantent le stockage de fibre, il y a assez d'espace pour la longue gestion ou stockage de la fibre 1.5meter.
La boîte peut être support monté sur le cadre 19inch ou 23inch d'ODF en montant les oreilles, qui seront configuration avec le sac accessoire, avec assez de vis, quand la livraison, non fixe sur la boîte. les pls l'enlèvent quand construction sur place.

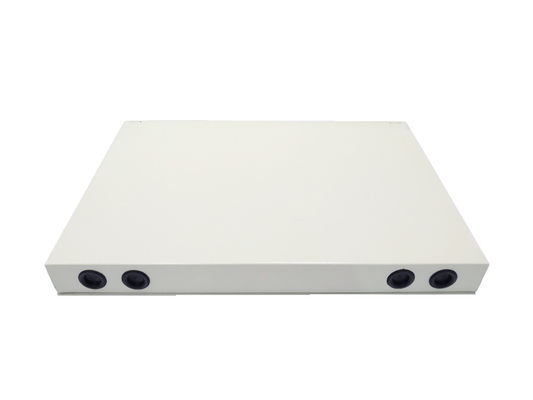

La boîte avec des brides d'entrée du câble 4pieces et des joints en caoutchouc pour empêcher la poussière ou le rat, qui rendent la gestion de fibre facile et gentille. Le plateau de glissière en métal est meilleur que le plateau en plastique, il est longtemps temps n'employer aucune coupure, il est très lisse et commode de prendre hors du plateau interne.
Il y a également des colliers 3plastic pour la gestion de sortie de câble, conception d'humanité, là sont beaucoup de types de brides peut être de choisir.

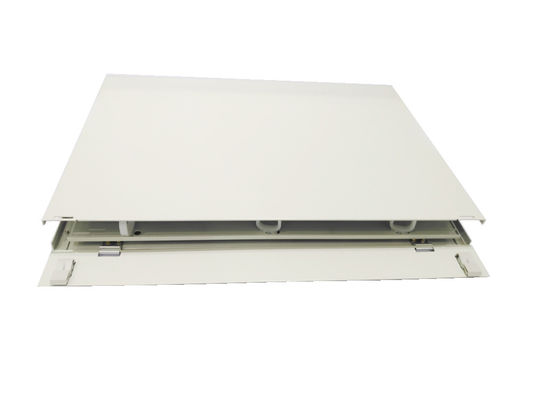

Toute la boîte sera fermée avec une agrafe à l'avant et peut être secousse en haut ou en bas avec un support en métal au fond. Quand la livraison, il fermé pour une meilleure protection.
Conditions ambiantes :
L'utilisation extérieure non appropriée, si le besoin d'employer, devrait prendre des mesures de sauvegarde.
La température fonctionnante |
°C -25 à +40 |
Température de stockage |
°C -25 à +55 |
Hygrométrie |
≤85% (30°C) |
Pression atmosphérique |
70 | 106kPa |
Durée de vie |
20 ans |
Propriétés matérielles
Les matériaux optiques de tableau de connexions de fibre est la résistance à la corrosion, les propriétés physiques et chimiques stables ;
tout le matériel doit être compatible, et est compatible avec la gaine de câble à fibres optiques et la gaine de tresse de câblage.
Pour empêcher la corrosion et d'autres dommages électriques, ces matériaux doivent être compatibles avec l'autre
équipement utilisé dans le tableau de connexions
1. Si l'utilisation de tableau de connexions machinant des plastiques, sa représentation de combustion sera dans l'accord
avec un essai GB/T5169.7, l'essai pour la dernière fois pour 30s.
2. les matériaux de fibre optique d'utilisation de protecteur d'amélioration de connecteur et le remplisseur chaud de la température de fonte vont le faire
ne soyez pas moins de le °C 120, la température d'adoucissement thermique sera pas moins de le °C 90, peut être employé dedans
une température de 25 ~+40°C.
3. tous les matériaux devraient être non-toxiques, non corrosifs, sur la santé des personnes et tout autre élément d'équipement
effets secondaires.
L'aspect accomplira la forme, aucune bavures, aucune bulles, aucune fissures et vides, se déformant, impureté
défauts. Toute la couleur de fond devrait être uniformément continue. Bel aspect et
la construction commode, perte à faible atténuation, structure raisonnable, noyau renforcé est fixée dedans
le coffret d'extrémité, la gaine a le fil de masse, approprié au câble plat optique de fibre et au câble d'intérieur.
Conception unique, support de 19 pouces ou bâti de mur.
Propriétés mécaniques
Résistance à la traction : devrait résister à la résistance à la traction axiale pas moins que 500N entre le terminal de câble
boîte et le câble, et pas moins que 5N entre câbler le tresse et le coffret d'extrémité.
Essai de compressibilité : le coffret d'extrémité de câble chacun devrait pouvoir résister à la pression statique verticale
pas moins que 200N.
Essai de torsion : le coffret d'extrémité de câble devrait pouvoir résister à l'angle de torsion.
Propriétés électriques
- Composant en métal de boîte de câble optique de fibre et métal de câble renforçant le noyau, métal de câble
- composants et la résistance d'isolation au sol
- résistance d'isolation :
- devraient être aucun moins de 2*104M ohm, tension d'essai : 500V (C.C).
- force de tension :
- aucune panne, aucun phénomène d'arc 15Kv à C.C sous 1min, aucune panne, aucun arc
- phénomène.
