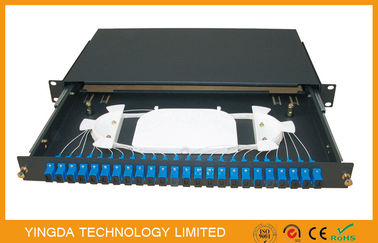

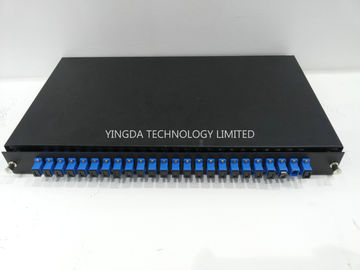

Port optique du tableau de connexions de fibre de St ODF de Sc FC LC 24/tableau de connexions de réseau
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériau | Acier laminé à froid | couleur | Black |
---|---|---|---|
Capacité | 24 fibres | Adaptateur | adaptateur simplex sc |
Ports de câble | 4 pcs | Application | Réseau de FTTH FTTX FTTB ODN PON |
Dimension | 430*250*1U | Epaisseur | 1,0 mm |
Surligner | Répartiteur optique,glissement du tableau de connexions |
24 métaux optiques de St ODF de Sc FC LC de tableau de connexions de fibre de port glissant le carreau de correction de tiroir ont laminé à froid l'acier
Le type tableau de connexions de tiroir de Slding optique de fibre sont le matériel annexe pour le câblage terminal dans optique
le réseau de transmission de transmission par fibres optiques, qui convient à l'épissure d'intérieur de câble à fibres optiques directement
et connexion de branche, et protecteur la fibre.
Caractéristiques
- Applicable dans l'arrêt et 19" la structure standard,
- Conception coulissante en métal
- bâti de support dans le cadre de distribution optique ODF
- Approprié à FC, Sc, St, LC, adaptateurs E2000
- Tôle d'acier laminée à froid, avec le pistolage électrostatique
- Taille de boîte : 430*250*1U disponible, parce que a coûté des économies.

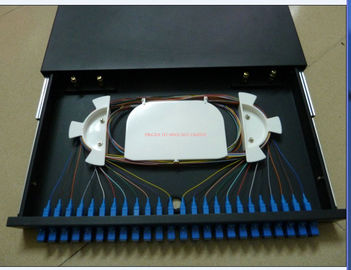

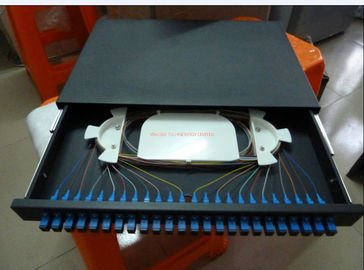

Structure de tableau de connexions
Le coffret d'extrémité de câble se compose de 3parts : enfermez dans une boîte le corps, composants internes, connecteur de fibre optique
protecteur.
1. Coquille de corps de boîte
Il est commode s'ouvrir Shell et installer, ayez le dispositif au sol à haute tension pour les composants en métal.
2. Composants internes.
Appui d'A. : le corps de structure interne, utilisé pour l'appui interne ;
B. Plateau d'épissure : pour stocker le connecteur de fibre optique, les morceaux de protection et la fibre restante, rester
le ≥ de fibre optique1.6m, le ≥37.5mm de longueur de rayon de cintrage, ont également la remarque pour identifier la fibre ;
C. : dispositif fixe : pour fixer la gaine de câble à fibres optiques, renforcez le membre et le tresse de câblage.
Pièces de protection de connecteurs optiques de fibre : glande en caoutchouc de douille et de câble
Spécifications
Type |
Dimension (millimètre) |
Capacité maximum (noyau) |
Taille de carton (millimètre) |
Quantité carton (PC) |
G.w (kilogramme) |
GPSM-1U-SC12 |
430*300*1U |
12 |
485*420*350 |
5 |
29 |
GPSM-1U-FC24 |
24 |
485*420*350 |
5 |
29 |
|
GPSM-1U-2SC24 |
48 |
485*420*350 |
5 |
29 |
|
GPSM-2U-FC48 |
430*300*2U |
48 |
500*355*550 |
4 |
26,5 |
GPSM-4U |
130*300*4U |
192 |
500*350*540 |
1 |
18,9 |
Conditions ambiantes :
L'utilisation extérieure non appropriée, si le besoin d'employer, devrait prendre des mesures de sauvegarde.
La température fonctionnante |
°C -25 à +40 |
Température de stockage |
°C -25 à +55 |
Hygrométrie |
≤85% (30°C) |
Pression atmosphérique |
70 | 106kPa |
Durée de vie |
20 ans |
Propriétés matérielles
Les matériaux optiques de tableau de connexions de fibre est la résistance à la corrosion, les propriétés physiques et chimiques stables ;
tout le matériel doit être compatible, et est compatible avec la gaine de câble à fibres optiques et la gaine de tresse de câblage.
Pour empêcher la corrosion et d'autres dommages électriques, ces matériaux doivent être compatibles avec l'autre
équipement utilisé dans le tableau de connexions
1. Si l'utilisation de tableau de connexions machinant des plastiques, sa représentation de combustion sera dans l'accord
avec l'essai d'A GB/T5169.7, l'essai durent 30s.
2. les matériaux de fibre optique d'utilisation de protecteur d'amélioration de connecteur et le remplisseur chaud de la température de fonte vont le faire
ne soyez pas moins le °C de 120, la température d'adoucissement thermique sera moins le °C de 90, peut être employé dedans
une température de 25 ~+40°C.
3. tous les matériaux devraient être non-toxiques, non corrosifs, sur la santé des personnes et tout autre élément d'équipement
effets secondaires.
L'aspect accomplira la forme, aucune bavures, aucune bulles, aucune fissures et vides, se déformant, impureté
défauts. Toute la couleur de fond devrait être uniformément continue. Bel aspect et
la construction commode, perte à faible atténuation, structure raisonnable, noyau renforcé est fixée dedans
le coffret d'extrémité, la gaine a le fil de masse, approprié au câble plat optique de fibre et au câble d'intérieur.
Conception unique, support de 19 pouces ou bâti de mur.
Propriétés mécaniques
Résistance à la traction : devrait résister à la résistance à la traction axiale pas moins que 500N entre le terminal de câble
enfermez dans une boîte et le câble, et pas moins que 5N entre le tresse de câblage et le coffret d'extrémité.
Essai de compressibilité : le coffret d'extrémité de câble chacun devrait pouvoir résister à la pression statique verticale
pas moins que 200N.
Essai de torsion : le coffret d'extrémité de câble devrait pouvoir résister à l'angle de torsion.
