Connecteurs optiques à bande large de Sc RPA du ruban 900um de diviseur de PLC de fibre de 16,1:16 du coupleur 1 x de diviseur de FTTH
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xrapport fendu | diviseur 1X16 blockless | Connecteur | Simiplex de SC/APC |
---|---|---|---|
Type de fibre | mode unitaire G657A1 | Perte par insertion | 13.6dB |
Uniformité (maximum) | 1.4dB | longueur d'onde | 1260 - 1650 nanomètre |
PDL (maximum) | 0.3dB | standard | Telcordia GR-1221 et GR-1209 |
Dimension de tube | 60*12*4mm | Diamètre de câble | 0.9mm |
Couleur de câble | blanc d'entrée, production : coloré | ||
Surligner | Coupleur de FBT,PLC Splitter |

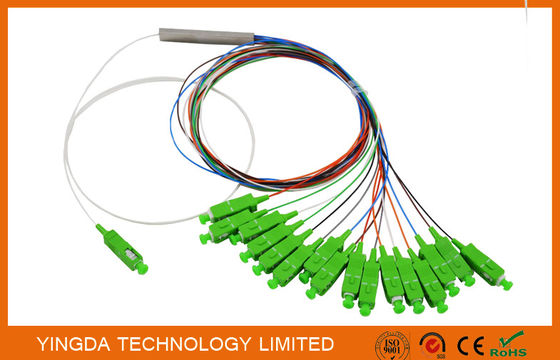

Connecteurs optiques à bande large de Sc RPA du ruban 900um de diviseur de PLC de fibre de 16,1:16 du coupleur 1 x de diviseur de FTTH pour la boîte optique d'arrêt de fibre
Description
Le diviseur planaire de (PLC) de circuit d'onde lumineuse est un type de dispositif optique de gestion de puissance
cela est fabriqué utilisant la technologie optique de guide d'ondes de silice. Il comporte de petite taille,
fiabilité élevée, gamme de longueurs d'onde fonctionnante large et bonne uniformité de canal en canal,
et est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique. YINGDA fournit des séries entières de produits du diviseur 1xN et 2xN pour lesquels sont travaillés
applications spécifiques. Tout le rassemblement GR-1209-CORE-2001 et GR-1221-CORE- de produits
1999 conditions.
Caractéristiques
1) basse perte par insertion
2) bas PDL
3) design compact
4) bonne uniformité de canal en canal
5) longueur d'onde fonctionnante large : De 1260nm à 1650nm
6) température de fonctionnement large : De -40℃ à 85℃
7) fiabilité et stabilité élevées
Applications
1) systèmes de FTTX
2) réseaux de PON
3) liens de CATV
4) distribution de signal optique
Conformité
1) Telcordia GR-1209-CORE-2001
2) Telcordia GR-1221-CORE-1999
3) RoHS
Plus d'images
paquet : 2pcs dans une boîte avec la mousse, là est endroit de difficulté pour le tube en acier et tous connecteurs dans l'ordre. Fortement protec tous les fibres et connecteurs quand transport.
peut mettre le nom de produit, le numéro de série, et le logo de client sur le label.
chaque les connecteurs ont l'anneau de figure sur le câble à identifier qui dédoublé lui est.
Si le besoin de client, peut utiliser le tube coloré pour chaque câble pour l'identification.
Caractéristiques techniques
diviseur de PLC 1×N
Paramètre | Unité | Valeur | |||||||||||||||||||
Type de produit |
| 1×2 | 1×3 | 1×4 | 1×6 | 1×8 | 1×12 | 1×16 | 1×24 | 1×32 | 1×64 | 1×128 | |||||||||
Longueur d'onde d'opération | nanomètre | 1260~1650 | |||||||||||||||||||
Perte par insertion | Type. | DB | 3,6 | 6,0 | 7,0 | 9,2 | 10,3 | 12,2 | 13,6 | 15,8 | 16,6 | 20,1 | 24,5 | ||||||||
Maximum. | 4,3 | 6,2 | 7,4 | 9,5 | 10,7 | 12,5 | 13,9 | 16,0 | 17,2 | 21,5 | 25,5 | ||||||||||
Uniformité (maximum) | DB | 0,5 | 0,6 | 0,8 | 0,8 | 0,8 | 1,2 | 1,4 | 1,5 | 1,5 | 2,0 | 2,6 | |||||||||
PDL (maximum) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,8 | |||||||||
TDL (maximum) | DB | 0,5 | |||||||||||||||||||
Perte de retour | DB | ≥55/50 | |||||||||||||||||||
Directivité | DB | ≥55 |
diviseur de PLC 2×N
Paramètre | Unité | Valeur | |||||||
Type de produit |
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |
Longueur d'onde d'opération | nanomètre | 1260~1650 | |||||||
Perte par insertion | Type. | DB | 4,2 | 7,2 | 10,6 | 13,8 | 17,0 | 20,5 | 24,8 |
Maximum. | 4,5 | 7,7 | 11,0 | 14,8 | 17,9 | 21,5 | 25,8 | ||
Uniformité (maximum) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,5 | 3,0 | |
PDL (maximum) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 1,0 | |
TDL (maximum) | DB | 0,5 | |||||||
Perte de retour | DB | ≥55/50 | |||||||
Directivité | DB | ≥55 |
Note : Toutes les données ci-dessus n'incluent pas des connecteurs.
Connecteurs d'UPC : L'IL ajoutent 0,2 DBs, connecteurs de RPA : L'IL ajoutent 0,3 DBs.
