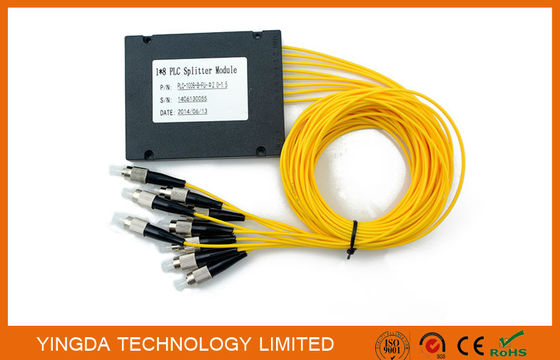

Module optique de diviseur de la fibre 1*8, boîte en plastique 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Name: Module optique de diviseur de la fibre 1*8, boîte en plastique 100×80×10mm 1.5M G657A1 LSZH 2.0mm
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YD-PLC-LG-108-FC-15
Price: 2.10 USD
Availability: InStock

Nom De Marque:	YINGDA
Numéro De Modèle:	YD-PLC-LG-108-FC-15
Nombre De Pièces:	50 pcs
Prix:	1.1USD-4.58USD
Délai De Livraison:	5-8days après paiement

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO SGS ROHS

Connecteur:

St de Sc LC de FC tout correct

type2 de fibre:

G657A1, fibre SMF-28e de G652D Corning

Perte par insertion:

DB 10,2/10,5

Uniformité (maximum):

DB 1,5

longueur d'onde:

1260 - 1650 nanomètre

PDL (maximum):

0,2 DBs

taille du module:

100×80×10 millimètre

taille carrée de tube:

40×4×4 millimètre

taille plate de tube:

60×7×4 millimètre

Longueur de la fibre:

1.5meter

Diamètre de câble:

2.0mm

Détails d'emballage:

1pc/box

Capacité d'approvisionnement:

10.000 PCS par mois

Mettre en évidence:

Coupleur de FBT

PLC Splitter

Description du produit

Module optique de diviseur de la fibre 1*8, boîte en plastique 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Le diviseur planaire optique de (PLC) de circuit d'onde lumineuse de fibre est un type de dispositif optique de gestion de puissance
cela est fabriqué utilisant la technologie optique de guide d'ondes de silice. Il comporte la fiabilité de petite taille et élevée,
la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisée
dans des réseaux de PON pour réaliser le signal optique actionnez la division.

YINGDA fournit des séries entières de produits du diviseur 1xN et 2xN pour des applications spécifiques.
Tous les produits répondent aux exigences GR-1209-CORE-2001 et GR-1221-CORE-1999.

Caractéristiques

Bas perte par insertion et PDL
Isolement élevé
Dimension compacte
Bonne uniformité de canal en canal
Longueur d'onde fonctionnante large 1260-1650nm
Fiabilité et stabilité élevées

Conformité

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS

Spécifications

Paramètre optique		Gamme de longueurs d'onde : 1260~1650nm
		1X4	1X8	1x16	1X32	1x64		2X4		2X8	2x16		2X32
Isolement Perte (DB)	Avec le connecteur (maximum)	7,7	11,5	14,5	18,2	20,4		8		11,6	15,1		18,2
	Sans connecteur (Maximum)	7,5	11,3	14,3	18,0	20		7,8		11,4	14,9		18
Uniformité (DB)	Avec le connecteur (maximum)	0,8	1,0	1,4	1,9	2,7		1,5		1,5	2,0		2,5
	Sans connecteur (Maximum)	0,6	0,8	1,2	1,7	2,5		1,7		1,7	2,2		2,7
PDL (DB)	Avec le connecteur (maximum)	0,3						0,2		0,4	0,4		0,4
	Sans connecteur (Maximum)	0,2	0,3	0,3	0,3		0,3	0,4
Retour Perte (DB)	Avec le connecteur (Mélange)	UPC : 45, RPA : 50
	Sans connecteur (Mélange)	50
Directivité (DB)	Minimal.	55
Taille de paquet	(LxWxH millimètre)	4x4x50		4x7x50			4x12x60		4x5x50			4x8x50
Opération La température (°C)		-40~+85
Longueur de Tresse (m)		Selon l'exigence de client
Type de Tresse (millimètre)		0,9, 2 ou selon l'exigence de client
Type de Connecteur		FC, Sc ou selon l'exigence de client

Tableau 2 – diviseur de PLC 2×N

Paramètres	2×2	2×4	2×8	2×16	2×32
Opération Longueur d'onde (nanomètre)	1260~1650
Type de fibre	SMF-28e ou client spécifique
Perte par insertion (DB) (Catégorie de S/P)	4,2	7,6	11,0	14,5	17,5
Uniformité de perte (DB)	0,8	1,5	1,5	2,0	2,5
Perte de retour (DB) (Catégorie de S/P)	50/55	50/55	50/55	50/55	50/55
Personne à charge de polarisation Perte (DB)	0,2	0,2	0,3	0,4	0,4
Directivité (dB)	55	55	55	55	55
Personne à charge de longueur d'onde Perte (DB)	0,3	0,5	0,5	0,5	0,5
Stabilité de température (- °C) 40~85 (DB)	0,5	0,5	0,5	0,5	0,5
Température de fonctionnement (°C)	-40~85
Température de stockage (°C)	-40~85
Dimension de module (millimètre) (L×W×H)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

Notes

Spécifique sans connecteurs.
Ajoutez une perte 0.2dB supplémentaire par connecteur.
1x64,1x128,2x64 peut également être offert

. Application

FTTH
Réseau de PON
Liens de CATV
Le matériel de transmission

Module optique de diviseur de la fibre 1*8, boîte en plastique 100×80×10mm 1.5M G657A1 LSZH 2.0mm 0
