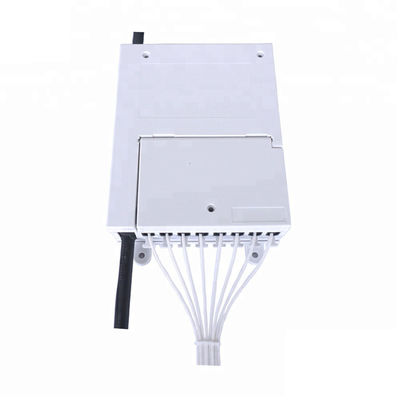

8 ports SC boîte de distribution en fibre optique passe par la conception dans FTTH GPON CATV

Boîtier de terminaison fibre optique SC à 8 ports en FTTH, GPON, CATV, Boîtier d'épissure fibre optique 1X8


Ce boîtier de terminal en plastique est destiné à une utilisation en intérieur uniquement, principalement pour la distribution du câble vertical du cordon de raccordement au client final. Il est placé sur le mur ou au bas de l'armoire au sol par des vis.

Les 2 ports d'entrée peuvent utiliser un câble multifibre de diamètre maximal de 12 mm. Les ports de sortie 8 pièces FTTH 2x3mm drop câble ou câble souple de 3 mm. Parallèlement, la conception unique de couvercles séparés pour l'adaptateur et les ports d'entrée/sortie de câble le rend plus sûr, agréable et humain.


Spécification



Boîtier de raccordement fibre optique FTB008  Caractéristiques

1. L'ensemble du boîtier est fabriqué en plastique technique ABS+PC, matériau neuf, de couleur blanche.
2. Le couvercle du boîtier a des bords arrondis et est fermé par des vis Allen, antivol, plus sûr.

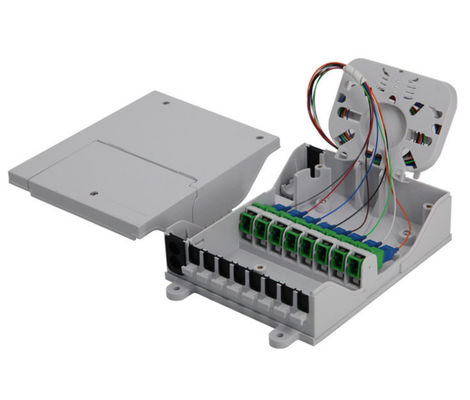

3. Deux couvercles, l'un pour le fonctionnement de l'adaptateur avant, l'autre pour la fusion des câbles et l'entrée et la sortie du câble d'alimentation, conception d'espace indépendante, plus sûre et raisonnable.
4. L'ouverture du couvercle n'affectera pas le mouvement des autres parties du boîtier. Les deux couvercles sont amovibles.
5. Il y a 1 plateau d'épissure pour la fibre supplémentaire, et max. Fusion 4 cœurs de fibre unique.
6. Toutes les pièces métalliques sont en acier inoxydable AISI-303 et résistent à la corrosion à température normale.
7. Chaque support d'adaptateur est individuel, pas un ensemble complet de panneau d'adaptateur. Chacun peut pivoter à 360° degrés, il est beaucoup plus facile à utiliser, à changer d'adaptateurs ou à effectuer une maintenance future.
8. Tous les matériaux utilisés sont non toxiques et sûrs sur le plan dermatologique.
9. Les matériaux de haute qualité garantissent une période minimale de 20 ans.
10. À l'avant, il y a des tiges de gestion des câbles pour une meilleure utilisation.

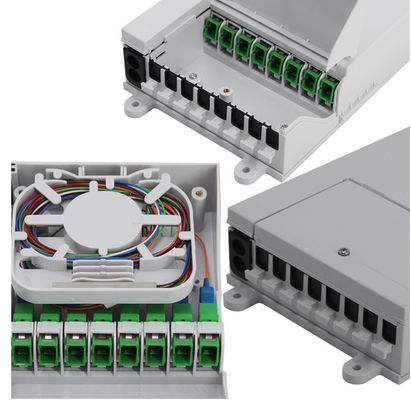

Détails du produit du boîtier de raccordement fibre optique FTB008




Fixé par une vis cruciforme anti-perte 3 pièces. Et fabriqué en matériau ABS de haute qualité.




 Support d'adaptateur indépendant, peut pivoter à 360 degrés                    montage mural avec vis
l'adaptateur doit être sans bride, le type à obturateur peut être ok                  étanchéité pour chaque sortie
   avec des marques d'étiquettes pour une meilleure gestion de la fibre                    tiges de gestion de la fibre pour les sorties de câble




Pour  l'entrée de câble : 2 pièces en entrée et 2 pièces en sortie. Il s'agit d'un joint en caoutchouc, mieux pour la protection contre la poussière. Convient pour un câble intérieur/extérieur de 10 mm.
Pour la sortie de câble : 8 pièces de joint en caoutchouc pour la protection contre la poussière, adapté pour un câble de descente de 2*5 mm, un câble rond intérieur de 3 mm.

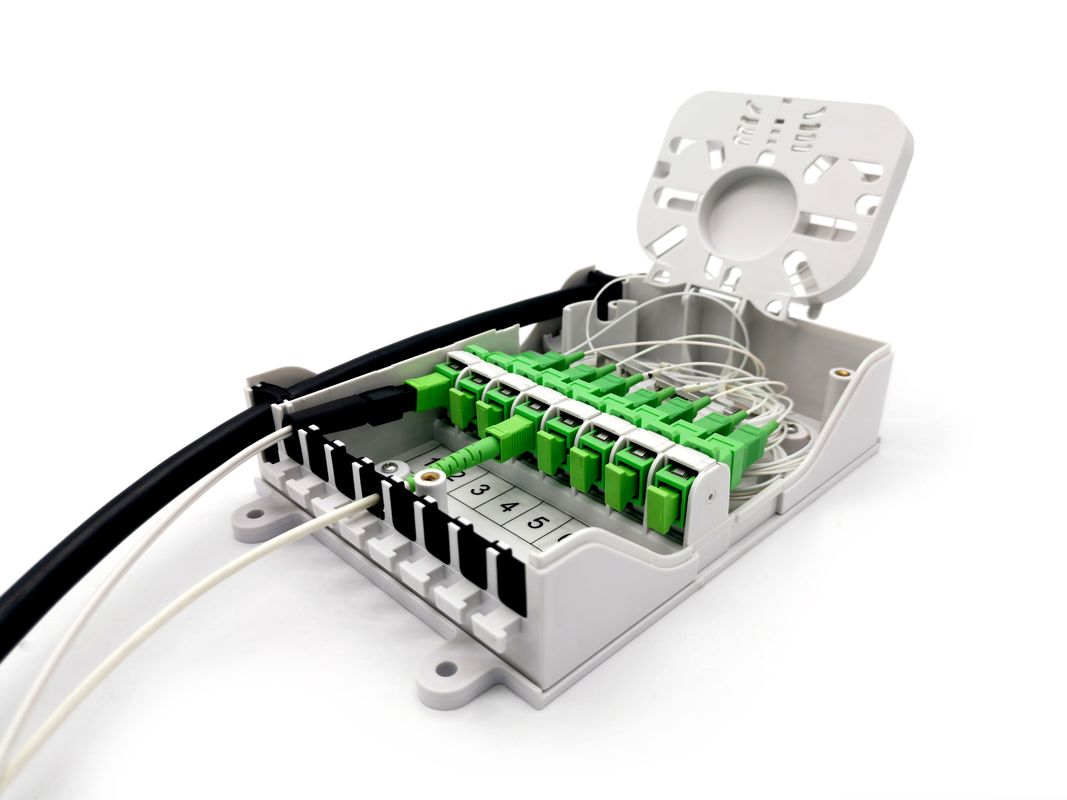

Le câble de distribution peut traverser le boîtier sans avoir besoin de couper, meilleur choix pour la construction FTTH sur site.

Comment choisir le connecteur  lors de l'installation ?
1. Il peut être utilisé avec un connecteur rapide SC avec un câble de descente

2. Il peut être utilisé avec un cordon de raccordement à connecteur SC  avec un câble intérieur

3. Il peut être utilisé avec un connecteur SC avec un câble de descente.

4. Tous les types de connecteurs rapides peuvent être utilisés, mais notez que la longueur totale doit être ≤55 mm.


Boîtier de terminal fibre optique Emballage standard

Le boîtier est fourni fermé et sera équipé de tous les éléments, matériaux consommables et outils nécessaires au montage et à la connexion.

Accessoires comme ci-dessous :

• Colliers de serrage en nylon pour câbles
• Tube thermorétractable
• Vis d'expansion pour montage mural
• Étanchéité des entrées ou des sorties
• Manuel d'utilisation
• Adaptateurs ou répartiteur PLC



D'autres boîtiers d'accès fibre intérieurs à 8 ports similaires sont en option,  pour répondre à vos différents besoins.


Modèle#	FTB008	FTB008A	FTB008B	FTB008D
Dimension (L*P*H)	170*135*45 mm	235*125*45 mm	226*134*51mm	151.8*105.7*59mm
Max.Capacité	8 cœurs	24 cœurs	20 cœurs	12 cœurs
Ports de câble	2 entrées, 8 sorties	4 entrées, 8 sorties	4 entrées, 8 sorties	1 entrée, 8 sorties
Quantité de plateaux d'épissure	1	2	2	1
Adaptateur	8	8	8	8
Conception traversante	Oui	Oui	Oui	Oui
