19 24 Port SC Panneau coulissant en fibre optique ODF pour tiroir métallique

24 Port SC Fibre optique ODF Drawer métallique panneau de patch coulissant en fibre optique 19

Les panneaux de patch de fibre optique coulissants de la série GPSR SC seront préchargés avec des adaptateurs SC et un kit de gestion des splits à l'usine,il fournit un moyen de stocker les fibres optiques épissées de manière soignée ou ordonnée.

Les principales caractéristiques de ces panneaux de patch montés sur rack sont le plateau de fusion coulissante métallique qui peut être réglé à différents angles de travail pour faciliter les travaux d'installation et d'entretien.les panneaux de patch montés sur le rack ont une couverture avant pour soutenir les travaux d'installation et d'entretien.

Spécification

Panneau à fibre de pacte Caractéristiques

• Applicable à la terminaison et à la structure standard de 19' ou 23'
• Montage sur support dans un cadre de distribution optique ODF avec oreilles de montage avec trous
• Convient pour les adaptateurs FC,SC,ST,LC,E2000 sur demande
• 1.2 mm tôle d'acier laminée à froid, avec pulvérisation électrostatique;
• Taille de la boîte: 430*300*1U disponible, pour des économies de coûts, la profondeur peut être de 250 mm ou 200 mm;
• Plateau coulissant métallique du plateau d'épissure et du fond, fonctionnement plus facile et plus rapide sans ouvrir le couvercle et enlever pour la gestion des fibres;
• Conception du couvercle de pinceau, à l'épreuve de la poussière et boîte entière fermée lorsqu'elle n'est pas en service;
• 4 entrées de câble à l'arrière avec joint en caoutchouc pour éviter la poussière, chaque entrée avec pinces de câble et dispositifs de protection
• Toutes les pièces métalliques sont en acier inoxydable pour une longue durée de vie garantie.

Détails du produit ODF

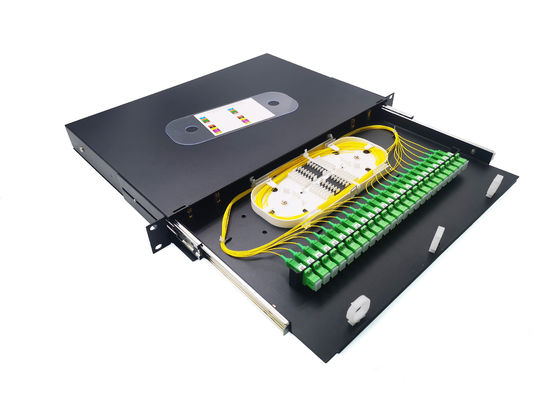

L'ODF peut installer au maximum 24 adaptateurs SC et pigtails, il a des pinces de câble, une corde en nylon pour la gestion des fibres, et environ 1,5 mètre de longueur de stockage de fibres,Le plateau métallique permet de gérer les fibres plus facilement et plus convaincamment.Il y aura des oreilles de montage des deux côtés pour le montage de 19 pouces.

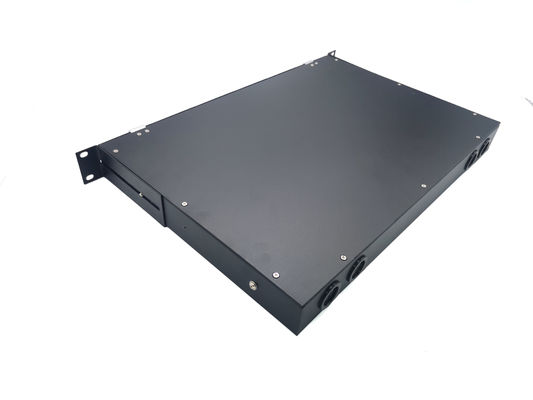

Il y a un total de 4 pièces d'entrée de câble à l'arrière de l'ODF avec un joint en caoutchouc pour la résistance à la poussière, le diamètre max. est de 20 mm.

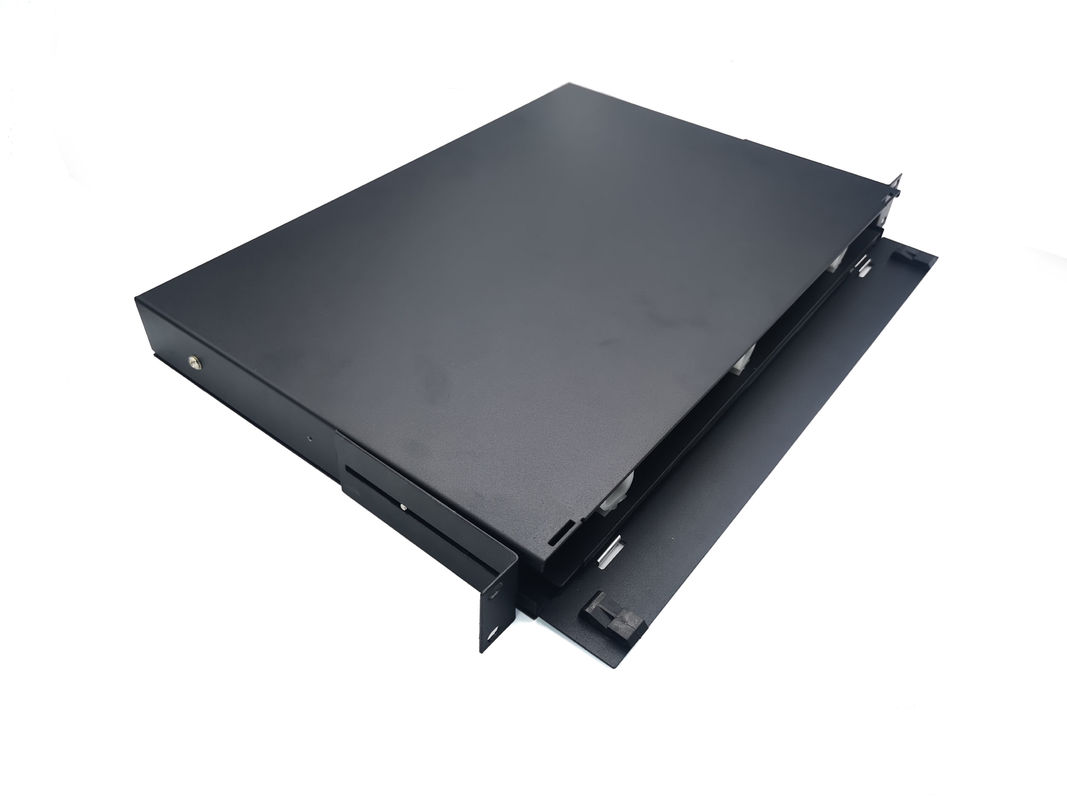

L'ODF est totalement 19 pouces, et ont une porte d'entrée avec verrouillage, en fonctionnement, il suffit d'ouvrir la serrure puis peut tirer la partie interne.

Chacun des 24 cœurs disposera d'un plateau d'épissage à fusion avec un couvercle transparent, avec une marque numérique sur le couvercle pour une meilleure gestion et une meilleure répartition.Chaque plateau a 24 pièces de fentes de tubes de protection contre la rétrécissement thermique par 1 couche.

La plaque d'adaptateur est fixée au bas avec des vis. nous pouvons utiliser des adaptateurs 12SC, 24SC 48SC, 96SC ou 144SC sur demande du client, ST FC LC ou E2000 est disponible.Tous les adaptateurs seront fixés sur la plaque d'adaptateur par des vis aussiVous n'avez pas à vous soucier de la perte pendant le transport.

La boîte sera montée sur le support de distribution optique, chaque oreille de montage sera équipée de vis 3pcs dans le sac d'accessoire.

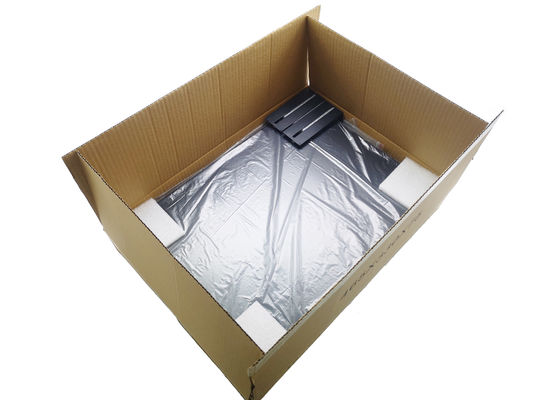

Emballage:1pc/boîte en carton, pour protéger la boîte, il y aura des mousses aux coins et un sac en plastique à l'intérieur.

Sacs d'accessoires:Tuyau de protection contre les refroidisseurs, cravate en nylon, oreille et vis de montage, marque d'étiquette, etc.

Renseignements sur l' emballage
