48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68

Lieu d'origine La Chine
Nom de marque YINGDA
Certification ISO,SGS
Numéro de modèle GJS-M5-JFT
Quantité de commande min 100 PCS
Prix Negotiable
Détails d'emballage 1pc/boîte, 4 PCs cartonnent la boîte
Délai de livraison 5-15days après le salaire
Conditions de paiement T/T ou union occidentale, L/C
Capacité d'approvisionnement 50,000pcs par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Forme Dôme/vertical Max Capacity 48 fibres simples de noyaux
Port de câble 1 mi sapn (port non coupé) + 4 ports ronds diamètre de câble Φ7mm~Φ18 millimètre
Matériel Corps de pp + plateau d'ABS quantité de plateau d'épissure PCs max.6
Dimension φ230*445 millimètre Poids 3,5 KILOGRAMMES
Méthode de scellage joint mécanique classe imperméable IP65
Application bâti aérien, de poteau, bâti de mur, conduit, enterré, etc. quantité de diviseur mini diviseur 1x32, 1x16, 1x8, 1x4, 1x2 ou séries 2xN
Surligner

Clôture commune optique de la fibre IP65

,

Fermeture optique de dôme de la fibre IP65

,

Clôture commune optique de fibre de joint mécanique

Laisser un message
Description de produit

48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 1x16 1x8 de dôme de clôture de fibre du câble IP68



Joint mécanique optique non coupé FOSC de dôme de fibre de fermeture de joint de fusion de noyaux du diviseur 48 de PLC 1x16





La fermeture de fibre optique d'épissure de GJS-M5-JFT est un type clôture de dôme, qui est employé pour la liaison directe pendant la transmission de fibre optique, et fournit à la protection commune de connexion, 4 trous ronds d'admission de câble et 1 trou elliptique d'admission de câble ; elle adopte le joint mécanique ; elle peut être employée pour les frais généraux, le support de poteau, le support de mur et l'installation enterrée ; bonne représentation de cachetage, installation simple et grand choix d'application.



Spécifications

Modèle GJS-M5-JFT
Dimension Φ230*445mm
Entry&exit de câble (ou mi envergure) + 4 série 1oval
Diamètre de câble Φ7-18 millimètre
Capacité de plateau d'épissure 24 à un noyau
Quantité de Max. Tray 6pcs
Quantité de Max. Splice 144cores (fibre simple)
Rapport de Max. Split 1h16 2 (2pcs), 1h32 1 (1pc),
Méthode de scellage Joint mécanique fileté, le caoutchouc de silicone
Rayon de fibre optique de courbure ≥ 40mm
Perte supplémentaire de disque optique ≤ 0.01dB
Température ambiante - 20 ° C | + 60 ° C
Résistance à la pression latérale ≥ 2000N/10cm
Résistance à l'impact ≥ 20n. M
Catégorie de protection IP65



Caractéristiques

  • Tous les index de représentation du produit répondent aux exigences de la norme nationale de boîte de connecteur de yard/T 814,1.
  • ports du câble 5pcs : 4round et ports 1 ovales, qui peuvent accéder au câble à fibres optiques du φ 7 - le φ 18, fonction non coupée est disponible

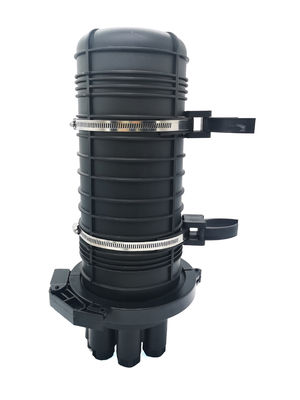

  • Le corps externe de boîte est fait en plastiques de construction de haute résistance et moulage par injection à haute pression avec l'agent anti-vieillissement. Il a les caractéristiques de la résistance mécanique légère et haute, de la résistance à la corrosion forte, de la résistance de foudre et de la longue durée de vie.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68 0

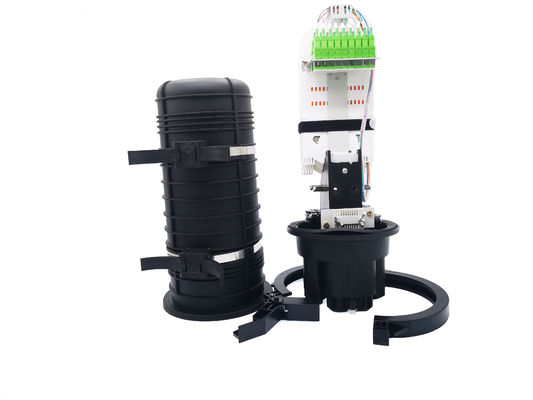

  • Le plateau superposé de fusion de fibre de structure et l'isolation indépendante fondant le dispositif dans la boîte rendent la configuration, l'expansion et le câble de nombre de noyau de fibre fondant flexibles, commodes et sûrs.
  • Les composants et les attaches en métal à l'intérieur et en dehors de la boîte sont faits d'acier inoxydable, qui peut être employé dans divers environnements.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68 1

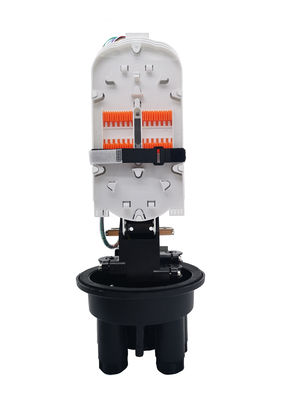

  • 48cores chargera les plateaux 3pcs, 1 pour le diviseur, et 2 pour la fusion. Chaque plateau peut fusion épisser la fibre 24cores simple. Chaque plateau avec une couverture transparente, un grand secteur de acheminement et un rayon de cintrage raisonnable, plateaux fixent sur la parenthèse d'adaptateur en métal avec des vis. Le tube de diviseur peut fixer dans le plateau.

48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68 3

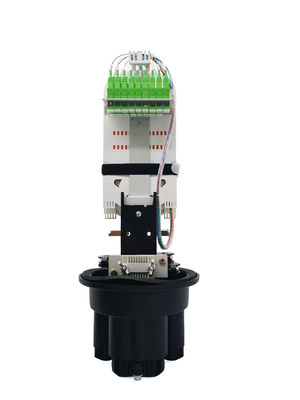

  • Les plaques adaptrices pour 1x16 peuvent être comme les images ci-dessous, il peuvent tenir les adaptateurs 18SC maximum, pour 1x16 ou 2x16 avec le tube en spirale ou le lien ny de tonne pour fixer en place.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68 4

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

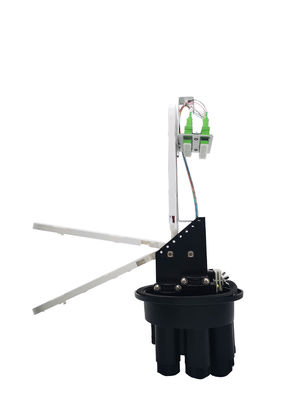

Accessoire standard :

kits de bâti de poteau, clé en plastique, clé intérieure d'hexagone, cachetage en caoutchouc et kits pour des ports de câble, douille de protection de rétrécissement de la chaleur, marques de nombre, lien en nylon, etc.

48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68 5

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Procédure d'installation commune optique de clôture de fibre



Le câble à fibres optiques entre du contrôle financier de câble à fibres optiques sur la base.

Le support de câble est employé pour fermer à clef le câble, et le noyau en acier est pénétré en colonne renforcée de noyau et a pressé étroitement.



1. Installation de câble à fibres optiques avec le trou ovale :

Sortez la protection en caoutchouc, bloc en plastique et la prise en plastique dans le trou elliptique, les passages de câble à fibres optiques par la protection en caoutchouc, et puis la boucle sur le bloc en plastique, finalement ajoutent la prise en plastique, utilisent la clé pour serrer le boulon et pour fermer à clef la base pour accomplir le cachetage de l'admission de câble à fibres optiques.



2. Installation du câble à fibres optiques 4round :

La vis outre de l'écrou en plastique du petit trou d'admission de câble, sortent la prise de mastic du φ 27, montent les accessoires selon l'ordre représenté sur la figure ci-dessous, et utilisent finalement la clé pour serrer l'écrou en plastique pour sceller l'admission de câble dans les paires.



3. Division optique : introduisez le câble à fibres optiques dépouillé dans le plateau de fusion pour l'enroulement réservé, la fusion l'extrémité de tresse et le câble finissent l'extrémité dans la fente de fusion, insèrent le connecteur de tresse dans l'admission de l'adaptateur, insérer l'entrée du diviseur de PLC au débouché de l'adaptateur, la sortie du diviseur est insérée dans l'extrémité d'entrée de l'adaptateur, et le câble à fibres optiques est mené au débouché de l'adaptateur finalement.



4. Fusion directe : présentez le câble de bout dans le plateau de fusion pour l'enroulement, puis la fusion réservés deux extrémités dans les fentes de fusion.



--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Application : diret enterré, conduit, antenne, télécommunication, mobile, CATV, route, société à bande large, etc.48 noyaux FTTH interface le diviseur commun optique mécanique 1x32 de dôme de clôture de fibre du câble IP68 6
