FTTX creusant le mode unitaire 250um G657A de fibre nue d'essai de YOFC Fujikura OTDR

Lieu d'origine LA CHINE
Nom de marque YINGDA
Certification iso
Numéro de modèle G652D
Quantité de commande min 1PC
Prix negotiable
Détails d'emballage 1pc/drum
Délai de livraison 7days

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Longueur 1KM-50KM Type de fibre G652D G657A1 G657A2
Connecteur FDDI SMA DE ST LC E2000 DIN D4 DE SC FC longueur de 3mm 1~1.5meter
Compte de fibre 1 noyau Taille de tambour 240 millimètres (D.) *114 millimètre (H.)
Diamètre de revêtement 125±0.7um Poids net 0.8kg/km, additionnent 0.05kg/km
Surligner

Fibre nue d'essai d'OTDR

,

Fibre nue de YOFC Fujikura

,

fttx creusant la fibre nue

Laisser un message
Description de produit

FTTX creusant le mode unitaire 250um G657A 1KM-50km de fibre nue d'essai de YOFC Fujikura OTDR dans le fût en plastique



CARACTÉRISTIQUES

  • OTDR + combinaison nue de fibre
  • Interface faite sur commande : FDDI de St E2000 MU DIN D4 de Sc FC LC SMA, etc.
  • Fibre à deux lignes de disque nu de fibre
  • Vitesse élevée de transmission, basse perte de fibre, capacité anti-parasitage forte, sélection matérielle à extrémité élevé, longue durée de vie
  • La fibre optique peut porter 10Mbps, 100Mbps, la bande large 1000Mbps ultra-rapide
  • Le matériel non métallique est employé comme coupure de conduction de la fibre optique, et la perturbation électromagnétique n'est pas reçue
  • Dans la ligne de communication, le nombre de stations de relais peut être réduit et la qualité de communication peut être améliorée
  • Chaque fibre nue a été strictement examinée, et toutes les données pour répondre aux normes avant qu'elle sorte de l'entrepôt

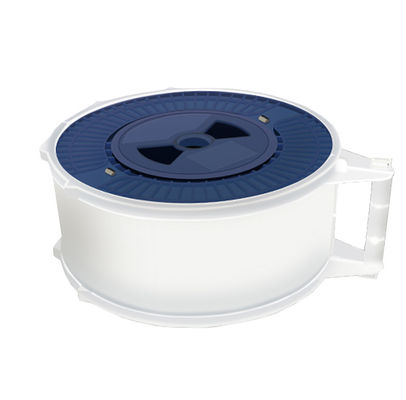

FTTX creusant le mode unitaire 250um G657A de fibre nue d'essai de YOFC Fujikura OTDR 0

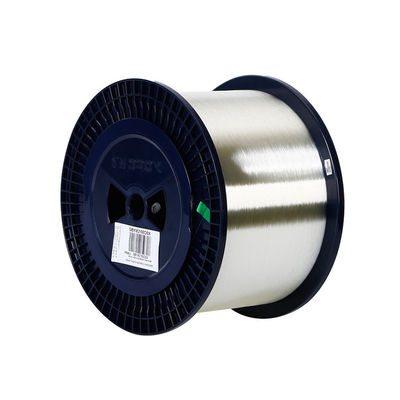

FTTX creusant le mode unitaire 250um G657A de fibre nue d'essai de YOFC Fujikura OTDR 1

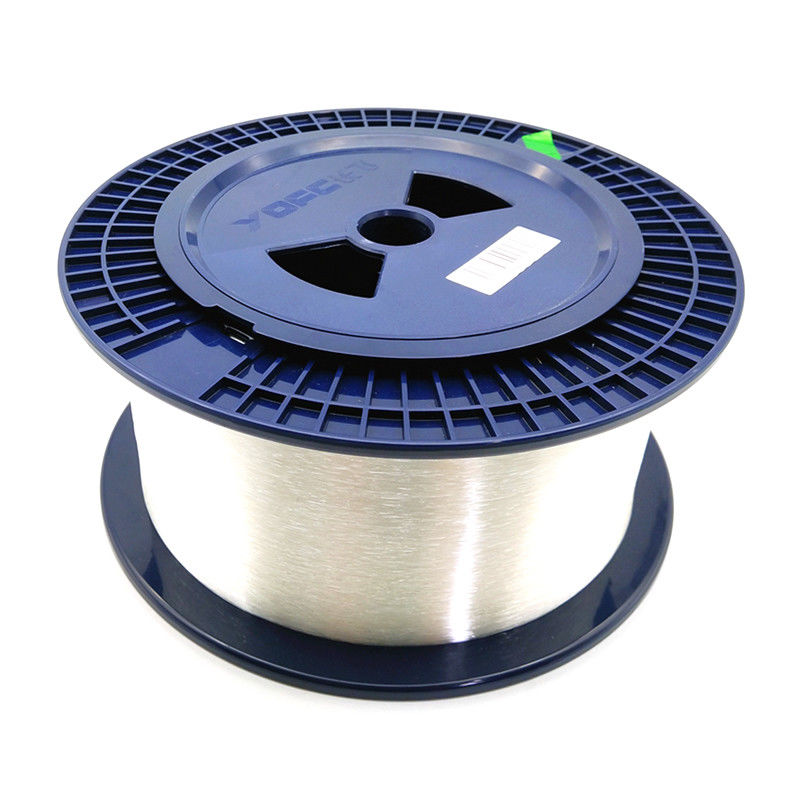

FTTX creusant le mode unitaire 250um G657A de fibre nue d'essai de YOFC Fujikura OTDR 2

Spécifications de fibre de mode unitaire

ARTICLE Valeur
Diamètre de mode (8.6-9.5) ±0.7um
Diamètre de revêtement 125±1um
Déviation de concentricité ≤0.8um
Revêtement hors d'arrondi ≤0.2%
Longueur d'onde découpée de câble à fibres optiques ≤1260um
Perte 1550nm de Macrobending ≤0.3dB
(tours de rayon 100 de 37.5mm) 16xx1nm ≤0.3dB
Examiner l'effort ≥0.69GPa
Λ nul de longueur d'onde de dispersion 1300nm≤λ ≤1324nm
pente zéro s de dispersion ≤0.093ps/um
Coefficient de dispersion de mode de polarisation de fibre non appelée ≤xxps (kilomètre) 1/2
Nombre d'atténuation de câble à fibres optiques 1300nm≤0.3dB/km ≤0.28dB/km
Yyyy nanomètre - xx dB/km
16xx1nm - ≤0.28dB/km
Coefficient de dispersion de mode de polarisation de câble à fibres optiques Segments de fibre optique de M -20
Q -0,01%

PMD-≤0.5ps/(kilomètre) 1/2

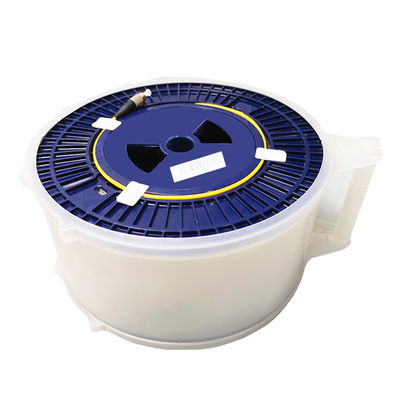

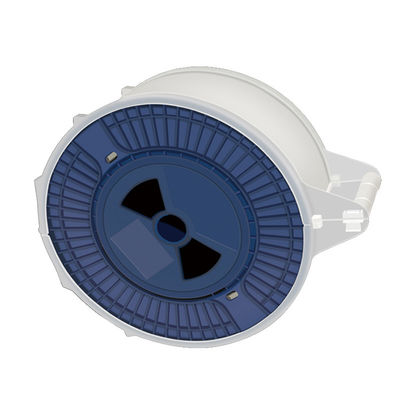

FTTX creusant le mode unitaire 250um G657A de fibre nue d'essai de YOFC Fujikura OTDR 3FTTX creusant le mode unitaire 250um G657A de fibre nue d'essai de YOFC Fujikura OTDR 4FTTX creusant le mode unitaire 250um G657A de fibre nue d'essai de YOFC Fujikura OTDR 5



Quand les réflecteurs optiques de domaine de temps (OTDR) sont utilisés pour mesurer la fibre optique, on se produit parfois le que le lien de fibre optique est court. En mesurant le lien de fibre optique court, la valeur plus grande d'atténuation (xxdb/km) est souvent obtenue, qui rend l'index d'atténuation incapable d'obtenir une meilleure évaluation. Pourquoi ?



En raison du lien de fibre optique court (généralement moins de 1km), OTDR a mesuré la courbe avec certaine volatilité, qui a affecté le calcul numérique final. Parmi les paramètres techniques décrivant OTDR, il y a un index au sujet des linéarités. L'index général d'OTDR est 0.05db/db (e600c : 0.05db/db, n3900a : 0.03db/db). En fait, cet indicateur décrit la gamme de fluctuation de la courbe d'OTDR.



Par conséquent, pour faire court la fibre, l'exactitude de la mesure d'OTDR est contestée. Ce problème est également un problème commun se posant à la serrure d'OTDR. Ainsi quelles méthodes pouvons-nous réduire cet impact ? Comment pouvons-nous obtenir un meilleur résultat d'essai ?



1. Ajoutez la fibre fausse d'essai de 2km



L'effet sera réduit car la longueur de fibre est due accru à l'addition de la fibre fausse d'essai de 2km. Un résultat plus satisfaisant devrait être disponible.



Mais en raison de l'augmentation de la longueur et de l'introduction de l'erreur d'essai, cette méthode a quelques erreurs apportées par la méthode d'essai. Mais car les essais de la qualité de projet, elle a une valeur de référence considérable.



2. Perte de lien de mesure avec la source lumineuse et le compteur d'électricité optique, et longueur de mesure avec OTDR



Le progrès de la mesure de perte est amélioré parce que le compteur d'électricité optique mesure la perte de lien près de la méthode standard de mesure de perte à l'aide de la source lumineuse. Naturellement, pour la fibre de segment, le niveau plus de haute résolution d'exactitude des déchets optiques de palais est employé pour réduire l'erreur. La mesure de longueur a été obtenue par OTDR. La valeur d'atténuation de l'unité de longueur peut être obtenue en divisant la valeur de perte par la valeur de longueur.



3. La courbe de mesure d'OTDR est seulement employée comme foyers de référence, et de mesure d'OTDR sur supprimer des obstacles de lien.

Dans la mesure courte de fibre, la courbe de mesure d'OTDR mieux est employée comme référence, comme une base qualitative, plutôt que comme base quantitative.
