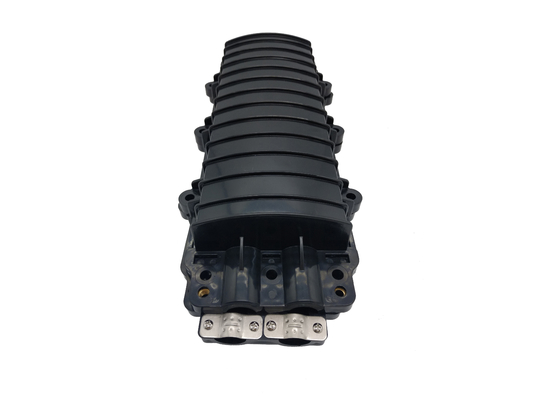

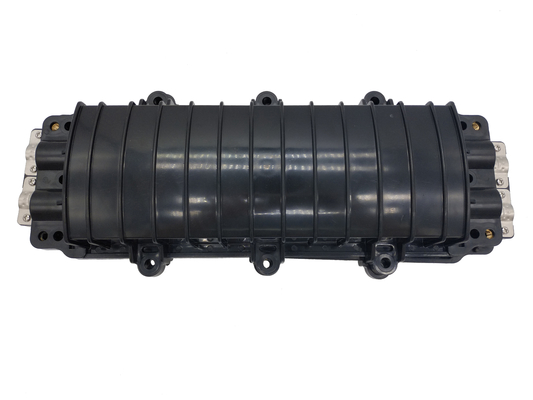

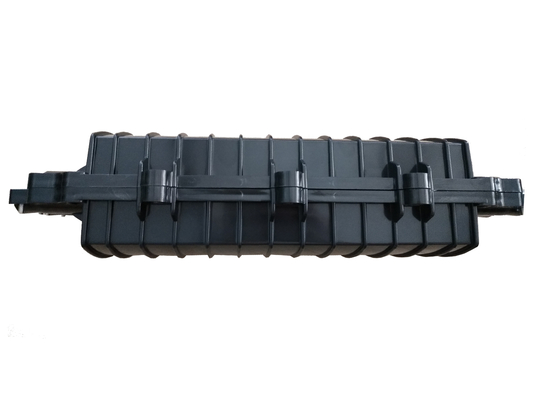

La fermeture optique intégrée 144 d'épissure de fibre d'ABS creuse 2In que 2Out a enterré la clôture aérienne de trou d'homme
Lieu d'origine | La Chine |
---|---|
Nom de marque | YINGDA |
Certification | ISO, CE, ROSH |
Numéro de modèle | GJS (04) 3Y |
Quantité de commande min | 100 PCS |
Prix | Negotiable |
Détails d'emballage | 1pc/boîte, 10 PCs/boîte de carton |
Délai de livraison | 7days obtiennent ensuite le paiement |
Conditions de paiement | T/T, MoneyGram, Western Union |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériel | Fermeture intégrée d'ABS | Dimension | 470x180x125 millimètre |
---|---|---|---|
Capacité maximum | Boîte optique simple de fibre de 144 noyaux | Ports de câble | fermeture de l'épissure 2out de 2in |
Diamètre de câble | φ22mm maximal | Quantité de plateau | les noyaux 6pcs 24 épissent le plateau |
Poids net | 2.5kg | La température fonctionnante | -40℃ à +70℃ |
Application | IP68 extérieur aérien, souterrain, conduit, enterré | ||
Surligner | Fermeture optique intégrée d'épissure de fibre d'ABS,fermeture optique d'épissure de la fibre 2Out de 2In,Fermeture optique aérienne enterrée d'épissure de fibre |
144 creuse la fermeture optique horizontale intégrée d'épissure de la fibre 2Out de 2In a enterré la clôture aérienne de trou d'homme
Ce produit convient pour câbles à fibres optiques de différents modèles avec différentes structures dans φ22mm connexion directe et de branche des frais généraux/d'antenne, de la canalisation, de l'enterrement direct et bien de la pose, et il est également approprié à la connexion de tous les câbles téléphoniques locaux en plastique.
Caractéristiques optiques de clôture d'épissure de fibre
- Tous les indicateurs de performance du produit répondent aux exigences de la norme yard/t814-2004 nationale
- La boîte externe est faite de plastique de construction de haute résistance importé (ABS) et s'est ajoutée avec l'agent anti-vieillissement pour le moulage par injection à haute pression. L'arc a formé la résistance mécanique ovale, légère, haute, la résistance à la corrosion forte, la résistance de foudre, la longue durée de vie, etc.
- Les composants et les attaches en métal en dehors du corps de boîte sont faits d'acier inoxydable, commodité pour réutiliser dans divers environnements.
- L'admission externe de boîte et de câble sont scellées avec les bandes en caoutchouc (non vulcanisées) auto-adhésives, la représentation de scellage fiable et facile à être ouvert, employé et maintenu à plusieurs reprises
- 3types unique d'anneau de câble (joint circulaire) (φ 12.5mm, φ 17mm, φ 20mm) permet à l'utilisateur de choisir avec souplesse selon le diamètre extérieur réel du câble à fibres optiques, effectivement augmentant la fiabilité et la praticabilité du cachetage de l'admission de câble du corps de boîte.

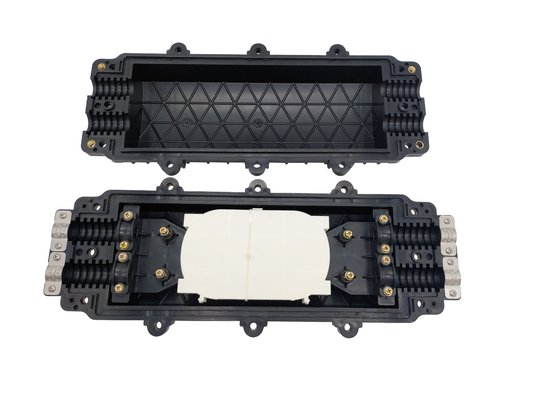

- Les plateaux superposés d'épissure de fibre de structure dans la boîte et le dispositif au sol isolant indépendant faire la configuration de capacité et l'expansion de fibre et fondre flexible, commode et sûr.
- Le dispositif secondaire unique de fixation de câble à fibres optiques rend l'installation de câble à fibres optiques plus ferme et commode.
Spécifications optiques de boîte de fibre
MODÈLE | GJS (04) 3Y |
Dimension (L*W*H) | 465*180*120mm |
Capacité maximum | fibres 144cores bunchy |
Capacité de chaque plateau | 24cores |
Quantité maximum de plateaux | 6pcs |
Ports de câble | 2in 2 |
Diamètre de câble | φ22mm |
Poids net | 2.5kg |
Matériel | ABS |
Rayon de courbure de fibre optique | ≥ 40mm |
Perte supplémentaire de fibre optique | ≤ 0.01dB |
Longueur de la fibre optique réservée | ≥ 1.6m |
Température ambiante | - ℃ 40 | + ℃ 70 |
Résistance à la pression latérale | ≥ 2000N/10cm |
Résistance à l'impact | ≥ 20n m |
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
Accessoire standard optique de fermeture d'épissure de fibre
Principal organisme | 1set |
Plateaux d'épissure | 1-6pcs (a configuré au besoin) |
Tubes de protection de rétrécissement de la chaleur | 1-12bags (configuré au besoin) (incluez les tubes de protection de rétrécissement de la chaleur, la marque de nombre, les liens en nylon, l'article de sable, etc.) |
Paquet d'acier inoxydable | 1bag (boulons M5*30 et écrous 2sets, 2 crochets, protections plates de Φ 8, 12 morceaux de × 12 de M8 35 boulons d'acier inoxydable, boulons d'acier inoxydable de × 20 de 8 morceaux M5, 4pieces câble d'acier inoxydable pressant des pièces, clé d'hexagone 1piece) |
Paquet accessoire en plastique | 1bag (2 prises y compris, 8pieces chaque de Φ 12,5, anneaux de câble de Φ 17 |
Ruban adhésif | 1roll |
Mastic (bande emballant + emballage de petit pain) | 1 boîte chacune |
Points clés optiques de la boîte d'épissurage de fibre d'opération
- Choisissez l'anneau de câble approprié pour le diamètre extérieur du câble à fibres optiques pour pénétrer dans le câble à fibres optiques, peau outre du câble à fibres optiques, enlevez la gaine externe, l'enveloppe intérieure et le tube lâche, pour nettoyer et enlever la pâte remplissante d'huile dans le câble, et laissez 1,1 | longueur de fibre optique et 30 de 1.6m | le noyau en acier de 50mm.
- Fixez le collier, fixez le câble à fibres optiques, et fixez le câble à fibres optiques pour renforcer le noyau en acier. Si le diamètre est moins de 10mm, la partie fixe du câble à fibres optiques sera enroulée avec la bande en caoutchouc auto-adhésive pour faire le diamètre atteindre 12mm avant la fixation.
- La fibre optique est présentée dans le disque de soudure, et le tube thermo-rétrécissable et le tube de fonte de la chaleur sont gainés sur des n'importe quelles des fibres optiques à relier. Après que la fibre optique soit soudée, déplacez le radiateur et le tube de fonte de la chaleur, et mettez sur l'acier inoxydable (ou le quartz) renforçant le mandrin pour faire la remarque de fibre optique de fusion au centre du tube de fibre optique de protection. Chauffez le tube de protection convenablement pour fondre la fibre optique et le tube de protection dans un, et le joint de fibre optique protégé est maintenu dans la cannelure de fibre (24 noyaux de la fibre optique peuvent être distribués sur chaque disque de soudure)
- Étendez les fibres optiques restantes même dans le disque de soudure de fibre optique, et alignez et placez les fibres optiques enroulées avec les liens en nylon. Le disque de soudure est généralement employé du fond pour compléter. Après tout des fibres optiques sont reliées, couvrent la couche supérieure du disque de soudure et la fixent.
- Localisez et employez le fil de masse selon les conditions de conception technique.
- Enroulez le câble à fibres optiques autour de la position correspondante de l'admission de câble de la coquille de boîte de connecteur, capitonnez les bandes de scellage dans les rainures d'étanchéité des deux côtés du bord de la coquille de boîte de connecteur, fermez les deux coquilles et serrez les boulons d'acier inoxydable. L'effort des boulons sera symétrique et uniforme jusqu'à ce que tous les boulons soient serrés.
- Selon les conditions, l'individu de pose localiser et fixer le cintre pour la pose.
