96 fibres MPO MTP panneau de patch optique enceinte centre de données système de câble haute densité

Détails rapides du panneau de patch en fibre optique 1U

• Capacité maximale: 96 cœurs
• Une cassette MPO de 24 cœurs, au total 4 pièces.
• Total 48 pièces de coupleur duplex LC
• Panneau de patch coulissant 1U avec tiroir métallique

MPO type tiroir coulissant panneau de patch de fibre optique sont l'équipement auxiliaire pour le centre de données et le système de câblage à haute densité, il est de grande capacité et de petite taille, de bonnes performances.Il est de 19 pouces de taille standard pour le support monté cadre de distribution optique, adapté à l'utilisation de coupleurs duplex LC.

MPOCaractéristiques du panneau de correction

• Normes: CEI / EN 61754-7 (connecteur MPO) et TIA-568-B.1-7
• Système de connexion modulaire: composants de connexion de fibre optique pré-terminés en usine, de toute longueur et de toute fibre optique SM & mm, câble principal et boîte de module, installation facile,Solution de système plug and play
• Système de connexion à haute densité: conception compacte, connecteur à 12 cœurs, monture à rack 1U jusqu'à 96 cœurs de fibres optiques
• Après la finalisation préalable en usine et les essais, l'assurance qualité et la cohérence dépassent la demande de 10Gbit
• Fabriqué en tôle d'acier laminée à froid de haute qualité, avec pulvérisation électrostatique

• Plateau coulissant métallique du plateau d'épissure et du fond, facile et rapide à utiliser sans ouvrir le couvercle
• Fonctionnement total à l'avant avec pinces de câble et zone de routage, grande zone de gestion de la fibre

Spécification du panneau de patch MTP

câble MTP12 Spécification du connecteur à fibre optique

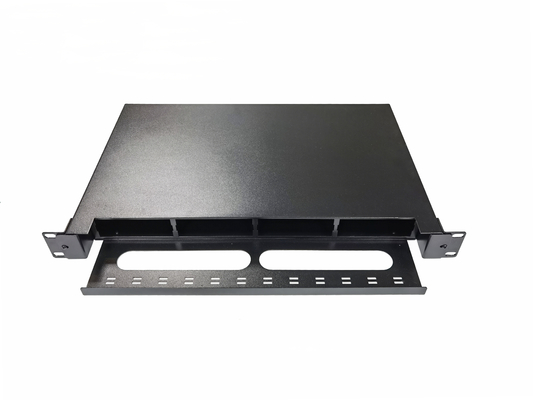

1U panneau de patch de montage en rack, adapté au cadre de distribution optique standard de montage en rack de 19 pouces, montage d'oreilles des deux côtés pour fixer sur ODF.

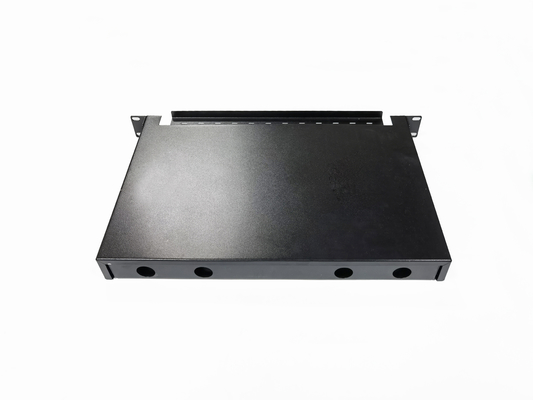

Ce boîtier en fibres optiques est fabriqué en acier laminé collé de couleur noire et avec une grande zone de gestion de fibres à la plaque avant.

- - - - - - - - - - - - - - - - - - - - - - - - - -

La quantité d'entrée du câble et le diamètre du câble peuvent être personnalisés, tous les ports avec des pinces et des raccords de câble internes facilité de fonctionnement.

- - - - - - - - - - - - - - - - - - - - - - - - - -

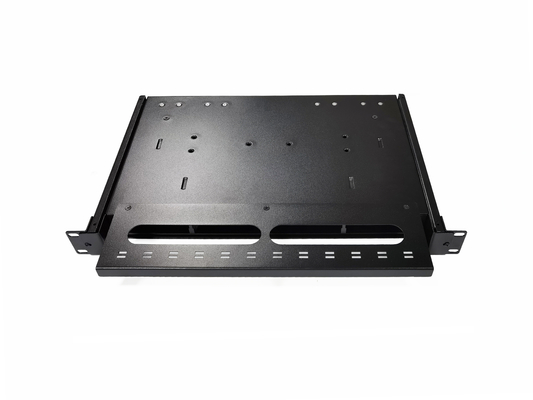

Ce panneau de patch en fibre de type tiroir est avec plateau coulissant en métal des deux côtés, facile à utiliser à l'avant après avoir retiré tout l'intérieur, pas besoin d'ouvrir le couvercle supérieur.

- - - - - - - - - - - - - - - - - - - - - - - - - -

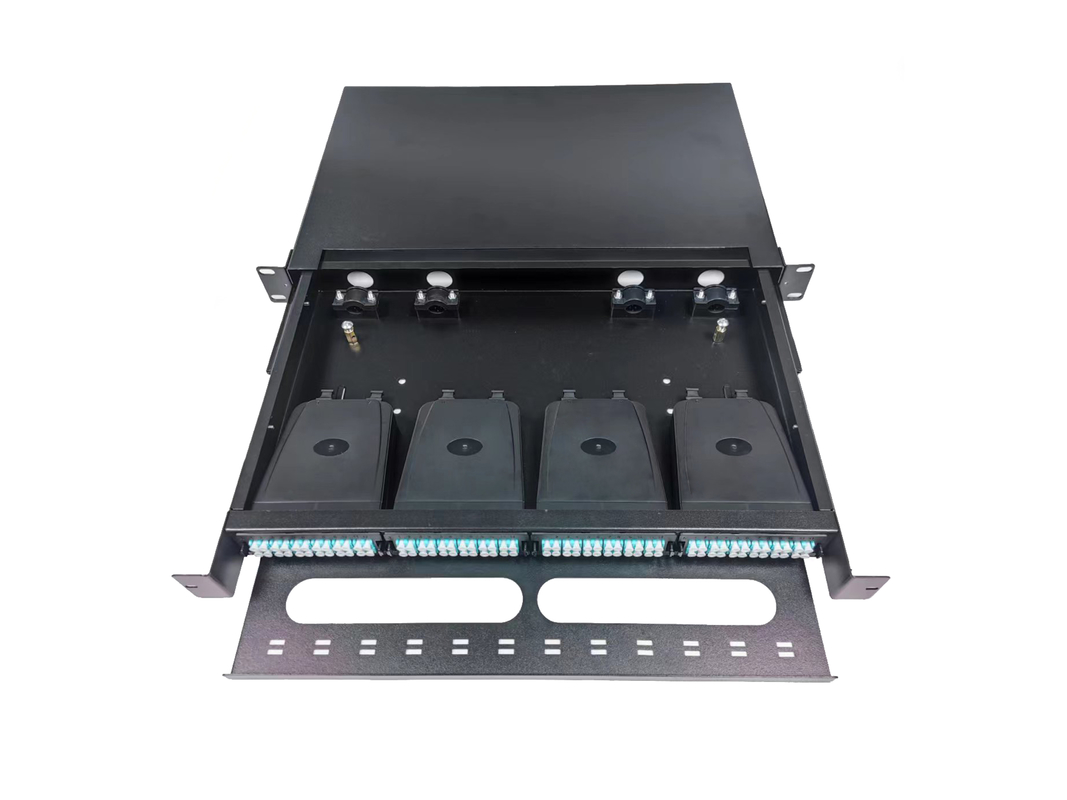

1U rack maximum installer 4pcs cassettes MPO, chacune modulaire 24 fibres avec adaptateur MPO MTP, MPO LC câble de patch et adaptateurs LC.

Le fabricant peut utiliser des MPO 8fibres, 12fibres ou 24fibres à la demande du client.

- - - - - - - - - - - - - - - - - - - - - - - - - -

- - - - - - - - - - - - - - - - - - - - - - - - - -

cassette mtpÉléments standard à configurer

Ce panneau de patch peut être entièrement chargé avec 8 pièces MPO-mpo câble de camion, 8 pièces 12 cœurs MPO LC assemblage de câble de patch,câble mpo à lc8 adaptateurs MPO MTP, couplage duplex LC 12*4 = 48 pièces;

Si le client en a besoin, le câble est pré-assemblé en usine et bien emballé avant la livraison.

Test à 100% avant livraison, assurance qualité.
