Boîte de séparation optique à 16 ports

16 Port Pole Mount 1:8 1:16 Terminal de fibre optique Splitter Boîte de distribution Allen vis connecteurs SC Noir PC+ABS

La boîte de terminaison d'accès à la fibre FDB0216H peut contenir jusqu'à 16 abonnés.Il intègre l'épissage des fibres, la séparation, la distribution, le stockage et la connexion des câbles dans une seule boîte de protection solide.

Spécification

Détails du produit:

Max.4pcs plateau de fusion de fibre optique blanche avec couvercle,standard est 2pcs, et la capacité du plateau: 6cœur 1 couche, couche double 12cœur

Le plateau est fixé sur les supports arrière, vous pouvez le retirer pour un fonctionnement rapide et facile sur place.

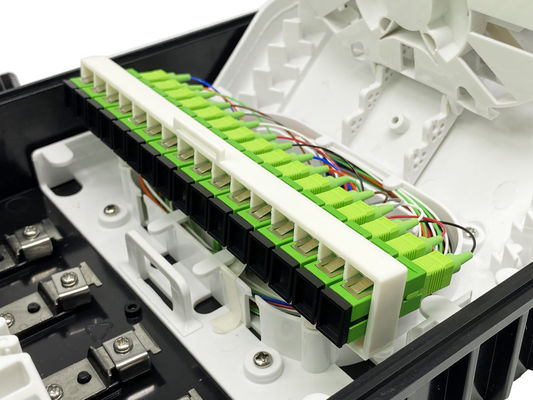

le support inférieur comporte des fentes pour les connecteurs latéraux d'entrée de tubes en acier et de séparateurs, qui assurent la stabilité pendant le transport à long terme, sans rupture ou désordre des fibres.et peut contenir max.. 16 adapteurs SC ou adapteurs duplex LC.

Il y a des trous et des projections sur le panneau de l'adaptateur pour fixer l'adaptateur, qui peut être fixé sans vis.Seule la saillie doit être alignée avec le trou de vis sur l'adaptateur et la pièce de ressort métallique de l'adaptateur lui-même peut être fixé.

La plaque peut également être insérée dans le trou réservé pour la mettre en place, pas besoin de vis pour la fixer.

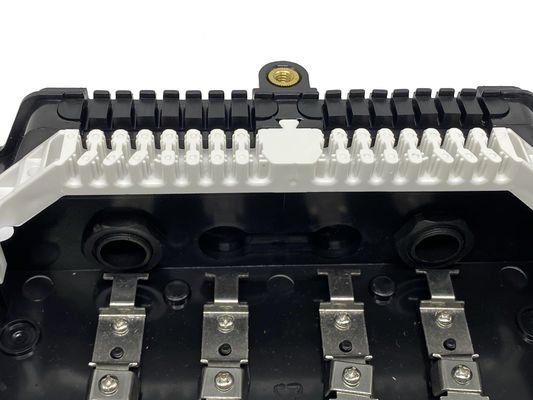

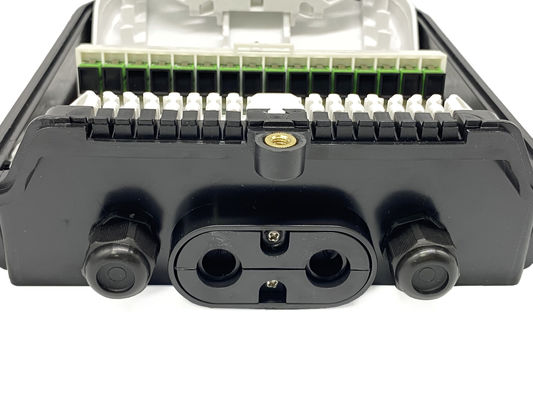

Il y a des pinces de câble à fixer sur le câble sur les supports en acier inoxydable, un total de 4 entrées de câble: 1 port de coupure (port moyen) et 2 glandes de câble, 16 sorties de câble.

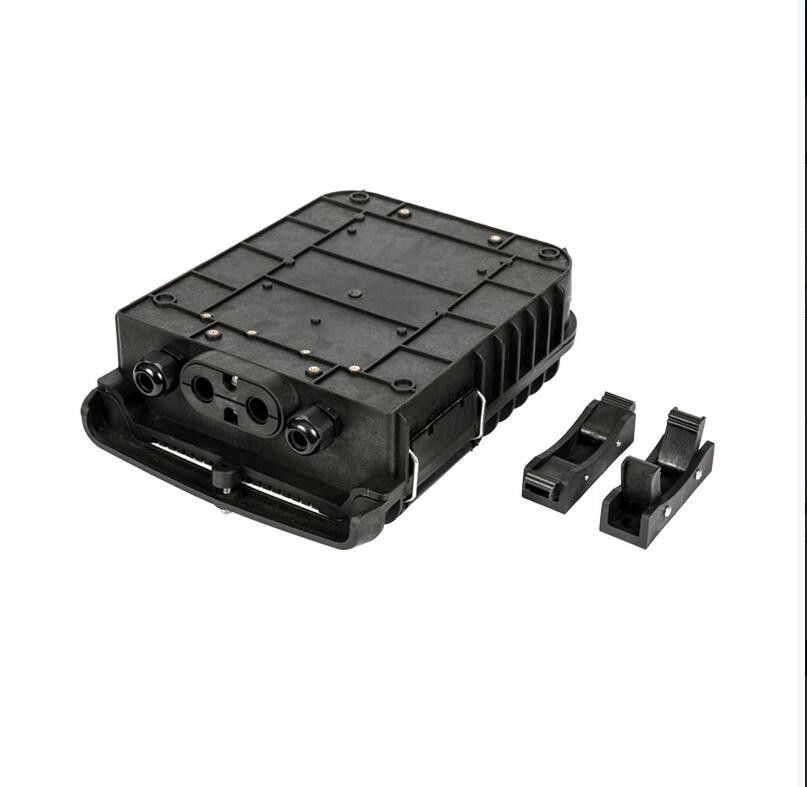

La boîte totale est assez souvent utilisée en extérieur pour le montage murale ou le montage de poteaux, anti-UV, il y a un autocollant de marque laser à l'intérieur du couvercle.La boîte est ouverte et fermée par une vis barres à l'avant et 2 vis Allen (brackets) des deux côtésCe qui rend la construction rapide et sûre pour FTTH.

Caractéristiques

• Le boîtier de la boîte est fabriqué en plastique industriel de haute qualité, en alliage PC+ABS, solide et résistant.
• Application extérieure et bonne résistance aux UV, imperméable IP65.
• Fond avec fente de fixation de tube à fente et fente de connecteur d'entrée, conception humaine
• Capacité maximale d'épissure 12F, boulons et écrous anti-rouille en acier inoxydable.
• Le support de l'adaptateur a deux points d'appui, qui peuvent être directement insérés dans le trou réservé au bas, et peuvent être retirés à la main, ce qui est pratique pour le roulement de fibre, la construction,entretien et extension.
• Contrôle du rayon de courbure de fibre supérieur à 35 mm.
• Accès à 180 degrés avec 2 pièces de structure de serrure bouclée (vis Allen).

Accessoires de série

2 plateaux de jonction, 4 vis d'expansion, 16 manches de protection en fibres, 4 pinces à câbles, attaches en nylon, plaque d'adaptateur pour 16 adapteurs, tube de protection, clé, PG 13.5 glandes de câbles pour les ports de distribution, des kits montés sur des poteaux (facultatif).

Produits connexes:

Connecteur optique à champ rapide SC

         Cable de décharge FTTH Pigtails en fibre optique Diviseur PLC en fibre optique

Application du projet

• Installation montée sur le mur ou le poteau
• Convient pour le câble de décharge pré-connecté avec connecteurs SC/LC

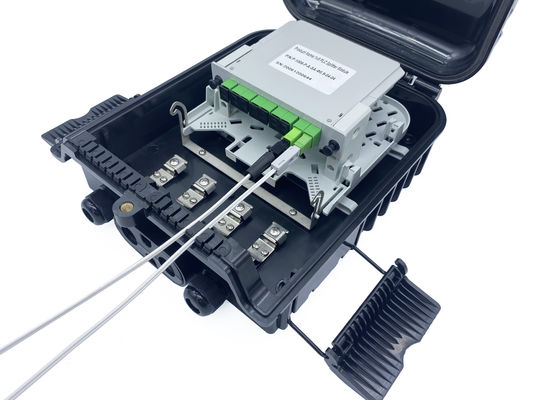

Des photos réelles
