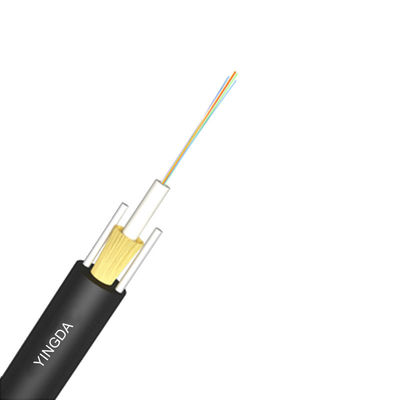

Non tube lâche central en métal extérieur autour du câble 7.2mm GYFXTY

Name: Non tube lâche central en métal extérieur autour du câble 7.2mm GYFXTY
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYFXTY
Price: 29.18 USD
Availability: InStock

Nom De Marque:	YINGDA
Numéro De Modèle:	GYFXTY
Nombre De Pièces:	2 KILOMÈTRES
Prix:	Négociable

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO,SGS

Veste de câble:

noir

Matériel de gaine:

Compte de fibre:

4 noyaux

Taille de câble:

7,2 mm

Application:

FTTH aérien, conduit

Porteur central:

FRP, fil d'aramid

Détails d'emballage:

2km/tambour en bois

Mettre en évidence:

Câble rond extérieur de tube lâche

Câble lâche 7.2mm de tube

Câble lâche de tube de GYFXTY

Description du produit

Tube lâche central de non-métal extérieur autour du câble 7.2mm GYFXTY

Les fibres sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Externe le tube lâche de PBT, là sont fil d'aramid (Kevlar) pour le porteur central, et le porteur central parallèle de deux FRP sont placés aux deux deux côtés. Le câble est accompli une gaine de polyéthylène (PE).

Application

Bâti ou conduit aérien

Caractéristiques

Bonne représentation mécanique et de la température.
Tube lâche de haute résistance qui est hydrolyse résistante.
Composé spécial de remplissage de tube assurer une protection critique de fibre.
Écrasez la résistance et la flexibilité.
FRP assurent la résistance à la traction.
Installation de faible diamètre, légère et amicale.

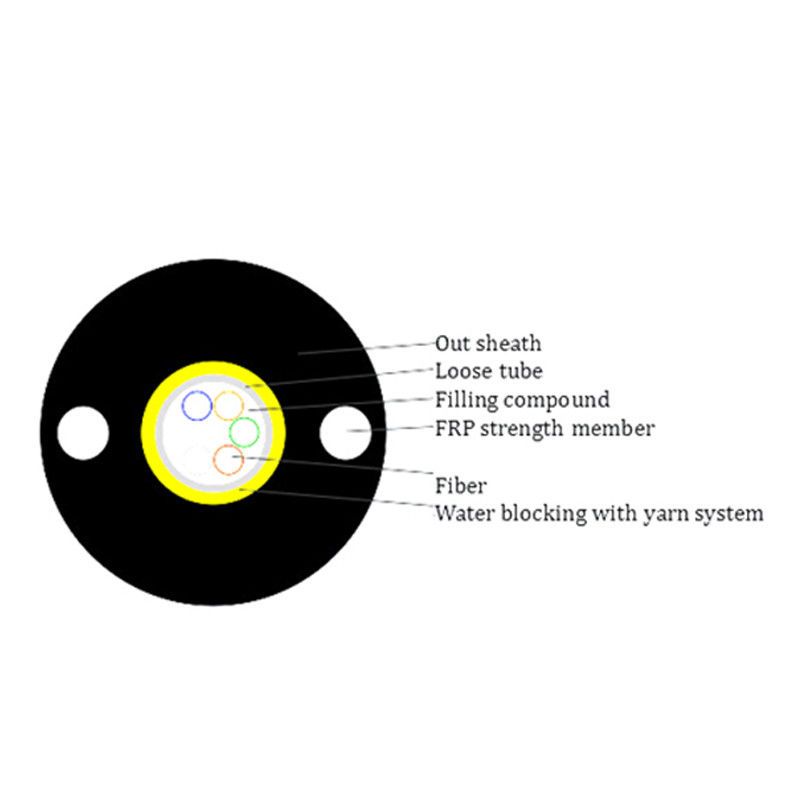

Structure de câble

Type de câble	GYFXTY
Nombre de fibre	2~24core
Barrière d'humidité	L'eau bloquant la bande
Tube lâche	matériel	PBT
	diamètre	Ф2.2 (externe/intérieur)
Tube-remplir	Compoun de remplissage de tube
Porteur central	matériel	FRP
	diamètre	2 PCs
Gaine externe	matériel	PE
	diamètre	1.8±0.2mm

Couleur de fibre

Nombre de fibre par tube 8cores	1	2	3	4	5	6
	Bleu	Orange	Vert	Brown	Gris	Blanc
	7	8	9	10	11	12
	Rouge	Noir	Jaune	Violette	Rose	Aqua
La couleur 13~24 sera identifiée par un traceur noir. Pour la couleur noire n'ayez besoin non de traceur noir marqué, emploiera la couleur de nature à la place.

Caractéristique mécanique de câble

noyau	Diamètre de câble	poids
2~24	7.2mm	45±2kg/km
Min Bending Radius (millimètres)	Long terme	10D
Min Bending Rayon (millimètres)	À court terme	20D
Permis minimum Résistance à la traction (N)	Long terme	500
Permis minimum Résistance à la traction (N)	À court terme	1200
Charge d'écrasement (N/100mm)	Long terme	300
Charge d'écrasement (N/100mm)	À court terme	1000
Opération la température (℃)	-40+70
Installation la température (℃)	-20+60

Caractéristique de fibre

Style de fibre		Unité	SM G652	SM G652D	Millimètre 50/125	Millimètre 62.5/125	Millimètre OM3-300
Condition		nanomètre	1310/1550	1310/1550	850/1300	850/1300	850/1300
Atténuation		dB/km	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
Atténuation		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	----	----
Dispersion	1550nm	Picoseconde (nm*km)	----	≤18	----	----	Dispresion
Dispersion	1625nm	Picoseconde (nm*km)	----	≤22	----	----
Largeur de bande	850nm	MHZ.KM	----	----	≧400	≧160	Largeur de bande
Largeur de bande	1300nm	MHZ.KM	----	----	≧800	≧500
Longueur d'onde zéro de dispersion		nanomètre	1300-1324	≧1302, ≤1322	----	----	≧ 1295, ≤1320
Pente zéro de dispersion		nanomètre	≤0.092	≤0.091	----	----	----
PMD Fibr individuel maximum			≤0.2	≤0.2	----	----	≤0.11
Valeur de lien de conception de PMD		Picoseconde (nm2*k m)	≤0.12	≤0.08	----	----	----
Λc de longueur d'onde de coupure de fibre		nanomètre	≧ 1180, ≤1330	≧1180, ≤1330	----	----	----
Coupure de câble λcc de longueur d'onde		nanomètre	≤1260	≤1260	----	----	----
Microfarad	1310nm	um	9.2+/-0.4	9.2+/-0.4	----	----	----
Microfarad	1550nm	um	10.4+/-0.8	10.4+/-0.8	----	----	----
Numérique Ouverture (Na)			----	----	0,200+/ -0,015	0.275+/-0. 015	0.200+/-0 .015
Étape (moyen de bidirectionnel mesure)		DB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
Irrégularités au-dessus de fibre longueur et point		DB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

Discontinuité
Rétrodiffusion de différence coefficient	dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
Uniformité d'atténuation	dB/km	≤0.01	≤0.01
Dimater de noyau	um			50+/-1.0	62.5+/-2.5	50+/-1.0
Diamètre de revêtement	um	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Non-circularité de revêtement	%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Diamètre de revêtement	um	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Revêtement/pinson concentrique erreur	um	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Revêtement non de la circularité	%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Noyau/erreur conentricity de revêtement	um	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
Boucle (rayon)	um	≤4	≤4	----	----	----

Paquet

matériel 1.Packing : Tambour en bois

longueur 2.Packing : de longueur standard du câble soyez de 2 kilomètres. L'autre longueur de câble est également disponible si requis par le client
