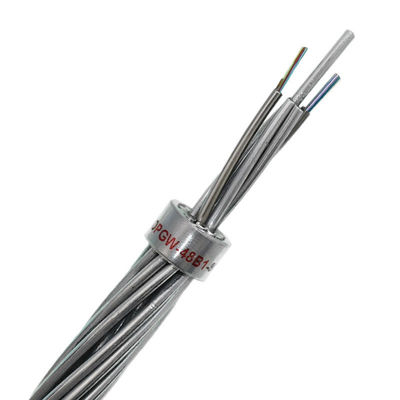

Le câble à fibres optiques aérien composé de fibre optique OPGW 48Core 96 creuse

Le câble à fibres optiques aérien composé de fibre optique d'OPGW est un fil de masse aérien contenant les fibres optiques, qui sont placées dans le fil de masse de la ligne à haute tension aérienne de transmission pour former le réseau de transmission de fibre optique sur la ligne de transmission. Il a de doubles fonctions de fil de masse aérien et télécommunication optique, principalement utilisées pour des lignes de communication de 110KV, 220KV, 500KV, systèmes de transmission aériens de la tension 750KV ; Il peut également être employé pour remplacer le fil de masse existant du vieux système de transmission à haute tension aérien, ajouter des lignes de télécommunication optique, transmet le court-circuit actuel, et assure la protection contre la foudre.

En raison du fil en métal s'enveloppant, câbles à fibres optiques d'OPGW soyez fiable, stable, et vigoureux. En raison de la combinaison des fils de masse aériens et des câbles à fibres optiques, comparée à d'autres méthodes de câbles à fibres optiques, il raccourcit non seulement la période de construction mais épargne également des coûts de construction. En même temps, des câbles à fibres optiques d'OPGW peuvent être adaptés aux besoins du client avec les structures spéciales selon des besoins de l'utilisateur.

Caractéristiques de câble d'OPGW

• Adoptant la technologie de production avancée d'acier inoxydable, les tuyaux sont remplis avec de l'eau bloquant des composés ;
• Le courant de court-circuit a peu d'interférence mutuelle entre la grille d'alimentation et le réseau de transmission ;
• La longueur excédentaire de la fibre optique et le lancement tordu du noyau de câble s'assurer que le câble à fibres optiques n'est pas soumis pour forcer pendant la tension de fonctionnement maximum ;
• Structure compacte avec la force à haute résistance ;
• Semblable aux caractéristiques utilisées généralement de fil de masse, il est très commode d'installer et peut directement remplacer le fil de masse original ;
• Généralement utilisé pour des lignes avec 110kV excessif à haute tension, avec une grande envergure (au-dessus de 250M) ;
• Facile à maintenir, facile de résoudre la ligne problèmes de croisement, et peut répondre aux besoins de la grande ligne croisements ;
• La couche externe du câble à fibres optiques est une structure métallique plaquée en aluminium, qui n'a aucun impact sur la corrosion et la dégradation à haute tension ;
• Pendant la construction des câbles à fibres optiques, les coupures électriques sont nécessaires, ayant pour résultat des pertes importantes. Les câbles à fibres optiques d'OPGW ont employé sont généralement employés pour des nouvelles lignes ;
• Plus le court-circuit actuel est grand, plus il est nécessaire d'utiliser de bons conducteurs comme armure, qui réduit également la résistance à la traction. Cependant, quand la résistance à la traction est constante, pour augmenter la capacité actuelle de court-circuit, la seule manière est d'augmenter la section transversale en métal, qui mène à une augmentation de diamètre de câble et de poids de câble, et la force de la ligne tour doit être également augmentée.

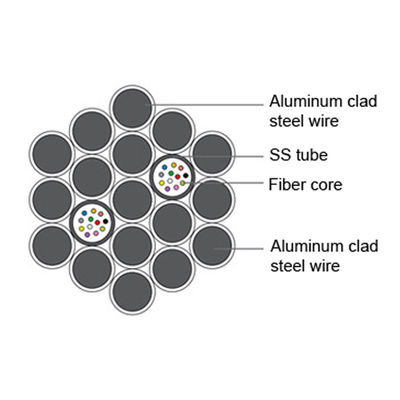

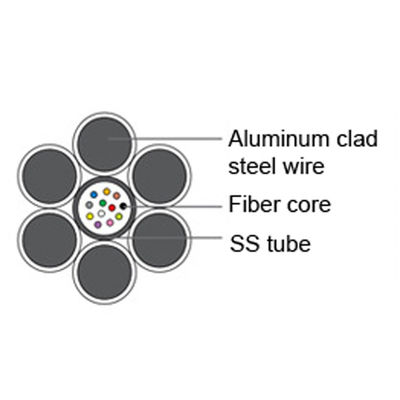

Paramètres techniques de câble optique de fibre

Avantages d'OPGW

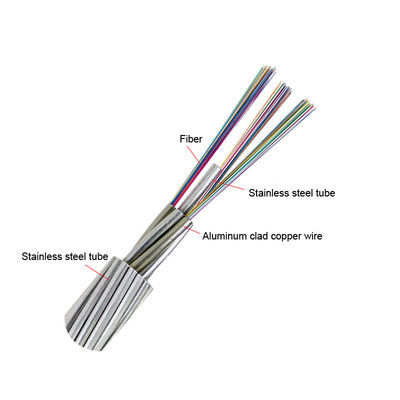

1. Canalisation d'acier inoxydable :                                                2. noyau protecteur de cuivre enduit en aluminium de fibre,

Résistance non électrique supérieure,                                          avec de bonnes propriétés mécaniques dans la tension

représentation anti-corrosive, et non facile à vieillir                 et compression

3. Fil de masse aérien et optique composés            4. la pâte importée de fibre réduit la force de friction

câble en tant que fil de protection contre la foudre pour la transmission            sur la fibre et prolonge sa durée de vie

lignes pour éviter des pannes de communication

5. Noyau de catégorie A de fibre, basse perte, vitesse rapide,                   6. l'essai strict, OTDR détecte finement l'atténuation

et transmission stable                                                     de chaque ligne optique de fibre.
