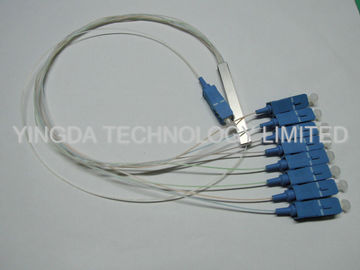

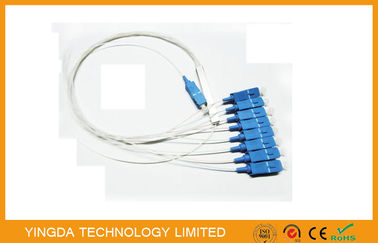

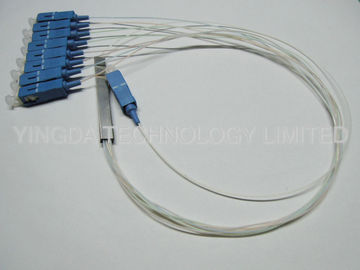

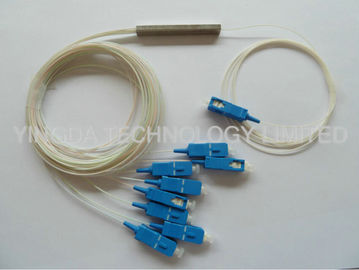

diviseur optique de PLC de la fibre 1 x 8
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xrapport fendu | diviseur 1X8 blockless | Connecteur | Simiplex de SC/UPC |
---|---|---|---|
Type de fibre | mode unitaire G657A1 | Perte par insertion | 10.3dB |
Uniformité (maximum) | 0.8dB | longueur d'onde | 1260 - 1650 nanomètre |
PDL (maximum) | 0.3dB | standard | Telcordia GR-1221 et GR-1209 |
Dimension de tube | 60*7*4mm | ||
Surligner | Coupleur de FBT,PLC Splitter |
diviseur optique Blockless mini Modue, diviseur de PLC de la fibre 1 x 8 de Blockless
Le diviseur de PLC est basé sur la technologie planaire de guide d'ondes.
Il fournit à une solution de distribution d'énergie de coût bas le petit facteur de forme et la fiabilité élevée
Caractéristiques
- Basse perte par insertion
- Bas PDL
- Design compact
- Perte de rendement élevé
- Bonne uniformité de canal en canal
- Design compact
- Fiabilité et stabilité élevées
- Température de fonctionnement large
- Longueur d'onde fonctionnante large
- Excellente stabilité environnementale et mécanique
Application
- Systèmes de FTTx (FTTB, FTTH, FTTC)
- Réseaux optiques passifs de (PON) de réseaux
- Liens de CATV
- Distribution de signal optique
- Réseaux locaux (LAN)
- Équipements d'essai
- Qualifié sous Telcordia GR-1221 et GR-1209
Spécifications
diviseur de PLC 1×N
Paramètre |
Unité |
Valeur |
|||||||||||||||||
Type de produit |
|
1×2 |
1×3 |
1×4 |
1×6 |
1×8 |
1×12 |
1×16 |
1×24 |
1×32 |
1×64 |
1×128 |
|||||||
Longueur d'onde d'opération |
nanomètre |
1260~1650 |
|||||||||||||||||
Perte par insertion |
Type. |
DB |
3,6 |
6,0 |
7,0 |
9,2 |
10,3 |
12,2 |
13,6 |
15,8 |
16,6 |
20,1 |
24,5 |
||||||
Maximum. |
4,3 |
6,2 |
7,4 |
9,5 |
10,7 |
12,5 |
13,9 |
16,0 |
17,2 |
21,5 |
25,5 |
||||||||
Uniformité (maximum) |
DB |
0,5 |
0,6 |
0,8 |
0,8 |
0,8 |
1,2 |
1,4 |
1,5 |
1,5 |
2,0 |
2,6 |
|||||||
PDL (maximum) |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
0,8 |
|||||||
TDL (maximum) |
DB |
0,5 |
|||||||||||||||||
Perte de retour |
DB |
≥55/50 |
|||||||||||||||||
Directivité |
DB |
≥55 |
diviseur de PLC 2×N
Paramètre |
Unité |
Valeur |
|||||||
Type de produit |
|
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
2×128 |
|
Longueur d'onde d'opération |
nanomètre |
1260~1650 |
|||||||
Perte par insertion |
Type. |
DB |
4,2 |
7,2 |
10,6 |
13,8 |
17,0 |
20,5 |
24,8 |
Maximum. |
4,5 |
7,7 |
11,0 |
14,8 |
17,9 |
21,5 |
25,8 |
||
Uniformité (maximum) |
DB |
0,8 |
1,0 |
1,2 |
1,5 |
1,8 |
2,5 |
3,0 |
|
PDL (maximum) |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
1,0 |
|
TDL (maximum) |
DB |
0,5 |
|||||||
Perte de retour |
DB |
≥55/50 |
|||||||
Directivité |
DB |
≥55 |
Note : Toutes les données ci-dessus n'incluent pas des connecteurs.
Connecteurs d'UPC : L'IL ajoutent 0,2 DBs, connecteurs de RPA : L'IL ajoutent 0,3 DBs.
L'information de paquet
Rapport fendu |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
1x128 |
Mini-Module Dimension (millimètre) |
60*7*4 |
60*7*4 |
60*7*4 |
60*12*4 |
80*20*6 |
100*40*6 |
NON-DÉTERMINÉ |
Conditions environnementales
Température de fonctionnement |
℃ |
-40~+85 |
Température de stockage |
℃ |
-40~+85 |
Humidité fonctionnante |
%RH |
≤93 |
Humidité de stockage |
%RH |
≤93 |
L'information de commande
PLCS |
- |
- |
- |
- |
- |
- |
- |
|
Structure |
Fibre Type |
Paquet |
Entrée |
Production |
Longueur |
Connecteur |
Structure |
0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64 |
||||||
Type de fibre |
1=G652D, 2=G657A1, 3=G657A2 |
||||||
Dimension de paquet |
A1, A2,… A12, D, E, F, K, U, G, C, T, R, X |
||||||
Type d'entrée |
B=250μm découvrent la fibre, tube lâche de L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
Type de production |
B=250μm découvrent la fibre, L=900µm desserrent le tube, S=2.0mm, R=3.0mm, F=splitter, 0=Adapter |
||||||
Longueur de tresse |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter, production de 15/10=1.5m input/1.0m, X=Others |
||||||
Type de connecteur |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC entré/production de FC/APC, 00=None, X=Others |
