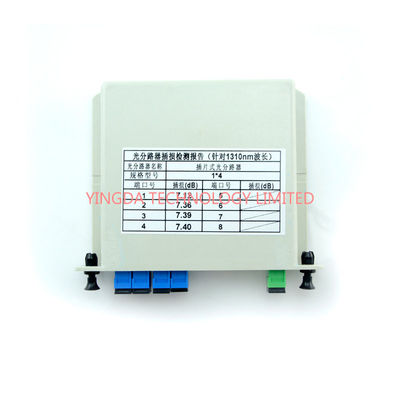

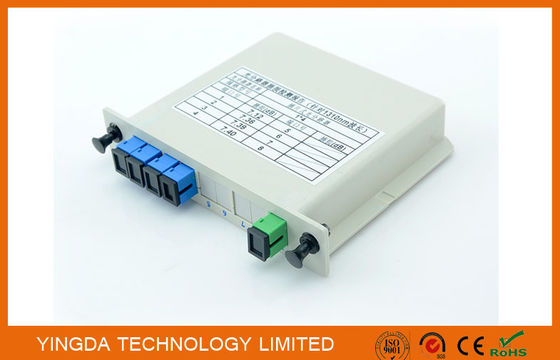

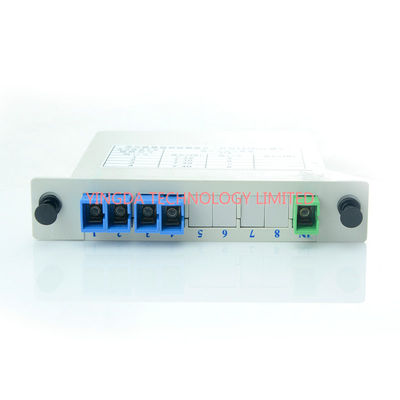

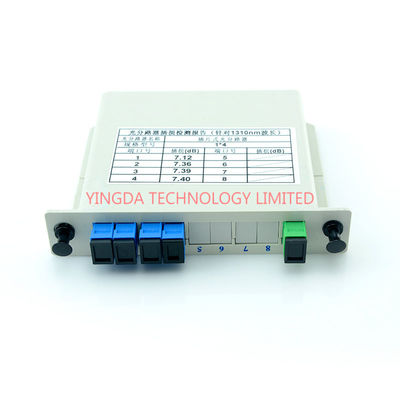

Diviseur optique 1x4 dans la boîte de LGX, G657A1, fibre SMF-28e de PLC EPON de fibre de G652D Corning

  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
  • Fiber Optic PLC EPON Splitter 1x4 In LGX Box , G657A1, G652D Corning Fiber SMF-28e
Lieu d'origine La Chine
Nom de marque YINGDA
Certification ISO SGS ROHS
Numéro de modèle YD-PLC-LG-104-SC-10
Quantité de commande min 50 pcs
Prix negotiable
Détails d'emballage 1pc/box
Délai de livraison 5-8days après paiement
Capacité d'approvisionnement 10.000 PCS par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Connecteur SC/upc type2 de fibre G657A1, fibre SMF-28e de G652D Corning
Perte par insertion 7.3/7.0dB Uniformité (maximum) DB 1,5
longueur d'onde 1260 - 1650 nanomètre PDL (maximum) 0,2 DBs
taille du module 100×80×10 millimètre taille carrée de tube 40×4×4 millimètre
taille plate de tube 60×7×4 millimètre
Surligner

Fibre optique Splitter

,

PLC Splitter
Laisser un message
Description de produit

Module optique de cassette de diviseur de PLC de fibre d'EPON 1*4, diviseur de 1:4 dans la boîte de LGX


Le diviseur planaire de (PLC) de circuit d'onde lumineuse est un type de dispositif optique de gestion de puissance qui est
fabriqué utilisant la technologie optique de guide d'ondes de silice. Elle comporte la fiabilité de petite taille et élevée,
la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisée
dans des réseaux de PON pour réaliser le signal optique actionnez la division.

YINGDA fournit des séries entières de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques.
Tous les produits répondent aux exigences GR-1209-CORE-2001 et GR-1221-CORE-1999.


Caractéristiques

  • Basse perte par insertion
  • Bas PDL
  • Isolement élevé
  • Design compact
  • Bonne uniformité de canal en canal
  • Longueur d'onde fonctionnante large
  • Fiabilité et stabilité élevées


Conformité

  1. Telcordia GR-1209-CORE
  2. Telcordia GR-1221-CORE
  3. RoHS

Applications

  1. FTTH
  2. Réseau de PON
  3. Liens de CATV
  4. Le matériel de transmission


Spécifications


Table1 – diviseur de PLC 1×N

Longueur d'onde de fonctionnement (nanomètre)

1260~1650

Type de fibre

G657A1 ou comme ordre des clients

Configuration de port

1x4

1x8

1x16

1x32

1x64

Perte par insertion (DB)

7.1/7.3

10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

Uniformité de perte (DB)

0,6

0,8

1,2

1,5

2

Perte dépendante de polarisation (DB)

0,2

0,2

0,25

0,3

0,35

Perte dépendante de longueur d'onde (DB)

0,3

0,3

0,5

0,5

0,5

Perte de personne à charge de la température
(- 40~85) (DB)

0,4

0,4

0,5

0,5

0,5

Perte de retour (DB)

55/50

Température de fonctionnement

-40~+85

Directivité (dB)

≥ 55

Température de stockage

-40~+85



Tableau 2 – diviseur de PLC 2×N


Paramètres

2×2

2×4

2×8

2×16

2×32

Longueur d'onde de fonctionnement (nanomètre)

1260~1650

Type de fibre

SMF-28e ou client spécifique

Perte par insertion (DB)
(Catégorie de S/P)

4,2

7,6

11,0

14,5

17,5

Uniformité de perte (DB)

0,8

1,5

1,5

2,0

2,5

Perte de retour (DB)
(Catégorie de S/P)

50/55

50/55

50/55

50/55

50/55

Personne à charge de polarisation
 Perte (DB)

0,2

0,2

0,3

0,4

0,4

Directivité (dB)

55

55

55

55

55

Personne à charge de longueur d'onde
 Perte (DB)

0,3

0,5

0,5

0,5

0,5

Stabilité de température
(- °C) 40~85 (DB)

0,5

0,5

0,5

0,5

0,5

Température de fonctionnement (°C)

-40~85

Température de stockage (°C)

-40~85

Dimension de module (millimètres)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18


Notes :

  • Spécifique sans connecteurs.
  • Ajoutez une perte 0.2dB supplémentaire par connecteur.
  • 1x64,1x128,2x64 peut également être offert.
