16 Port Boîte de séparation de fibre optique S 1*8 1*16 Port de sortie de câble carré Pour la construction et la gestion du réseau FTTx

La boîte NAP du séparateur optique FDB0216HF

L'équipement est utilisé comme point d'arrêt pour le câble d'alimentation pour se connecter avec le câble de chute dans le système de réseau de communication FTTx.et la distribution peut être faite dans cette boîte, tout en assurant une protection et une gestion solides du réseau FTTx.

Caractéristiques de la boîte de câble à décharge FTTH à 16 ports

• Total de la structure fermée avec clé et boucles
• Plastique d'ingénierie à haute résistance, imperméable à l'humidité, à l'eau, à la poussière, anti-âge
• Monture murale extérieure, monture sur poteau ou monture aérienne, niveau de protection jusqu'à IP65
• Serrage du câble d'alimentation et du câble de chute, splicing des fibres, fixation, stockage, distribution...etc. tout en un seul
• Les câbles, les encoches et les cordons de patch se déplacent sans se déranger, facile à entretenir.
• Le panneau de distribution peut être retourné, le câble d'alimentation peut être placé par port d'expression, facile à entretenir et à installer.

Spécification

Détails du produit:

Ports de câbles

Entrée de câble: 2 glandes de câble, 1 port non coupé, diamètre 13,5 mm

Sortie du câble: 16 ports de câble à chute plate carrés de 2,0*3,0 mm

Max.4pcs plateau de fusion de fibre optique blanche avec couvercle,standard est 2pcs, et la capacité du plateau: 6cœur 1 couche, double couche 12cœur

Le plateau est fixé sur les supports arrière, vous pouvez le retirer pour un fonctionnement rapide et facile sur place.

le support inférieur comporte des fentes pour les connecteurs latéraux d'entrée de tubes en acier et de séparateurs, qui assurent la stabilité pendant le transport à long terme, sans rupture ou désordre des fibres. La plaque d'adaptateur est en plastique,et peut contenir max.. 16 adapteurs SC ou adapteurs duplex LC.

Il y a des trous et des projections sur le panneau de l'adaptateur pour fixer l'adaptateur, qui peut être fixé sans vis.Seule la saillie doit être alignée avec le trou de vis sur l'adaptateur et la pièce de ressort métallique de l'adaptateur lui-même peut être fixé.

La plaque peut également être insérée dans le trou réservé pour la mettre en place, pas besoin de vis pour la fixer.

Il y a des pinces de câble à fixer sur le câble sur les supports en acier inoxydable, un total de 4 entrées de câble: 1 port de coupure (port moyen) et 2 glandes de câble, 16 sorties de câble.

La boîte totale est assez souvent utilisée en extérieur pour le montage murale ou le montage de poteaux, anti-UV, il y a un autocollant de marque laser à l'intérieur du couvercle.La boîte est ouverte et fermée par une vis barres à l'avant et 2 vis Allen (braquettes) des deux côtésCe qui rend la construction rapide et sûre pour FTTH.

Il y a trois panneaux d'adaptateur de mode en option: plaque d'adaptateur avec 2 plateaux, support d'adaptateur avec plateau, support de cassette splitter

Méthode de montage:

Accessoires de série

2 plateaux de jonction, 4 vis d'expansion, 16 manches de protection en fibres, 4 pinces à câbles, attaches en nylon, plaque d'adaptateur pour 16 adapteurs, tube de protection, clé, PG 13.5 glandes de câbles pour les ports de distribution, des kits montés sur des poteaux (facultatif).

Produits connexes:

Connecteur optique à champ rapide SC

         Cable de décharge FTTH Pigtails en fibre optique Diviseur PLC en fibre optique

Application du projet

• Installation montée sur le mur ou le poteau
• Convient pour le câble de décharge pré-connecté avec connecteurs SC/LC

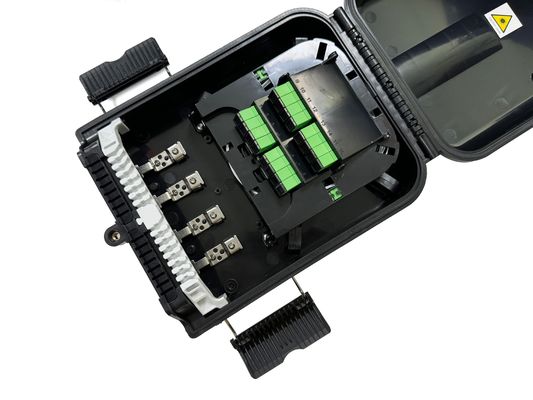

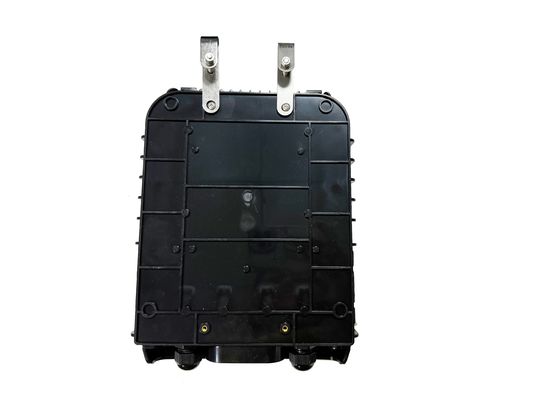

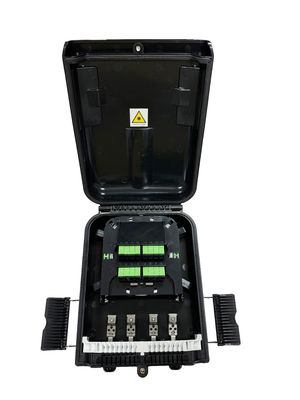

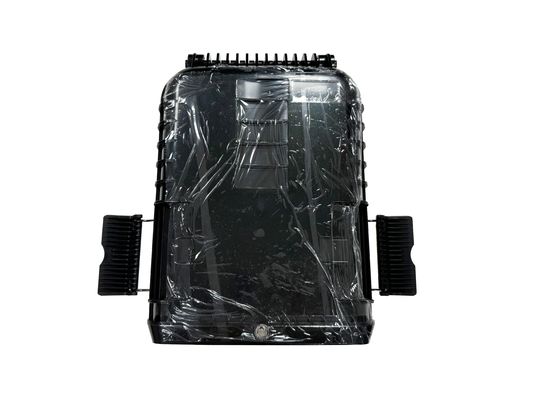

Des photos réelles
