1*8 Splitter Module FTTH Fibre Optique Splitter Box Cable non coupé ABS Rétardant de flamme blanc UL94 V0

Le FDB0208C est conçu pour l'application FTTH et largement utilisé dans les réseaux de télécommunications, les réseaux CATV, les réseaux de communications de données, les réseaux locaux.

Application du projet

1. Largement utilisé dans les réseaux d'accès FTTH.
2. Réseaux de télécommunications
3. Réseaux CATV
4. Réseaux de communication de données
5. Réseaux locaux

Caractéristiques

• Résistance aux attaques chimiques et aux UV
• Montage murale ou à poteaux
• Conformité ROHS, IP65

• Jusqu'à 8 gouttes FTTH

• Peut accueillir 1x4, 1x8 séparateur sans bloc PLC

Spécification

Contenu du kit:

Il y a deux façons d'épiler les fibres.

L'un (1) est l'un des douze splices de fibres avec le séparateur 1x8 PLC. Ici, il s'agit d'épissures de fibres avec le séparateur 1x8 PLC. L'autre ((2) est que les fibres s'épissent directement avec des pigtails.

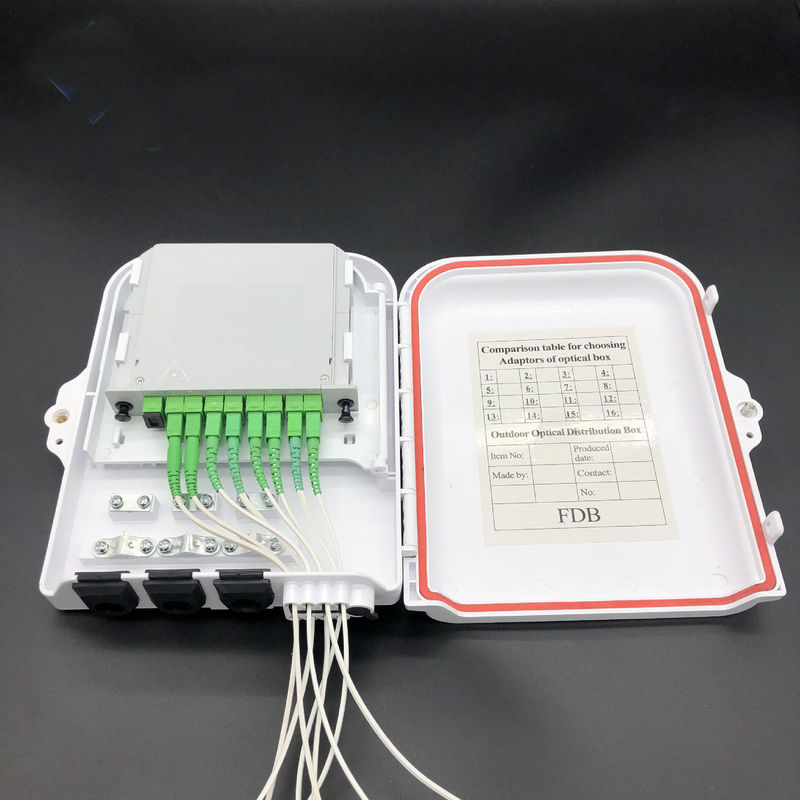

(1) épissure avec le séparateur PLC 1x8

A. mettre une fibre optique sur douze fibres dans le tube protecteur d'épissure

B. L'assembler avec un séparateur PLC 1x8 et placer les tubes qui ont été rétrécis par la chaleur dans une rainure.

C. Après cela, enrouler la fibre supplémentaire au fond pour le stockage.

D. Fixer le plateau d'épissure et vis de fixation du plateau d'épissure fermement

2) S'accoupler avec les coussinets.

A. Installez l'adaptateur et connectez-le aux coques.

B. Enrouler ensuite la queue de porc dans le fond ou dans le plateau d'épissage (le radium minimum est supérieur à 30 mm)

C. Ensuite, placer 12 fibres optiques dans les tubes de protection séparément, les épiler un par un directement avec des pigtails.

D. Enfin, connectez d'autres pigtails des ports d'entrée du câble de chute à l'autre côté des adaptateurs.

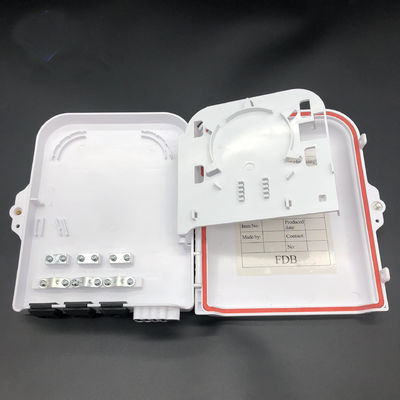

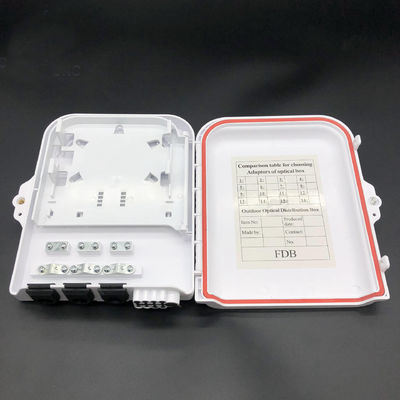

Détails du produit

Ports de câbles, 2 joints en caoutchouc de 12 mm de diamètre, 8 ports ronds de câbles à chute 3 mm ou 2 x 3 mm.

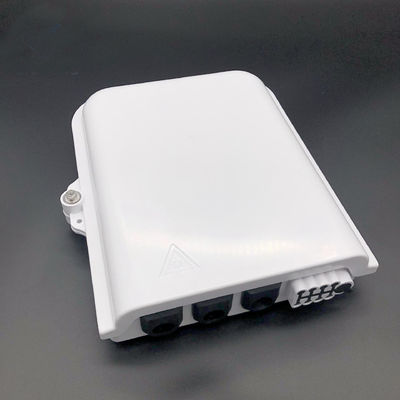

Fermeture de boîte avec clé métallique et 2 pinces, et conception de charnière, pas besoin de vous inquiéter le couvercle va tomber.

La configuration standard est constituée de fermetures de montage murale, d'une cravate en nylon, de pinces, d'une clé métallique, d'une manche, d'une marque de numéro et de kits de protection des câbles, etc.

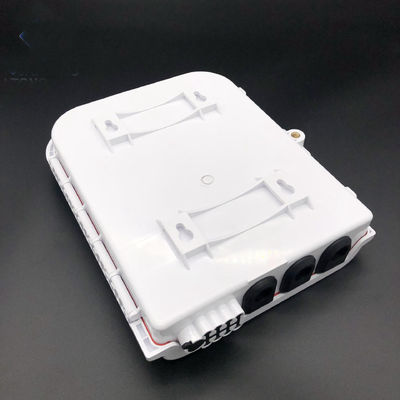

Méthode d'installation: monture au poteau, monture murale

Informations relatives à la commande
