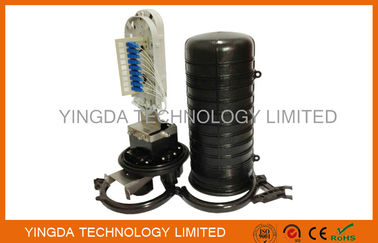

La boîte de jonction mécanique de câble optique de fibre de dôme 48 creuse la dimension de 510 * de 218mm

Diviseur optique 1x8 1x16, dôme optique de PLC de fermeture d'épissure de fibre de clôture d'épissure de fibre de 48 noyaux mécanique

Modèle : GJS-2001

Gjs-2001 dédoublant et câblant la fermeture optique d'épissure de fibre ont non seulement la fonction de bout-joint et de branchement, mais ont également la fonction du câble à fibres optiques se dédoublant et câblant, appropriée à l'installation

des câbles à fibres optiques principaux et des câbles d'interface avec différents diamètres.

Caractéristiques :

1. La fermeture adopte la structure mécanique de cachetage. Il y a les entrées ovales d'un port de câble dans la base. La grande entrée est employée pour le cachetage du câble direct non coupé de fibre, les petits ports sont employés pour le câble de fibre de branche et le câble d'interface.
2. Pour adopter le plastique de PC d'ingénierie avec de haute résistance pour faire la fermeture a le temps de longue durée et l'excellente représentation de cachetage.
3. Ce peut être installé un diviseur blockless de PLC de 1h16 dans le maximum. Un 1h16 ou diviseur nu de PLC du 1:8 deux.
4. Il y a différents éléments de câble d'interface à choisir (Φ5,2*3). Entrée-sortie maximale de câble de l'interface 18pcs (le type particulier peut être adapté aux besoins du client).
5. La structure de scellage brevetée maintiennent bon scellant la représentation après rentrée et la réutilisant.
6. Elle pourrait épargner le temps d'installation et améliorer le travail efficacement.

Applications :

• Approprié aux fibres bunchy et de ruban
• Antenne, souterrain, mur-support, trou-support de main et conduit-support
• Distribution de fibre optique de FTTH

Caractéristiques

Plus d'images :

Plein aperçu de boîte de terminatoin du câble GJS-2001 avec le panneau d'adaptateur de Sc, connecteurs de Sc de diviseur de PLC 1x8, type (vertical) de dôme, cachetage mécanique, matériel de PC

vue supérieure de la fermeture d'épissure GJS-2001, fermé total, avec le bon scellage, et le matériel de haute résistance de PC

Vue BASSE INFÉRIEURE de la fermeture GJS-2001 d'épissure :

2big ports, diamètre de câble : 8mm - 21mm, 2 petits ports, diamètre de câble : 8 millimètres -40mm

la première couche de la clôture d'épissure est pour la distribution. La base de clsoure avec le panneau d'adaptateur de Sc, maximum peut tenir 18 adaptateurs de Sc de PCs ; peut également tenir 2 morceaux de X de diviseur micro de 1:8 ou diviseur micro 900um de PLC de 1 morceau 1x 16

Le panneau d'adaptateur de Sc est fixe sur le plateau d'épissure de fibre avec des vis, il est matériel en métal, peut le prendre outre d'une fois nécessaire, représentation stable, facile à utiliser.

cette deuxième couche du plateau d'épissure est pour se dédoubler, le diviseur le tube qu'inoxydable est fixe sur le support protecteur de douille. ce plateau ont assez d'espace mémoire pour la fibre optique superflue.

sur la boîte de fermeture d'épissure, il y a un endroit pour mettre les lables, qui l'information d'indicatebelow (par exemple) :

no. de modèle : GJS-2001

nom de produit : fermeture optique d'épissure de fibre

capacité maximum : 24cores

date de prouction : 02/10/2013

Accessoires standard :
