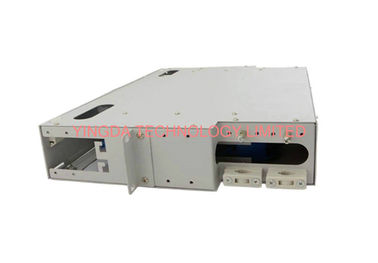

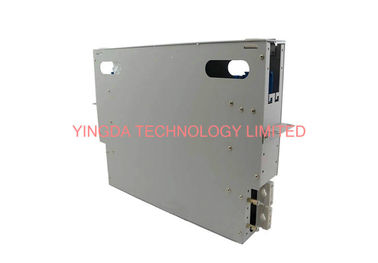

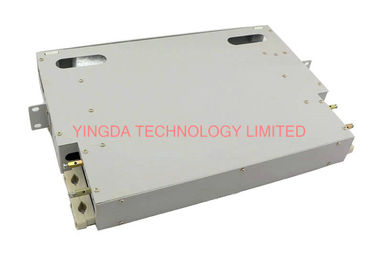

19 pouces 24 fibres panneau de patch de fibre optique, ODF 24 Port SC boîte de distribution de câble

Le cadre de distribution de fibres optiques ODF à 24 cœurs est un châssis standard de 19 pouces, une capacité de 24 cœurs, une haute densité, une conception modulaire.distribution de câbles en un seul ensemble, chaque module de distribution fusionné peut être extrait individuellement, pour satisfaire le besoin de fonctionnement sur et hors cadre.

Le cadre de distribution optique de grande capacité fonctionne également bien, le module de distribution fusionné peut être installé sur FC, SC, ST, LC et de nombreux autres adaptateurs,et est adapté pour les pigtails en fibre optique courante et les pigtails en ruban, équipé d'un plateau d'unité de fusion de fibres intégrée à 12 cœurs, peut être soudé directement.

Principaux paramètres techniques

1. Étagère de 19 pouces à usage standard
2. Température ambiante: -5 ~ +45°C
3. Humidité relative: ≤ 85% (+30°C)
4. Pression atmosphérique: 70 à 166 KPa
5. Attenuation du connecteur (interchangeable et répétitive): ≤ 0,5 dB
6. Perte d'insertion: ≤ 0,3 dB
7. Perte de retour: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
8. pression entre le lieu de protection contre les hautes tensions et le cadre de distribution: ≥ 3000V (DC),
9. 1 minute sans panne, sans arc
10. Résistance d'isolation entre le lieu de protection contre la haute tension et le cadre de distribution: ≥
11. Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à:
12. En cascade, module d'intégration de l'épissure de 12 ports, noyau configurable 12-144 et noyau 12
13. par plateau
14. Serrage FC/SC/ST/LC adaptateur, l'adaptateur était 30 degrés arrangement, assurez-vous
15. Le rayon de flexion de la fibre de saut ≥ 40 mm, mais peut également éviter les brûlures oculaires du laser.

Caractéristiques de la structure

• Fabriqué avec une plaque laminée à froid de haute qualité et une surface de pulvérisation électrostatique, belle apparence
• La porte descendante et la porte latérale utilisent une serrure importée
• Le panneau de l'adaptateur de barre peut être installé adaptateurs comme: FC, SC, ST, LC, etc
• Configurer le siège fixe renforcé et le câble, les accessoires complets

Avantage de performance

• Bonne performance d'étanchéité, configuration flexible, installation rapide
• Mettez trois fonctions: l'épissure de fibre optique, le stockage du câble, la distribution du câble dans un ensemble
• Facile à utiliser, mise à la terre fiable, protéger la sécurité
• La protection complète de la fibre de saut, assurer le rayon de flexion ≥ 40mm

24 cœurs UNIT BOX Paquet standard
