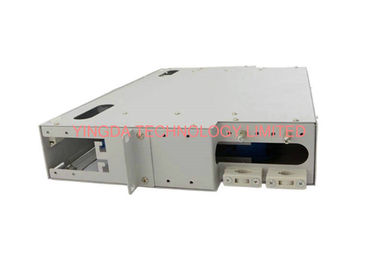

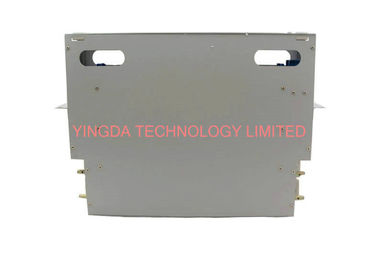

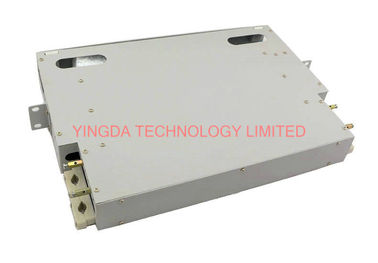

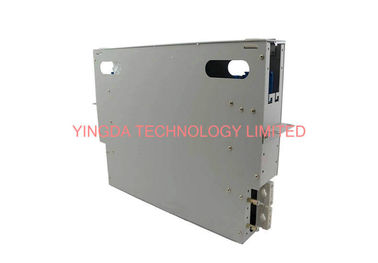

19" tableau de connexions optique de fibre

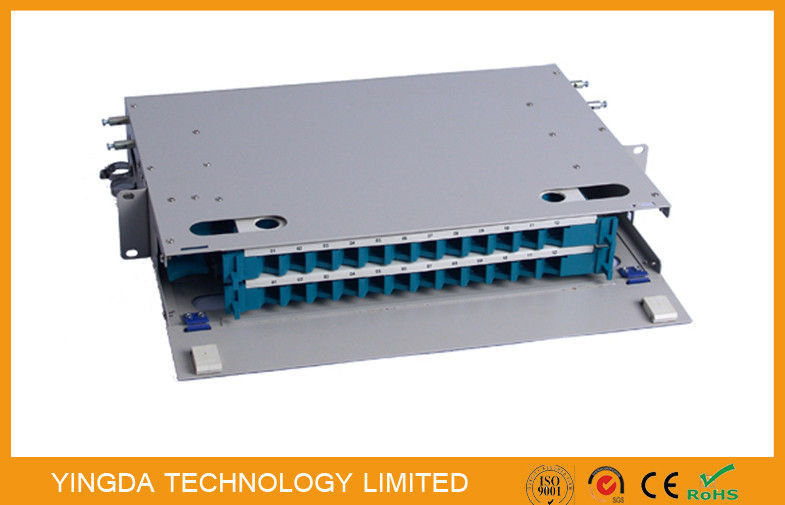

19" 24 tableaux de connexions optiques de fibre de noyau, 24 cassettes de boîte de distribution par câble de Sc ODF de port

le cadre de distribution de fibre optique de 24Cores ODF est la norme 19" châssis de pouce, la capacité 24Cores,

Il est à haute densité, toute la conception modulaire. Cette boîte d'unité font la fibre épissant, stockage de câble de fibre, câble

la distribution dans un ensemble, chaque module fondu de distribution peut être individuellement extraite, satisfont

le besoin en marche et en arrêt de l'opération de cadre.

Le cadre de distribution optique de grande capacité sont également bonne opération, module fondu de distribution

peuvent être FC installé, Sc, St, LC et beaucoup d'autres adaptateurs, et conviennent à la fibre commune

les tresses optiques et le tresse de ruban, équipé du plateau de fonte d'unité de fibre intégré 12 par noyaux, peuvent

est directement soudé.

Paramètres techniques principaux

1. utilisation standard de support de 19 pouces
2. La température d'environnement : -5 ~+45°C
3. Hygrométrie : ≤85% (+30°C)
4. Pression atmosphérique : 70~166 KPa
5. Atténuation de connecteur (interchangeable et répétition) : ≤0.5dB
6. Perte par insertion : ≤ 0.3dB
7. Perte de retour : ≥ 60dB de RPA ; ≥ 50dB d'UPC ; ≥ 45dB de PC
8. Pression entre l'endroit de protection et le cadre de distribution à haute tension : ≥ 3000V (C.C),
9. 1min aucune panne, aucun arc
10. Résistance d'isolement entre l'endroit de protection et le cadre de distribution à haute tension : ≥
11. 100MΩ/500V (C.C)
12. En cascadant le module d'intégration d'épissure de 12 ports, 12-144 noyau configurable, noyau 12
13.  par plateau
14. Maintenant l'adaptateur de FC/SC/ST/LC, l'adaptateur était de 30 degrés de disposition, s'assurent
15. la fibre sautante pliant radius≥40mm, mais également peut éviter les yeux de brûlures de laser.

Caractéristiques de structure

• Fait du plat laminé à froid de haute qualité et du jet électrostatique extérieur, bel aspect
• L'utilisation de porte de haut en bas et latérale a importé la serrure
• Le panneau d'adaptateur de barre peut être les adaptateurs installés comme : FC, Sc, St, LC, etc.
• Configure a renforcé le noyau et le siège fixe de câble, accessoires complets

Avantage de représentation

• Bonne représentation de scellage, configuration flexible, installation rapide
• Placez trois fonctions : l'épissure de fibre optique, stockage de câble, distribution par câble dans un ensemble
• L'opération facile, fondre fiable, protègent la sécurité
• La pleine protection de la fibre sautante, assurent le ≥ 40mm de rayon de cintrage

24 forfaits standards de BOÎTE d'UNITÉ de noyaux
