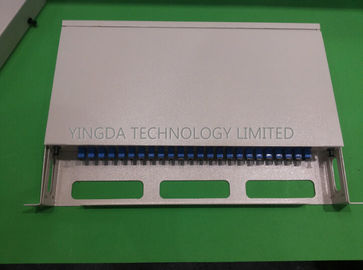

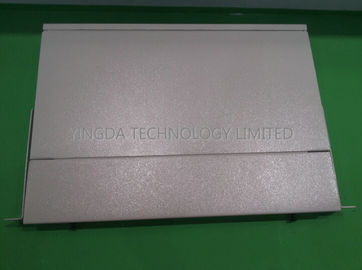

Tableau de connexion des fibres de port du simplex 24 de Sc pour le réseau de FTTH FTTX FTTB ODN PON
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériau | Acier laminé à froid | couleur | Black |
---|---|---|---|
Capacité | 24 fibres/noyaux | Adaptateur | Simplex de Sc |
Ports de câble | 4 pcs | Application | Réseau de FTTH FTTX FTTB ODN PON |
Dimension | 430*250*1U | Epaisseur | 1,0 mm |
Type de fibre | Unimodal | tresse | SM 1.5M 0.9mm de Sc de tresse de 12 noyaux |
Surligner | bâti de support ODF,Répartiteur optique |
12 tableau de connexions de bâti de support de Sc FC de ports, 24 tableaux de connexions optiques de fibre de port 19 pouces
19" tableau de connexions optique standard de fibre de bâti de support sont le matériel annexe pour le câblage terminal dedans
le réseau de transmission de fibre optique de transmission, qui convient à l'épissure d'intérieur de câble à fibres optiques
directement et connexion de branche, et protecteur la fibre.
Caractéristiques
- Applicable dans l'arrêt et 19" la structure standard
-
Coffret d'extrémité de fibre optique de tiroir factice
- bâti de support dans le cadre de distribution optique ODF
- Approprié à FC, Sc, St, LC, adaptateurs E2000
- Tôle d'acier laminée à froid, avec le pistolage électrostatique
- Taille de boîte : 430*300*1U
- capacité maximum ; duplex de Sc de 48Cores 1U
-
Aspect artistique, facile pour coller des signes.

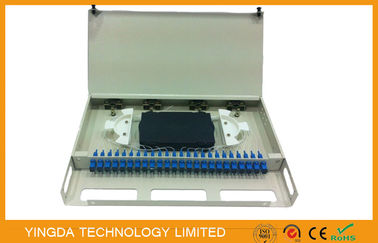

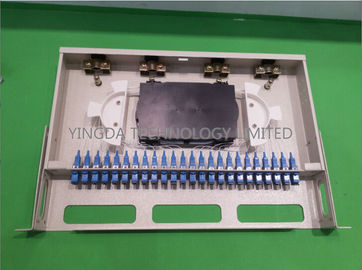

Structure de tableau de connexions
Incluez 3 parts : enfermez dans une boîte le corps, composants internes, protecteur de fibre optique de connecteur.
1. Enfermez dans une boîte la coquille de corps
commode pour s'ouvrir et installer, ont le dispositif au sol à haute tension pour les composants en métal.
2. Composants internes principalement 3 articles :
Appui d'A. : le corps de structure interne, utilisé pour l'appui interne ;
B. Plateau d'épissure : pour stocker le connecteur de fibre optique, les morceaux de protection et la fibre restante,
les length≥1.6m de fibre optique restants, le ≥37.5mm de rayon de cintrage, ont également la remarque pour identifier la fibre ;
C. : dispositif fixe : pour fixer la gaine de câble à fibres optiques, renforcez le membre et le tresse de câblage.
Pièces de protection de connecteurs optiques de fibre : glande en caoutchouc de douille et de câble
Spécifications
Type |
Dimension (millimètre) |
Capacité maximum (noyau) |
Taille de carton (millimètre) |
Quantité carton (PC) |
G.W (kilogramme) |
GPRF-1U-SC24 |
430*300*1U |
24 |
485*420*350 |
5 |
25 |
GPRF-1U-FC24 |
430*300*1U |
24 |
|||
GPRF-1U-2SC12 |
430*300*1U |
24 |
|||
GPRF-1U-2SC24 |
430*300*1U |
48 |
Conditions ambiantes :
L'utilisation extérieure non appropriée, si le besoin d'employer, devrait prendre des mesures de sauvegarde.
La température fonctionnante : °C -25 à +40
Température de stockage : - °C 25 à +55
Hygrométrie : ≤85%(°C)30
Pression atmosphérique : 70 | 106kPa
Durée de vie : 20 ans
Propriétés matérielles
Les matériaux optiques de tableau de connexions de fibre est la résistance à la corrosion, les propriétés physiques et chimiques stables ;
tout le matériel doit être compatible, et est compatible avec la gaine de câble à fibres optiques et la gaine de tresse de câblage.
Pour empêcher la corrosion et d'autres dommages électriques, ces matériaux doivent être compatibles avec l'autre
équipement utilisé dans le tableau de connexions
1. Si l'utilisation de tableau de connexions machinant des plastiques, sa représentation de combustion sera dans l'accord
avec l'essai d'A GB/T5169.7, l'essai durent 30s.
2. les matériaux de fibre optique d'utilisation de protecteur d'amélioration de connecteur et le remplisseur chaud de la température de fonte vont le faire
ne soyez pas moins le °C de 120, la température d'adoucissement thermique sera moins le °C de 90, peut être employé dedans
une température de 25 ~+40°C.
3. tous les matériaux devraient être non-toxiques, non corrosifs, sur la santé des personnes et tout autre élément d'équipement
effets secondaires.
L'aspect accomplira la forme, aucune bavures, aucune bulles, aucune fissures et vides, se déformant, impureté
défauts. Toute la couleur de fond devrait être uniformément continue. Bel aspect et
la construction commode, perte à faible atténuation, structure raisonnable, noyau renforcé est fixée dedans
le coffret d'extrémité, la gaine a le fil de masse, approprié au câble plat optique de fibre et au câble d'intérieur.
Conception unique, support de 19 pouces ou bâti de mur.
Propriétés mécaniques
Résistance à la traction : devrait résister à la résistance à la traction axiale pas moins que 500N entre le terminal de câble
enfermez dans une boîte et le câble, et pas moins que 5N entre le tresse de câblage et le coffret d'extrémité.
Essai de compressibilité : le coffret d'extrémité de câble chacun devrait pouvoir résister à la pression statique verticale
pas moins que 200N.
Essai de torsion : le coffret d'extrémité de câble devrait pouvoir résister à l'angle de torsion.
Propriétés électriques
Le composant et le câble en métal de boîte de câble optique de fibre metal renforcer le noyau, les composants en métal de câble et la résistance d'isolation au sol
résistance d'isolation :
devrait être aucun moins l'ohm de 2*104M, examinent la tension : 500V (C.C).
force de tension :
aucune panne, aucun phénomène d'arc 15Kv à C.C sous 1min, aucune panne, aucun phénomène d'arc.
