Mode unitaire optique rapide d'intérieur de connecteur rapide de fibre de connecteur de 5G FTTx 0.3dB

Mode unitaire optique rapide d'intérieur de connecteur rapide de fibre de connecteur de 5G FTTx 0.3dB

Câble rapide à fibre optique d'intérieur du connecteur Figure-8 d'Assemblée de gisement de Sc RPA de 5G FTTx 0.3dB LX58

Le connecteur rapide optique de fibre de SC/APC est conçu pour FTTH est une nouvelle génération de connecteur de fibre utilisée pour l'assemblage. Il peut fournir ouvert

afflux et type fondu d'avance de produits, dont les spécifications optiques et mécaniques rencontrent le connecteur de fibre optique standard.

Il est conçu pour de haute qualité et le rendement élevé pour l'installation la structure de la position de rabattement est une conception unique, et n'a pas besoin coller,

polissage de ni l'un ni l'autre de tout consommable. Adoption de la structure préinstallée par fibre, et commode pour l'installation de champ.

Caractéristiques

1. Rond de Sc/RPA à vis, longueur totale 58mm

2. appliquez-vous au câble d'interface de fibre de 2mm* 3mm

3. Plastique de structure de C-cannelure pas ou métal en céramique, bonne représentation de cachetage, ignifuge

4. perte par insertion : le ≤0.2dB moyen, MAX≤0.4dB

5. perte de retour : ≥50dB UPC, ≥65db RPA

6. Aucun besoin époxyde ou poli, installable sur place, fibre incorporée par usine

Spécifications

Détails de produit :

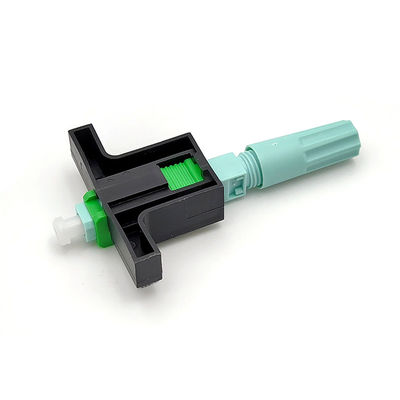

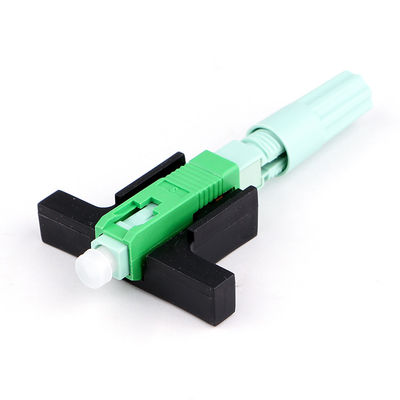

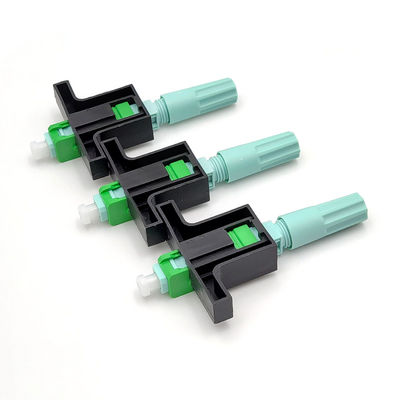

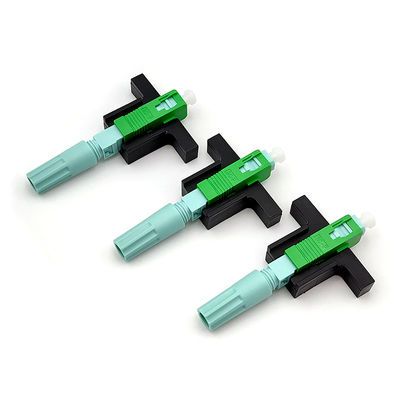

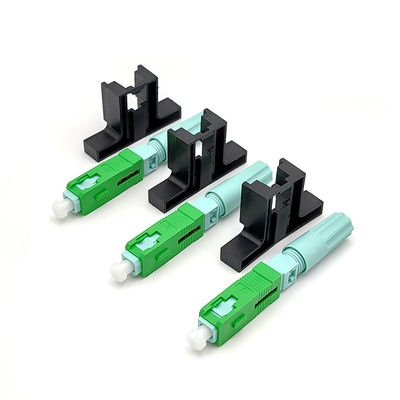

Chacun a un commutateur noir à s'ouvrir et fermer la fibre reposez dessus la construction, la botte est rond qui peut visser en marche et en arrêt l'ouvert les connecteurs.

Tous les connecteurs est faits de plastique de haute qualité, assure la stabilité de bonne représentation et la longévité ;

1pc/plastic sac, 100pcs/inner boîte, boîte 10pcs intérieure/boîte de carton

Comment utiliser les connecteurs rapides ?

Traitez la fibre

1. Insérez le câble d'interface dans la strip-teaseuse jusqu'à 50-60mm, et dépouillez la couche de force de câble

2. Pressez le câble dépouillé dans la bride, là soyez 4points pour fermer à clef la fibre

3. Bande la couche de revêtement de câble par l'insertion la strip-teaseuse longitudinale de fibre pour dépouiller le revêtement de la fibre. Ou la strip-teaseuse de Miller d'utilisation alignent de la bride de fibre.

4. Vérifiez la fibre par le recourbement au sujet de la direction 60°into si ok

5. Nettoyez la fibre avec le tissu d'alcool par 0°wipe et 90°again

6. Mettez la bride dans le fixateur de longueur jusqu'à la flèche, et la presse à l'extrémité

7. L'appartement de configuration sur la fente de fendoir de fibre, alignent sur l'extrémité, et couper alors la fibre

8. Enfin la longueur de fibre sera : 19.4mm et 29.4±0.1mm, voient l'image

Assemblée

Vérifiez le casier noir

Insérez la fibre avec l'entrée de V jusqu'à la courbure de fibre, mais pas plus fortement qu'à 1mm que l'entrée V

Gardez le logement, revêtement, et le gabarit au même niveau, enlèvent le commutateur.

Démontage

Assemblez le gabarit auxiliaire, ajustement sur le commutateur à l'extrémité droite

Ouvrez la fibre

Employez le corps convexe exclusif pour ouvrir la couverture, ouvrez la coquille

Augmenter 15°to retirer la fibre

D'autres types semblables :

Application

• Environnements de lieux
• Connexions au bureau pour des environnements de LAN
• Tableaux de connexions
• Arrêt direct d'équipement
• Fibre aux applications d'abonné/maison (FTTH)
• Conditions de réparation/remplacement
• Fils test d'équipement
