bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58

  • 5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
  • 5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
  • 5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
  • 5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
  • 5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
  • 5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
Lieu d'origine La Chine
Nom de marque YINGDA
Certification ISO SGS ROHS
Numéro de modèle FMC-M-SM-SCP-APC-CD-MP (KG53)
Quantité de commande min 500PCS
Prix Negotiable
Détails d'emballage sachet de sac de 1pc /plastic, en plastique 10pcs/bigger, puis 100pcs/box, carton 1000pcs/
Délai de livraison 5 jours ouvrables après ont reçu votre paiement
Conditions de paiement T/T ou union occidentale
Capacité d'approvisionnement 500,000pcs par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
type de botte Vis Couleur de Chambre bleu
Type de fibre Mode unitaire couverture arrière noir
Perte par insertion <0> Perte de retour >45db
Paquet Sachet et boîte en plastique Longueur totale 58mm
Matériel de cannelure de V En céramique Durée 500times
Surligner

Connecteur installable sur place de FTTX

,

Connecteur installable sur place de Sc UPC

,

Optique de fibre rapide de connecteur de Sc UPC
Laisser un message
Description de produit

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58



bleu installable sur place rapide optique de câble plat du connecteur Figure-8 de fibre de Sc UPC de 5G FTTx 0.3dB LX58





Le connecteur d'Assemblée de The Field sont une solution populaire pour le câblage optique à l'intérieur des bâtiments et des planchers pour des applications de LAN et de télévision en circuit fermé et l'expansion de FTTH, il se fournissent pour être le connecteur du choix par des titulaires, des municipalités, des utilités et des transporteurs alternatifs. Le Sc, le LC, ou le St de FC peuvent être de choisir, et couvrent 250um à 900um, et 2.0mm, mode unitaire de diamètre de 3.0mm. L'olive peut être PC ou RPA.

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 0

Spécifications de Techanical

ARTICLE Paramètre
MODÈLE FMC-M-SM-SCP-APC-CD-MP (KG53)
Longueur 58mm
Type de câble 2.0*1.6MM, câble de l'interface figure-8 de 2mm* 3mm
Structure de C-cannelure En céramique
Perte par insertion le ≤0.2dB moyen, MAX≤0.4dB
Perte de retour ≥50dB UPC, ≥65db RPA
Perte par insertion ≤ 0.3dB (1310nm et 1550nm)
Perte de retour ≤ -45dB
Force nue de fibre >5N
Force plaquée >10N
tension >50N
Longévité mécanique ≤ 0.2dB de l'IL et ≤ 5dB de RL
Température de fonctionnement ºC 5 au ºC +70
Temps de répétition >50times
Longueur 53mm
Conformez-vous standard IEC61754-4
Durée 30years

L'information de paquet :

  • 1pc/plastic sac, 100pcs/inner boîte, boîte 10pcs intérieure/boîte de carton

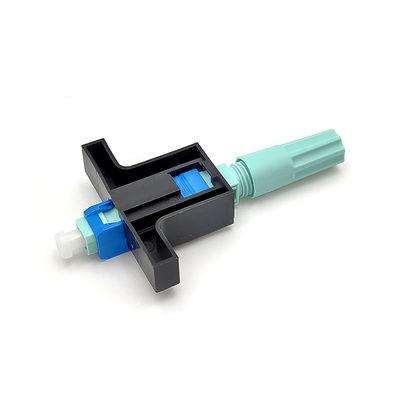

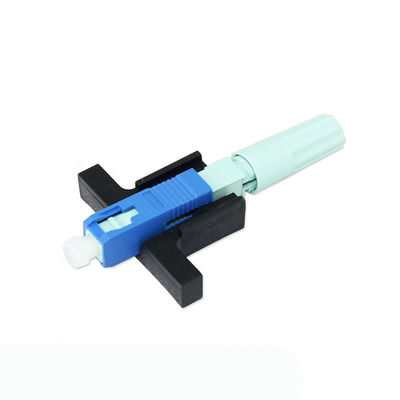

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 1bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 2

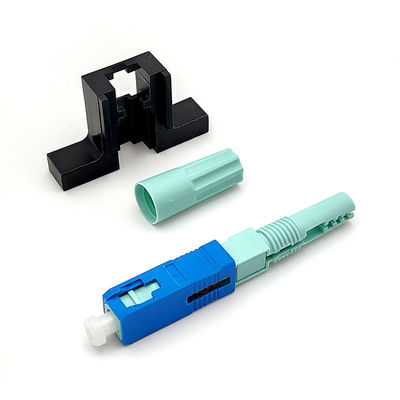

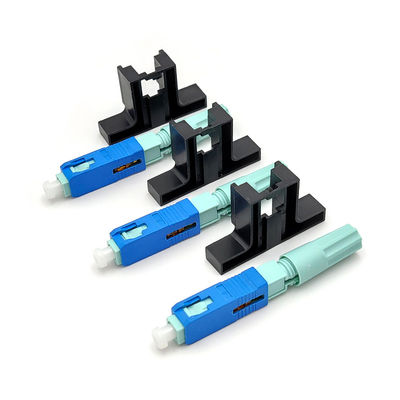

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 3bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 4

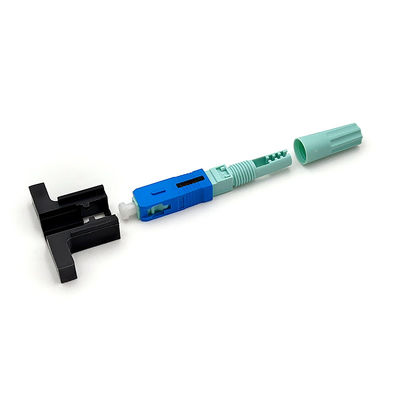

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 5bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 6

Structure rapide de connecteur :

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 7

Application

  • Environnements de lieux
  • Connexions au bureau pour des environnements de LAN
  • Tableaux de connexions
  • Arrêt direct d'équipement
  • Fibre aux applications d'abonné/maison (FTTH)
  • Conditions de réparation/remplacement
  • Fils test d'équipement

Comment utiliser les connecteurs rapides ?



Traitez la fibre

1. Insérez le câble d'interface dans la strip-teaseuse jusqu'à 50-60mm, et dépouillez la couche de force de câble

2. Pressez le câble dépouillé dans la bride, là soyez 4points pour fermer à clef la fibre

3. Bande la couche de revêtement de câble par l'insertion la strip-teaseuse longitudinale de fibre pour dépouiller le revêtement de la fibre. Ou la strip-teaseuse de Miller d'utilisation alignent de la bride de fibre.

4. Vérifiez la fibre par le recourbement au sujet de la direction 60°into si ok

5. Nettoyez la fibre avec le tissu d'alcool par 0°wipe et 90°again

6. Mettez la bride dans le fixateur de longueur jusqu'à la flèche, et la presse à l'extrémité

7. L'appartement de configuration sur la fente de fendoir de fibre, alignent sur l'extrémité, et couper alors la fibre

8. Enfin la longueur de fibre sera : 19.4mm et 29.4±0.1mm, voient l'image

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 8



Assemblée



Vérifiez le casier noir

Insérez la fibre avec l'entrée de V jusqu'à la courbure de fibre, mais pas plus fortement qu'à 1mm que l'entrée V

Gardez le logement, revêtement, et le gabarit au même niveau, enlèvent le commutateur.

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 9



Démontage

Assemblez le gabarit auxiliaire, ajustement sur le commutateur à l'extrémité droite

Ouvrez la fibre

Employez le corps convexe exclusif pour ouvrir la couverture, ouvrez la coquille

Augmenter 15°to retirer la fibre

bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 10



D'autres types semblables :



bleu optique installable sur place de câble plat de fibre de connecteur de Sc UPC FTTX de 5G LX58 11
