câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB

Lieu d'origine La Chine
Nom de marque YINGDA
Certification ISO SGS ROHS
Numéro de modèle FMC-M-SM-SCP-APC-CD-MP (KG53)
Quantité de commande min 500pcs
Prix Negotiable
Détails d'emballage sac de 1pc /plastic, sachet en plastique 10pcs/bigger, puis 100pcs/box, carton 1000pcs/
Délai de livraison 5 jours ouvrables après ont reçu votre paiement
Conditions de paiement T / T ou union occidentale
Capacité d'approvisionnement 500 000 pièces par mois

Contactez-moi pour des aperçus gratuits et des bons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Matériel Plastique Couleur de Chambre Vert
Type de fibre mode unitaire couverture arrière Noir
Perte par insertion <0> Perte de retour >45db
Paquet Sachet et boîte en plastique Longueur totale 53mm
Matériel de cannelure de V en céramique durée 500times
Surligner

pince mécanique

,

Connecteur de FTTH

Laisser un message
Description de produit

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB





Vendez le point :



1.SC/RPA, type de couverture, longueur totale 53mm

2. appliquez-vous au câble d'interface de fibre de 2mm* 3mm

plastique de structure de la C-cannelure 3.Ceramic pas ou métal, bonne représentation de cachetage, ignifuge

4. perte par insertion : le ≤0.2dB moyen, MAX≤0.4dB

5. perte de retour : ≥50dB

6. Aucun besoin époxyde ou poli, installable sur place, fibre incorporée par usine





Description



Le connecteur rapide optique de fibre de SC/APC est conçu pour FTTH est une nouvelle génération de connecteur de fibre



utilisé pour l'assemblage. Il peut fournir l'afflux ouvert et le type fondu d'avance de produits, dont optique et



les spécifications mécaniques rencontrent le connecteur de fibre optique standard.


Il est conçu pour le rendement de haute qualité et élevé pour l'installation la structure de la position de rabattement



est une conception unique, et n'a pas besoin de collage, ne polissant ni l'un ni l'autre d'aucun consommable. Adoption de la fibre



structure, et commode préinstallés pour l'installation de champ.







Spécifications



Type

Paramètres

Perte par insertion

≤ 0.3dB (1310nm et 1550nm)

Perte de retour

≤ -45dB

Force nue de fibre

>5N

Force plaquée

>10N

Tension

>50N

Longévité mécanique (500times)

≤ 0.2dB de l'IL et ≤ 5dB de RL

Température de fonctionnement

ºC 5 au ºC +70

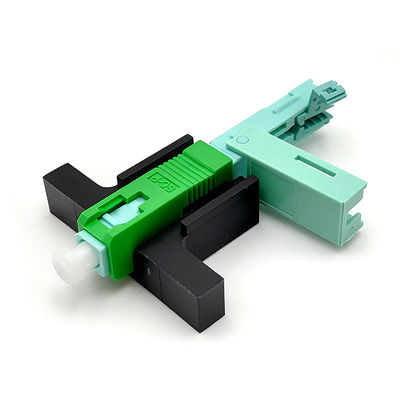

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 0

Application

  • Environnements de lieux
  • Connexions au bureau pour des environnements de LAN
  • Tableaux de connexions
  • Arrêt direct d'équipement
  • Fibre aux applications d'abonné/maison (FTTH)
  • Conditions de réparation/remplacement
  • Fils test d'équipement



Caractéristiques

  1. Dimensions mécaniques précises
  2. Basse perte par insertion, perte de rendement élevé
  3. Se conforment le niveau d'IEC61754-4
  4. Les temps qu'on peut répéter n'est non moins de 50 fois ;
  5. Conception de durée, plus de 30 ans.
  6. Fournissez l'afflux ouvert et le type fondu d'avance de produits
  7.
  8. Adoption de la structure préinstallée par fibre
  9.
  10. Commode pour l'installation de champ
  11. Aucun époxyde ou polissage requis, ensemble facile dans le domaine
  12. L'arrêt de fibre peut être remis à zéro, économise le temps et l'énergie, réduire la chute
  13. Aucun besoin spécial aussi, facilement disponible

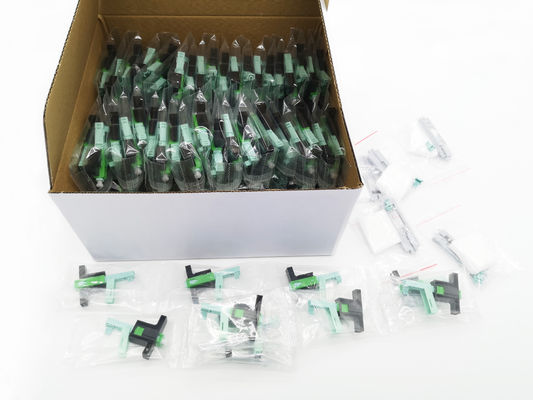

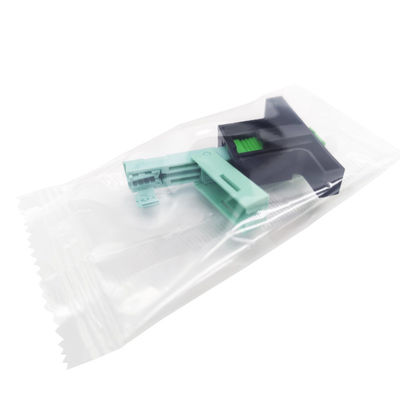

L'information de paquet :



1pc/plastic sac, 100pcs/inner boîte, boîte 10pcs intérieure/boîte de carton



câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 1câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 2

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 3câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 4

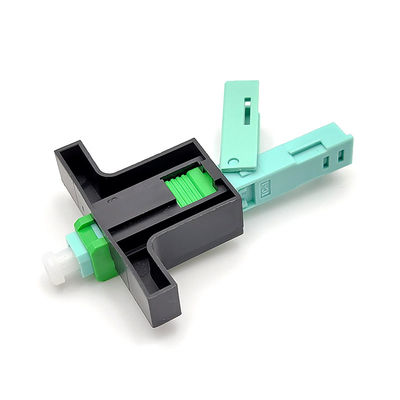

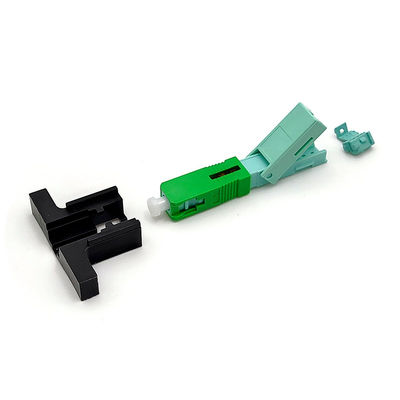

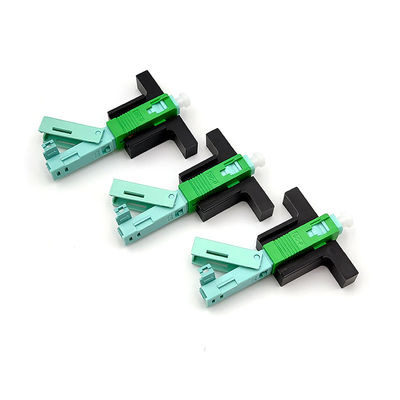

Détails de produit :

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 5

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 6

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 7

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 8



Manuel d'utilisation anglais : boîte 1pcs/100pcs intérieure



Comment utiliser les connecteurs rapides ?



Traitez la fibre

1. Insérez le câble d'interface dans la strip-teaseuse jusqu'à 50-60mm, et dépouillez la couche de force de câble

2. Pressez le câble dépouillé dans la bride, là soyez 4points pour fermer à clef la fibre

3. Bande la couche de revêtement de câble par l'insertion la strip-teaseuse longitudinale de fibre pour dépouiller le revêtement de la fibre. Ou la strip-teaseuse de Miller d'utilisation alignent de la bride de fibre.

4. Vérifiez la fibre par le recourbement au sujet de la direction 60°into si ok

5. Nettoyez la fibre avec le tissu d'alcool par 0°wipe et 90°again

6. Mettez la bride dans le fixateur de longueur jusqu'à la flèche, et la presse à l'extrémité

7. L'appartement de configuration sur la fente de fendoir de fibre, alignent sur l'extrémité, et couper alors la fibre

8. Enfin la longueur de fibre sera : 19.4mm et 29.4±0.1mm, voient l'image

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 9



Assemblée

Vérifiez le casier noir

Insérez la fibre avec l'entrée de V jusqu'à la courbure de fibre, mais pas plus fortement qu'à 1mm que l'entrée V

Gardez le logement, revêtement, et le gabarit au même niveau, enlèvent le commutateur.

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 10



Démontage

Assemblez le gabarit auxiliaire, ajustement sur le commutateur à l'extrémité droite

Ouvrez la fibre

Employez le corps convexe exclusif pour ouvrir la couverture, ouvrez la coquille

Augmenter 15°to retirer la fibre

câble d'interface installable sur place terminé optique en céramique du connecteur 2*3mm de Sc RPA de fibre de C-cannelure de 5G 0.2dB 11
