Connecteur à connexion de champ FTTH de 60 mm

FTTH Drop Cable bleu SC Fibre optique de champ de l'assemblage rapide connecteur de termination 60 mm

Le connecteur rapide à fibre optique est une sorte de connecteur qui peut résoudre le problème du câblage à très longue distance et de la fibre au projet domestique.Il est largement utilisé sur le chantier de construction de liaison rapide, et assure une connexion rapide et stable lors de la construction en fibre optique.qui fournit une aide très rapide et efficace pour les ingénieurs lors de l'installation, l'entretien et la réparation de la fibre à la maison projet.

Paramètre technique:

Structure du connecteur: 60*9 mm

Caractéristiques

• Chaque ferrule a été testée à moins de 0,5 dB de perte d'insertion, atteignant la norme TELECOM;
• Adoptez une ferrule en céramique de classe A Three Circle, améliore la stabilité du produit, réduit les pertes et le petit changement;
• La production à grande échelle, la technologie mature, exquise, qui assurent la qualité des connecteurs;
• Il est très pratique et peut être réutilisé plus de 15 fois.
• Des performances de fonctionnement stables, une faible perte d'insertion, un faible coût d'utilisation, un faible taux d'entretien et une vitesse d'installation rapide;
• Chaque 100 pièces seront équipées d'un dispositif de fixation de longueur;
• Conception de la structure humanisée: prédéfinir le point de limite du câble de chute à la soute et générer automatiquement une petite micro-benture en fonction de la longueur de coupe correcte du produit (voir figure ci-dessous).La courbure micro indique que la fibre optique a été en bon contact avec la fibre optique intégrée, et la micro courbure doit exister, mais pas trop grande, sinon la perte pendant la période sera affectée.

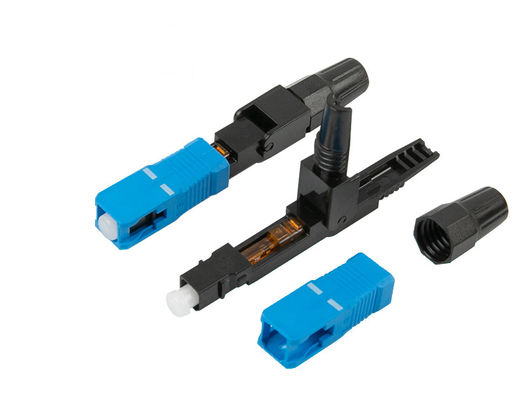

La queue du connecteur est en écrousse, après en écrousant, le coffre peut être retourné vers le haut, après l'insertion du câble de chute, puis peut rapidement appuyer vers le bas pour resserrer le câble avec écrous.

Le connecteur rapide avec une ferrule en céramique à trois cercles de classe A de haute qualité, ce qui améliore la stabilité du produit, assure une perte faible à long terme

La ferrule peut être UPC ou APC.

La rainure de connecteur en V est en plastique, avec une fibre pré-polissée et pré-moulée intégrée à l'intérieur, il y a une fente de fixation de câble transparente.

Les dispositifs de fermeture en fibre sont fabriqués à partir de matériaux PEI de haute performance, ce qui permet d'éviter efficacement le vieillissement des composants d'origine,et la structure interne avec la structure anti lâche peut empêcher efficacement l'apparition d'une perte excessive de connexion de fibre.

Quelle est la différence entre les caractères longs et courts?

Le type long est plat pour poser le câble de chute et le type court est vertical pour poser le câble de chute

Applications:

Réseau de large bande du campus, Fibre à la maison, Télévision à large bande limitée, haut débit intelligent, Fibre au bâtiment

Comment l'utiliser?

1Assurez-vous que l'interrupteur est complètement ouvert vers le bas, insérer la fibre optique et pousser à la limite

2Faites une légère flexion et serrez d'abord la noix.

3Commutateur de décapage.

4Mettez la gaine bleue et assemblez-la.

Comment réutiliser?

Mettez le capuchon, appuyez sur la maison bleue et appuyez vers le bas, appuyez sur l'interrupteur à la position d'arrêt, et dévisser l'écrou pour terminer le chargement et le déchargement.
