60mm FTTH rapides relient l'Assemblée rapide de connecteur de Sc RPA de connecteurs de fibre

60mm FTTH rapides relient l'Assemblée rapide de connecteur de Sc RPA de connecteurs de fibre

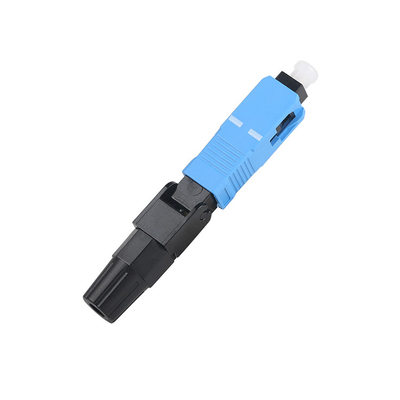

Connecteur rapide 55mm de Mechanial d'installation de fibre bleue de Sc UPC Pre-Embeded de câble de FTTH Figure-8

Le connecteur RAPIDE est un connecteur pré-poli qui emploie le fixage et l'alignement mécaniques d'une extrémité fendue de fibre qui est insérée dans le corps de connecteur. Le connecteur RAPIDE est maintenant en grande partie la fibre unimodale 9/125um, à plusieurs modes de fonctionnement peut faire, mais pas tellement, les connecteurs peuvent être St de Sc LC FC avec l'apperance externe différent et la structure intérieure.

Paramètre technique classé de connecteur d'Assemblée :

Caractéristiques rapides de connecteur de câble d'interface

1. Chaque olive a été examinée dans 0.5dB de perte par insertion, norme de TÉLÉCOM de portée ;
2. Adoptez l'olive en céramique classe un de trois cercles, améliorez la stabilité de produit, la basse perte et le petit changement ;
3. Production de large échelle, technologie mûre, exquise, qui assurent la qualité des connecteurs ;
4. Il a la praticabilité forte et peut être réutilisé pendant plus de 15 fois ;
5. Représentation stable d'opération, basse perte par insertion, coût peu utilisé, bas taux d'entretien et vitesse rapide d'installation ;
6. Chaque 100pcs équipera du dispositif de fixation de la longueur 1pc ;
7. Conception humanisée de structure : le point de limite de préréglage de câble d'interface à la botte, et produisent automatiquement d'une petite courbure micro selon la longueur de coupe correcte du produit (voyez au-dessous de la figure). La courbure micro indique que la fibre optique a été en bon contact avec la fibre optique incorporée, et la courbure micro doit exister, mais pas trop grand, autrement la perte au cours de la période sera affectée.

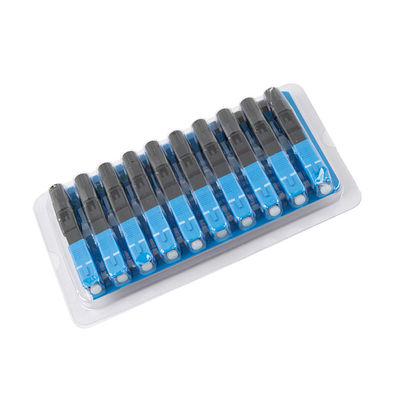

Paquet optique de connecteur de fibre :

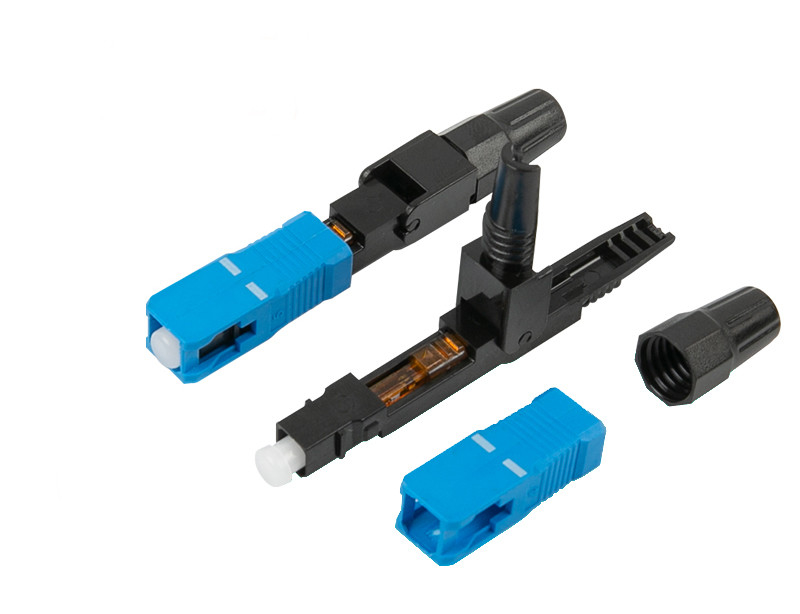

Détails rapides de connecteur :

la queue de connecteur est éteinte écrou de vis, après la vis, la botte peut être secousse, après l'insertion de câble d'interface, puis peut rapidement l'appuyer pour tendre le câble avec l'écrou de vis.

Le connecteur rapide avec l'olive en céramique d'A de trois-cercle de haute qualité de classe, qui améliore la stabilité de produit, assurent à long temps la basse perte

et petit changement ; l'olive peut être UPC ou RPA.

La cannelure du connecteur V est en plastique, avec l'intérieur inclus pré-poli et pré-de meulage de fibre, là est fente claire de fixtion de câble.

Les dispositifs de bride de fibre sont faits de matériaux performants PEI, qui peuvent effectivement empêcher le vieillissement des composants originaux, et la structure interne avec l'anti structure lâche peut effectivement empêcher l'occurrence de la perte excessive de connexion de fibre.

Quelle est la différence du long et court type ?

Le long type est plat pour étendre le câble d'interface et le type court est vertical pour étendre le câble d'interface

Application de fibre optique de connecteur :

Réseau à bande large de campus, fibre à la maison, TV limitée à bande large, bande large intelligente, fibre au bâtiment

COMMENT UTILISER le connecteur rapide sur le site ?

L'opération est simple, insère la fibre optique au point de limite, produit automatiquement d'un peu de recourbement, garde votre radian, ne se redresse pas, ne visse pas l'écrou d'abord et ne ferme pas à clef ensuite le commutateur.

Étape 1 : sortez la botte et mettez-la dans le câble d'interface

Étape 2 : épluchez la gaine de câble d'interface de 5cm avec la strip-teaseuse de câble d'interface

Étape 3 : éraflez le revêtement en dehors du fixateur de longueur avec des pinces de Miller

Étape 4 : essuyez le noyau de fibre avec le tissu de la poussière

Étape 5 : coupez le noyau avec un coupeur

Étape 6 : insérez le noyau de fibre dans le connecteur rapide pour résister au noyau inclus

Étape 7 : employez la botte sur le câble d'interface pour maintenir le câble
