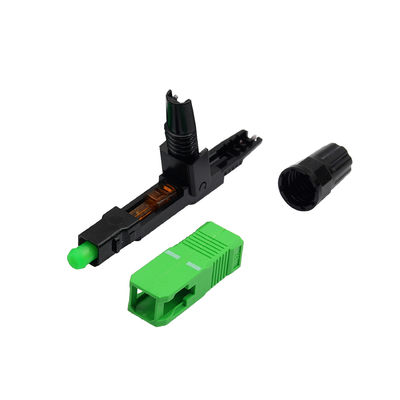

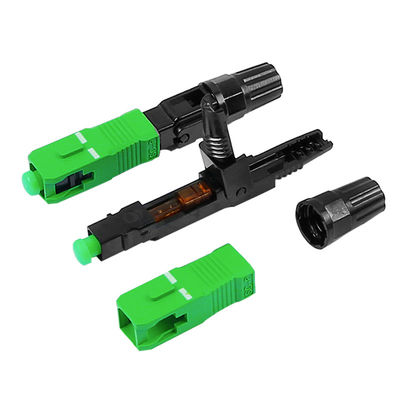

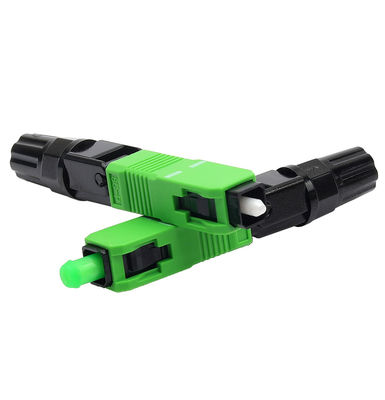

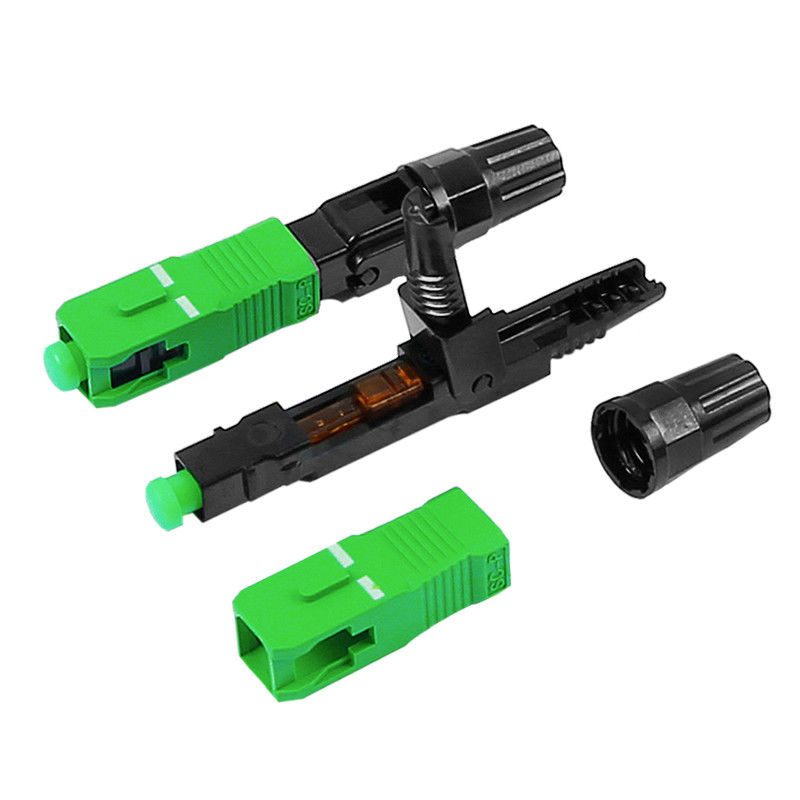

1 connecteur de connexion à champ central SC APC FTTH GPON

1Core SC APC FTTH GPON Connecteur à froid mécanique sur le terrain Vert Installation rapide PEI

Le connecteur à fibre optique rapide est une sorte de connecteur qui peut résoudre le problème du câblage ultra longue distance et de la fibre pour le projet à domicile, il rend les terminaisons de fibres rapides,facile et fiable et effectuer des terminaisons sans aucun tracas et ne nécessitent pas d'époxy, pas de polissage, pas d'épissage, pas de chauffage et peut atteindre des paramètres de transmission excellents similaires à ceux de la technologie standard de polissage et d'épissage.Les connecteurs prépolissés sont principalement appliqués au câble FTTH dans les projets FTTH, directement sur le site utilisateur final.

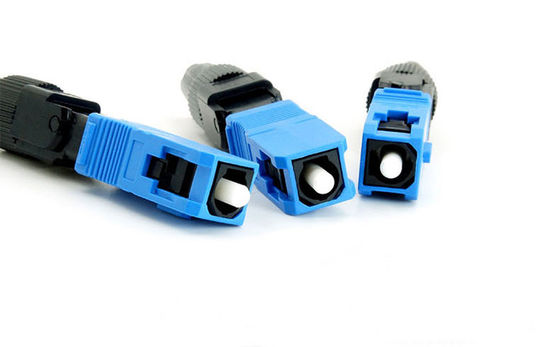

SC UPC 60MM Assemblage du connecteur rapide SC APC 55MM Assemblage du connecteur rapide

Pour les câbles à décharge de 2*3 mm Pour les câbles ronds de 0,9 mm

Connecteur SC à installation de champParamètre technique:

Je suis désolée.

Assurance qualité Pour Connecteur SC à installation de champ:

Quatre fois de broyage et deux fois d'inspection de qualité

Étape 1: broyage 30um

Étape 2: broyage au 9um

Étape 3: 1 mm de broyage

Étape 4: polissage transparent

Étape 5: Détection des extrémités des fibres optiques

Étape 6: Détection des pertes d'insertion et des pertes de retour

Connecteur SC à installation de champCaractéristiques

• Chaque ferrule a été testée à moins de 0,5 dB de perte d'insertion, atteignant la norme TELECOM;
• Adoptez une ferrule en céramique de classe A Three Circle, améliore la stabilité du produit, réduit les pertes et le petit changement;
• La production à grande échelle, la technologie mature, exquise, qui assurent la qualité des connecteurs;
• Il est très pratique et peut être réutilisé plus de 15 fois.
• Des performances de fonctionnement stables, une faible perte d'insertion, un faible coût d'utilisation, un faible taux d'entretien et une vitesse d'installation rapide;

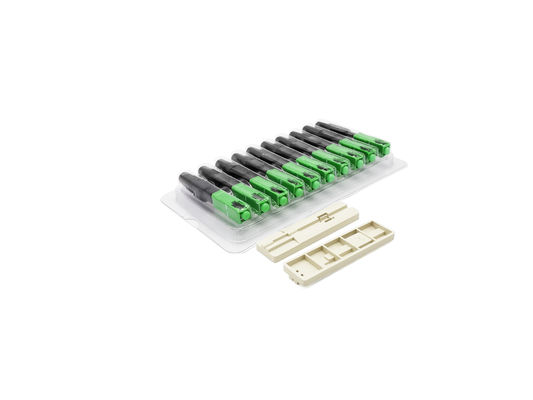

• Chaque 100 pièces seront équipées d'un dispositif de fixation de longueur;
• Conception de la structure humanisée: prédéfinir le point de limite du câble de chute à la soute et générer automatiquement une petite micro-benture en fonction de la longueur de coupe correcte du produit (voir figure ci-dessous).La courbure micro indique que la fibre optique a été en bon contact avec la fibre optique intégrée, et la micro courbure doit exister, mais pas trop grande, sinon la perte pendant la période sera affectée.

Diagramme de la structure des connecteurs de câbles en fibre de verre

Quelle est la différence entre les caractères longs et courts?

Il y a 55 mm et 60 mm. Le type long est plat pour poser le câble de chute et le type court est vertical pour poser le câble de chute

connecteur à fibre SCApplications:

Réseau de large bande du campus, Fibre à la maison, Télévision à large bande limitée, haut débit intelligent, Fibre au bâtiment

Ligne de production de connecteur de montage rapide SC

Connecteur à installation de champInformations sur l' emballage:

100 pièces par boîte intérieure, 1000 pièces par carton,

Comment l'utiliser?

L'opération est simple, insérez la fibre optique au point limite, générez automatiquement une petite quantité de flexion, gardez votre radian, ne redressez pas,Fermez d'abord l' écrous et verrouillez l' interrupteur..

Étape 1: retirez la botte et mettez-le dans le câble de chute

Étape 2: enlevez la gaine de câble de 5 cm avec un décapant de câble

Étape 3: grattez le revêtement à l'extérieur du fixateur de longueur avec des pinces Miller

Étape 4: essuyez le noyau de fibre avec un chiffon poussiéreux

Étape 5: couper le noyau avec une tranchante

Étape 6: insérez le noyau de fibre dans le connecteur rapide pour résister au noyau intégré

Étape 7: utilisez la botte sur le câble de chute pour serrer le câble
