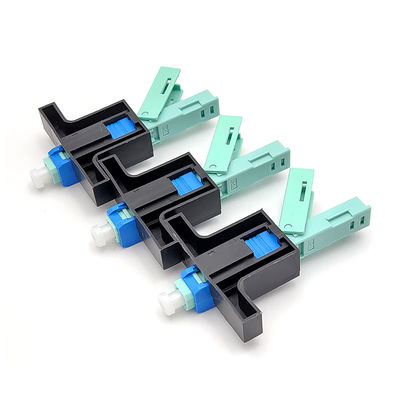

Mode multi installable sur place en plastique de mode unitaire du connecteur 5G 4G de Sc UPC

Mode multi installable sur place en plastique de mode unitaire du connecteur 5G 4G de Sc UPC

FTTH interface le mode unitaire rapide de fibre optique du connecteur 5G 4G de Termiantion d'Assemblée de gisement de Sc UPC du câble 2x3mm

Le connecteur rapide de SC/APC sont usine pré-polie, les connecteurs installables sur place qui éliminent complètement le besoin de main polissant dans le domaine. La technologie prouvée d'épissure mécanique assurant l'alignement de fibre de précision, une usine pré-a fendu la souche de fibre et un cartel index-correspondant de propriété industrielle de gel pour offrir un bas arrêt immédiat de perte aux fibres optiques unimodales ou à plusieurs modes de fonctionnement.

Spécifications

L'information de paquet :

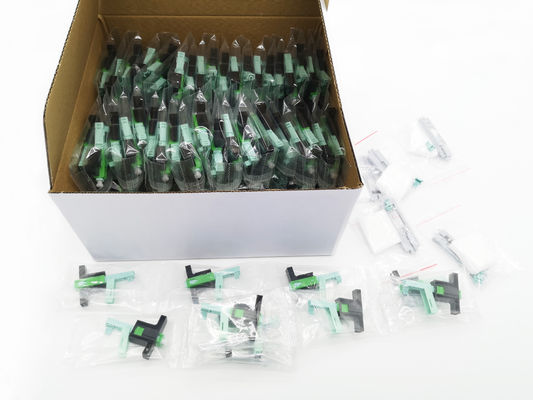

1pc/plastic sac, 100pcs/inner boîte, boîte 10pcs intérieure/boîte de carton

Détails de produit :

Ce plastique de structure de C-cannelure d'utilisation rapide de connecteur pas ou métal en céramique, perte par insertion : le ≤0.2dB moyen, MAX≤0.4dB, perte de retour : ≥50dB.

Aucun besoin époxyde ou poli, installable sur place, fibre incorporée par usine

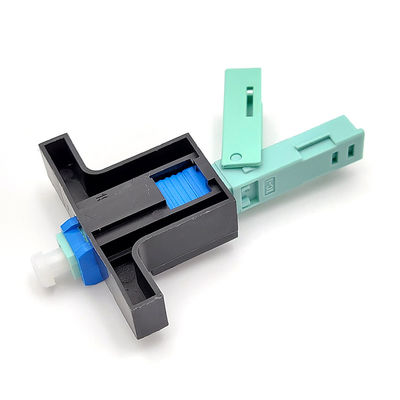

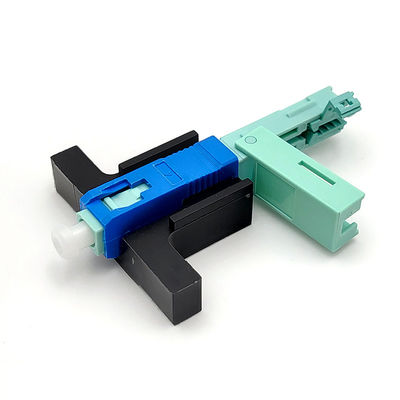

Ce connecteur est Sc/UPC, type de couverture, la longueur totale 53mm, aura le manuel d'utilisation anglais avec l'expédition.

Appliquez-vous à 2mm* câble d'interface plat de 3mm ou de 2.0*1.6mm, qui ont le gabarit de difficulté. pour tenir le câble à la botte pour les deux types de câble.

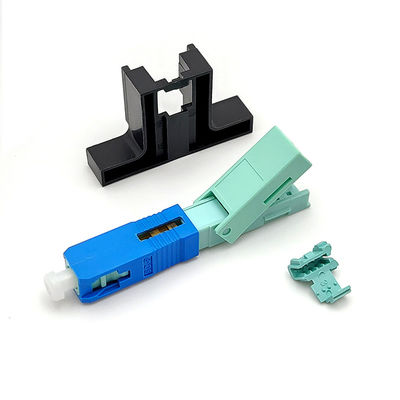

La botte est secousse à travers le type conception, il y a un noir rouvrent l'outil pour multiplient l'utilisation.

C'est bonne représentation de cachetage, ignifuge, et plastique de haute qualité. Tous les produits avec l'olive plate d'UPC, et avec le bouchon anti-poussière avant la livraison, et chacun avec le paquet individuel.

Comment utiliser les connecteurs rapides ?

Traitez la fibre

1. Insérez le câble d'interface dans la strip-teaseuse jusqu'à 50-60mm, et dépouillez la couche de force de câble

2. Pressez le câble dépouillé dans la bride, là soyez 4points pour fermer à clef la fibre

3. Bande la couche de revêtement de câble par l'insertion la strip-teaseuse longitudinale de fibre pour dépouiller le revêtement de la fibre. Ou la strip-teaseuse de Miller d'utilisation alignent de la bride de fibre.

4. Vérifiez la fibre par le recourbement au sujet de la direction 60°into si ok

5. Nettoyez la fibre avec le tissu d'alcool par 0°wipe et 90°again

6. Mettez la bride dans le fixateur de longueur jusqu'à la flèche, et la presse à l'extrémité

7. L'appartement de configuration sur la fente de fendoir de fibre, alignent sur l'extrémité, et couper alors la fibre

8. Enfin la longueur de fibre sera : 19.4mm et 29.4±0.1mm, voient l'image

Assemblée

Vérifiez le casier noir

Insérez la fibre avec l'entrée de V jusqu'à la courbure de fibre, mais pas plus fortement qu'à 1mm que l'entrée V

Gardez le logement, revêtement, et le gabarit au même niveau, enlèvent le commutateur.

Démontage

Assemblez le gabarit auxiliaire, ajustement sur le commutateur à l'extrémité droite

Ouvrez la fibre

Employez le corps convexe exclusif pour ouvrir la couverture, ouvrez la coquille

Augmenter 15°to retirer la fibre

D'autres types semblables :

Application

• Environnements de lieux
• Connexions au bureau pour des environnements de LAN
• Tableaux de connexions
• Arrêt direct d'équipement
• Fibre aux applications d'abonné/maison (FTTH)
• Conditions de réparation/remplacement
• Fils test d'équipement

2. appliquez-vous à 2mm* câble d'interface plat de 3mm ou de 2.0*1.6mm

3. Plastique de structure de C-cannelure pas ou métal en céramique, bonne représentation de cachetage, ignifuge

4. perte par insertion : le ≤0.2dB moyen, MAX≤0.4dB

5. perte de retour : ≥50dB

6. Aucun besoin époxyde ou poli, installable sur place, fibre incorporée par usine
