Détails des produits

Maison Produits

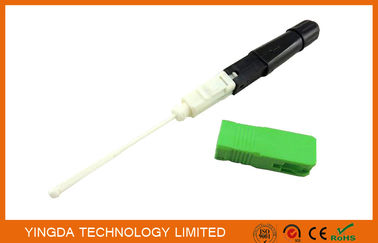

Épissure de fusion de Sc/RPA - sur Sc installable sur place 0.9mm de connecteur de FIC

Name: Épissure de fusion de Sc/RPA - sur Sc installable sur place 0.9mm de connecteur de FIC
Brand: YINGDA TECHNOLOGY LIMITED
SKU: FS-SCA-09-09G
Price: 0.19 USD
Availability: InStock

Nom De Marque:	YINGDA
Numéro De Modèle:	FS-SCA-09-09G
Nombre De Pièces:	100 pcs
Prix:	0.19USD-0.72USD
Délai De Livraison:	5 jours ouvrables après paiement obtenu
Conditions De Paiement:	T / T ou union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO

Application:

FTTH, LAN, ODF

Type de connecteur:

SC/RPA

Type de fibre:

SMF-28e

Type de câble:

mode unitaire 9/125um

Diamètre de câble:

0.9mm

couleur de maison de conneector:

bleu

Perte par insertion:

maximum <0.5dB, Typical<0.3dB

perte de retour:

≥65dB

Nom du produit:

connecteur à fibre optique, connecteur à fibre optique, connecteurs à câble, connecteur installable

Détails d'emballage:

5 morceaux ou 10pcs/boîtes de boursouflure

Capacité d'approvisionnement:

500 000 pièces par mois

Mettre en évidence:

Connecteur Assemblée rapide

Connecteur de FTTH

Description du produit

Épissure de fusion de Sc/RPA - sur Sc installable sur place 0.9mm de connecteur de FIC

Description

Fusion de SC/APC épissure-sur le type de fibre optique connecteur rapide d'ISIS de connecteur, mais son point de épissure à l'intérieur

l'extrémité de connecteur, éliminent d'une manière equivalente les tresses en épissant. L'avantage n'est aucun besoin

protection supplémentaire après qu'épissure, telle que le plateau d'épissure, fermeture d'épissure, boîte de distribution. Dans le contrat

à la conception du connecteur d'épissure mécanique, il aintenance mécanique de connecteur de V-cannelure d'économies

et coût d'opération et durable, qui retourne le concept ce coût élevé de machine d'épissure

et ne vous appliquez pas à la construction de FTTH.

Application

Connexion terminale de fibre optique de FTTH
Réseau de LAN
Réforme d'ODF et la nouvelle corde de correction d'ODF sur le site.

Caractéristiques

Bas coût d'opération, rendement élevé
Réalisez rapidement la connexion sur place d'arrêt
Opération ou utilisation facile
Les pièces de soudage par pression adoptent la nouvelle conception unique de structure
installation sans injectino de colle, aucun meulage, aucun consommables
La qualité élevée d'installation, l'indice de réussite élevé et l'installation jeûnent, etc.
Facile à porter
Dimensions mécaniques précises
Tous les matériaux se conforme à ROHS

Spécifications

Article	Paramètre
Câble	câble de 0,9, de 20,3.0mm ou câble d'interface
Diamètre de fibre	125um G657A1 découvrent la fibre)
Diamètre serré d'amortisseur	250um
Type de fibre	Mode unitaire OS1 9/125um
Perte par insertion	≤0.3dB
Perte de retour	≤-50dB UPC, ≤-65dB RPA
Étanchéité nue de solide de fibre	>250g
La température fonctionnante	-40℃-+80℃
Force Tensible	60N (5kgs pour 2mins)
Essai de baisse	4 mètres de ciment de direction de haut de plancher à la fois, dans 3times total

L'information d'ordre

FS-XXX-XX-XXX

1 - 2 -34

Fusion de FS=

épissure

Type de connecteur

Fibre à l'intérieur

Câble applicable

diamètre

Couleur de Chambre

SCU=SC/UPC

SCA=SC/APC

FCU=FC/UPC

09=0.9mm

25=250um découvrent la fibre

09=0.9mm

20=2.0mm

30=3.0mm

B=blue

B=black

G=green

Fusion Épissure-sur des étapes d'instruction de connecteur

1. Préparation

2. Mettez le logement et l'écrou de tube de chaleur-rétrécissement dans le câble de fibre

3. Employez la strip-teaseuse de plat-fibre pour dépouiller la bâche environ 45mm

4. Employez la strip-teaseuse de fibre pour dépouiller l'annonce de revêtement de couche de fibre nettoient la fibre, puis placent la fibre optial au support.

5. Coupez la fibre par le fendoir de fibre

6. Placez le support assemblé dans la machine d'épissure de fusion

7. Dépouillez la couche de revêtement de fibre de 0.9mm

8. Nettoyez le de fibre optique et mettez-le dans le support de la machine de pince de fusion

9. Coupez la fibre par le fendoir de fibre

10. Mettez le support dans la machine de pince de fusion

11. Après le support deux que les outils préparent, ferment la machine de fusion, fusion de début

12. Après fusion, ouvrez la machine et sortez l'épisser-connecteur entier soigneusement

13. Insérez le tube de chaleur-rétrécissement à la queue du l'épisser-connecteur soigneusement, puis mettez le connecteur épissé par totalité dans la machine de fusion et commencez à réchauffer

14. Enlevez le connecteur de la machine de fusion après environ le chauffage 90s, et puis du refroidissement pour environ 5s sur

10s.

15. Accomplissez l'assemblée

* Veuillez utiliser la machine de fonte adaptée aux besoins du client de FTTH

* Consommables recommandés :

Gardez un approvisionnement en articles suivants

Alcool dénaturé
Tissus non pelucheux
Tampon de coton

Épissure de fusion de Sc/RPA - sur Sc installable sur place 0.9mm de connecteur de FIC 0

Les étiquettes:

Connecteur Assemblée rapide

Connecteur de FTTH

pince mécanique
