24 fermetures intégrées optiques fixées au mur de boîte de jonction de fibre du câble d'interface des noyaux pp des ports 96 IP68
Lieu d'origine | La Chine |
---|---|
Nom de marque | YINGDA |
Certification | ISO |
Numéro de modèle | FDB0224F |
Quantité de commande min | 100PCS |
Prix | negotiable |
Détails d'emballage | 1pc/box, boîte 4pcs/shipping |
Délai de livraison | 1 semaine |
Conditions de paiement | T / T, Western Union |
Capacité d'approvisionnement | 100K par mois |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériau | PP | Dimension | 380*245*155mm |
---|---|---|---|
Capacité maximale | 144cores | plateau maximal d'épissure | 6pcs, 24fiber/plateau |
couleur | Black | Caractéristiques | port non coupé pour le câble d'alimentation |
Diamètre de câble | 10~17.5mm | Type de joint | boucle et vis |
Application | Bâti de poteau de FTTH ou bâti de mur | ||
Surligner | boîte de jonction optique de fibre,boîte de jonction de câble optique de fibre |

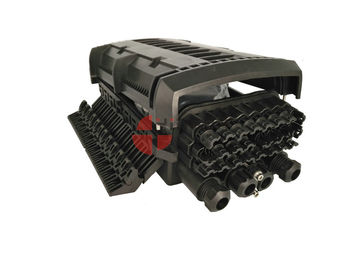

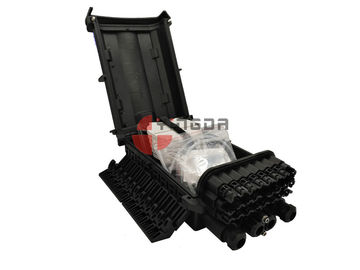

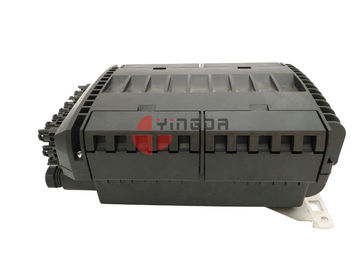

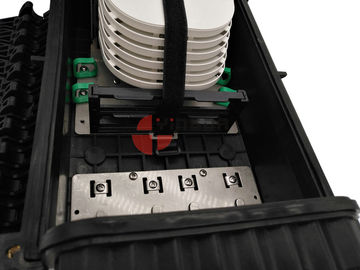

24 fermetures intégrées optiques fixées au mur de boîte de jonction de fibre du câble d'interface des noyaux pp des ports 96 IP68

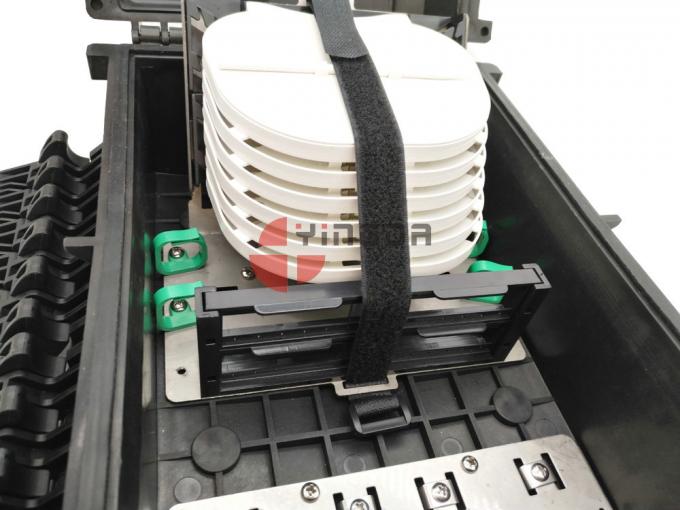

FDB0224F est conçu pour sceller sans vis et boucles. La dimension compacte et secousse-au-dessus de la couverture apportent l'opération facile aussi bien qu'accomplissent la fonction. Les plateaux d'épissure sont joints avec une charnière sur un côté, qui facilite l'opération dans chaque plateau. Vous pouvez enlever chaque plateau, après épissure, puis la fixez dans la fermeture. Elle est conçue pour empêcher des dommages d'opération.
Spécifications
Dimension (millimètres) | 380*245*155 | Capacité maximale (fibre simple) | 72/144cores |
Poids (kilogrammes) | 4.5~5 | Type de cachetage | Mécanique |
Ports de câble | 1 a entré le port de câble pour le câble non coupé du diamètre de 10~17.5mm. 2 ont produit des ports de câble pour le diamètre de câble de 8~17.5mm. 24 a produit des ports de câble pour le diamètre de câble moins de 4mm. | Choisissez la capacité de plateau d'épissure (la fibre simple) | 12/24 |
Épissez la quantité de plateau | 6pcs | Matériel | Pp |
3.Structure

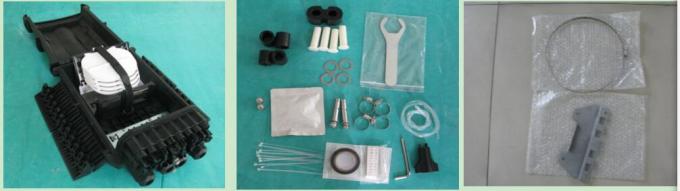

3,1 fermeture et accessoires (image 1)
Image 1
Liste de pièces
Kits principaux
S/N | Description | Quantité | Note |
1 | Couvercle | 1 | 337 (L)×242 (W)×63 (H) millimètre. |
2 | Base | 1 | |
3 | Bague d'étoupage | 1 | Cachetage de boîte |
4 | 8202 parts de scellage | 16 | Ports de câble de cachetage |
5 | Plateau d'épissure | 4 | Pour l'épissure et le stockage de câble |
6 | Couverture de plateau d'épissure | 1 | |
7 | Bandage de plateau d'épissure | 1 | Réparation de plusieurs plateaux d'épissure |
8 | Boulon d'attache | 2 | Couvercle de fixation et couverture de la fermeture |
9 | Boucle | 4 | Couvercle de fixation et couverture de la fermeture |
10 | Écrous serrés | 16 | Ports mous de scellage de câble |
11 | Outil serré | 1 | Special pour fortement les écrous |
12 | Panneau de fixation de câble | 1 | Câble non coupé de réparation |
13 | Panneau d'installation d'adaptateur | 4 | Un panneau d'adaptateur pour 6 adaptateurs de simplex de Sc |
14 | Parenthèse de plateau d'épissure | 1 | Installez 6 plateaux d'épissure |
15 | Bouchon de capot supérieur | 1 | Capot supérieur de limite |
16 | Écrous en plastique | 2 | Câble de fixation |
Caractéristiques

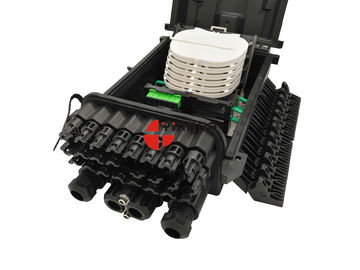

1 ports non coupés, 2 ports ronds, ports de câble de l'interface 24pcs, se perfectionnent pour la fibre à la distribution par câble de travail et la division et le termiantion.
chaque boîte avec le plateau 6pcs démontable, et panneau d'adaptateur de Sc 24pcs, et feuillard pour la difficulté et le cheminement de câble.
La boîte est forte, la boucle est conception unique, plastique de haute résistance d'ingénieur, l'intérieur ont également des colliers.
toutes les pièces en métal est acier inoxydable, approprié à l'application extérieure, si vous avez besoin de petite feuille, peuvent faire également.

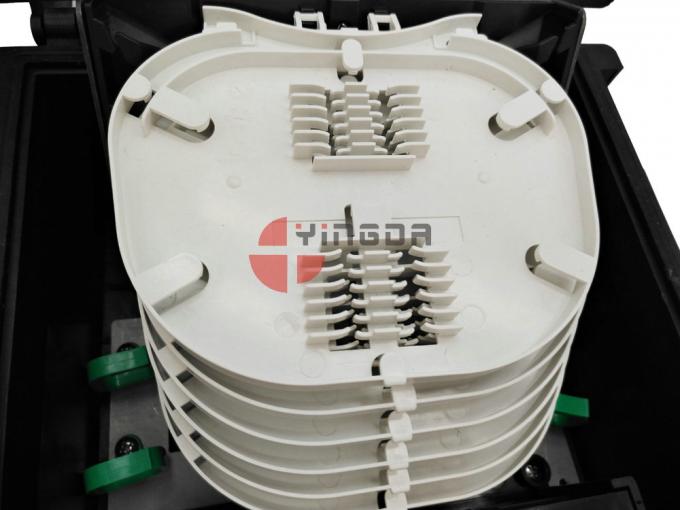

le plateau d'épissure peut le maximum 12cores, la double de fusion fibre 24cores ; il peut également mettre le maximum 1x, 1x4, tube optique de diviseur de PLC de la fibre 1x8 sur la cannelure. c'est la même taille précise comme tube en acier.
Pièces standard
S/N | Description | Quantité | Note |
17 | Mur montant le kit | 1 | Pour le support de mur |
18 | Boulon d'anchrage d'expansion | 2 | Pièces du mur montant le kit |
19 | Boulon d'hexagone | 2 | Pièces du mur montant le kit |
20 | Lien en nylon (3*120mm) | 12 | Câble de fixation |
21 | Douille de fusion (Φ1.0*60mm) | Selon les noyaux de fibre. | Épissure de câble |
22 | tube de bobine de 0.2m | 1 | Protégez la fibre |
23 | Bande d'isolation | 1 | Fixation auxiliaire |
24 | tube de 0.5m EVA | 1 | Protégez la fibre |
25 | Plus sec | 1 | |
26 | Clef à six pans M6 interne | 1 | Outil pour ouvrir la boîte |
27 | canon isolant 14# | 2 | Pour le diamètre de câble. De 12-17.5mm |
28 | canon isolant 41# | 2 | Pour le diamètre de câble. De 8-12mm |
29 | Prise en plastique | 4 | Scellez le port de câble |
30 | Repassez la clé | 1 | Outil |
Pièces facultatives
S/N | Description | Quantité | Note |
25 | Polonais montant le kit | 1 | Pour le support de poteau |
26 | Valve | 1 | Essai scellant la représentation |
