96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

Informations de base
Lieu d'origine: La Chine
Nom de marque: YINGDA
Certification: ISO
Numéro de modèle: FDB0208Y
Quantité de commande min: 100PCS
Prix: Negotiable
Détails d'emballage: 1pcs/box
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: Pcs de 100 K par mois
Détail Infomation
Matériau: PC + ABS couleur: Gris, noir
Dimension: 345*220*95mm Adaptateur/outport: Adaptateur de Sc renforcé par 8pcs de maximum
Capacité maximale: 96 noyaux Entrée de câble: 1 entrée réservée non coupée du câble Port+2
PLC Splitter: Mini diviseur de PLC 1x8 Application: Bâti de mur, bâti de Polonais, Aérien-accrochant
Type de cachetage: cachetage mécanique plateau maximal d'épissure: 4PCS (24 fibres/plateau)

Description de produit

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc



Cette boîte optique de diviseur de fibre peut supporter aux adaptateurs renforcés par 8pcs. Elle est employée comme point d'arrêt pour que le câble d'alimentation se relie au câble d'interface dans le système de réseau de FTTx. Ses plateaux d'épissure sont joints avec une charnière sur un côté, qui facilite l'opération dans chaque plateau. Vous pouvez enlever chaque plateau, après épissure, puis la fixez dans la fermeture. La boîte intègre l'épissure de fibre, la division, la distribution, le stockage et la jonction de câble dans une boîte solide de protection.



Caractéristiques

  • Imperméabilisez la conception avec le niveau de la protection IP-65.
  • Intégré avec la cassette d'épissure d'aileron- et le support d'adaptateur.
  • la capacité de l'épissure 96F et 8 positions pour le Sc ont renforcé des adaptateurs.
  • Installation, faciles prêts à l'emploi pour l'entretien et l'expansion.
  • Contrôle de rayon de cintrage de fibre plus de 40mm.
  • accès de 180 degrés avec la structure ridée de serrure.
  • Le diviseur de PLC 1*8 peut être installé dans chaque plateau d'épissure comme option.
  • 8 PCs d'adaptateur imperméable renforcé préinstallé pour le Sc.
  • 1 port non coupé de câble (10-16.5mm) pour le câble non coupé et 2 ont réservé l'entrée de câble pour le câble de distribution (8-16.5mm).

Spécifications

Modèle FDB0208Y
Matériel PC+ABS
Dimension 345*220*95mm
Port de câble 1 port non coupé, 2 a réservé l'entrée de câble
Dimension de câble port non coupé : 10-16.5mm ; port 2 réservé : 8-16.5mm
Câble Outport mini ports de connecteur de l'optiTap 8pcs
Max. Capacity 96 fibres (4 plateaux, 24F/tray)
Structure de cachetage Cachetage mécanique (boucle et vis)
Diviseur de PLC Diviseur maximal du micro 1x8
Couleur Gris, noir
Catégorie d'IP IP65
Application Bâti de mur, bâti de poteau ou Aérien-accrocher
Poids 1.2KGS



Plus de détail

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

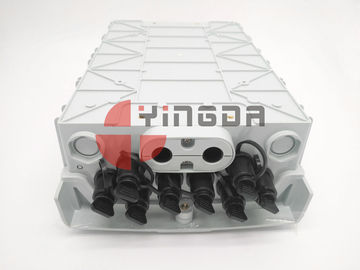

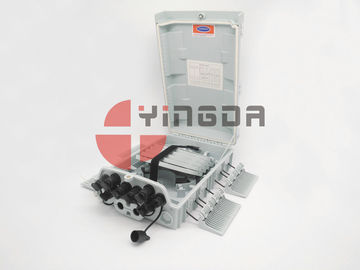

                           Externe de la boîte à l'intérieur de la boîte

  • Il y a le total du plateau de l'épissure 4pcs qui peut épisser 24 fibres pour chaque plateau.
  • Décrivez 2, difficultés noires de courroie d'A tous les plateaux d'épissure pour éviter des dommages.

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

                        Le fond du couvercle de boîte



96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

  • L'image 1 montre l'intérieur du plateau d'épissure, chaque plateau d'épissure peut épisser 24 fibres maximales. Il y a une cannelure pour mettre le tube en acier du mini diviseur de PLC.
  • L'image 2 montre la couverture du plateau d'épissure, il y a un outil sur la couverture. nous pouvons employer l'outil pour lover et des fibres de stockage.

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

              À l'intérieur de du mini connecteur d'optiTap externe du mini connecteur d'optiTap

  • Peut utiliser le bouchon anti-poussière noir pour bloquer les ports si n'employez pas les outports. Le chapeau noir est imperméable.

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

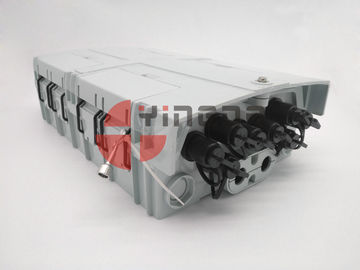

  • Des deux côtés du port non coupé, il y a de 2 entrée réservée de câble. Comme le cercle rouge a marqué.
  • Peut installer la glande de câble (image 2) sur l'entrée réservée de câble.

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

  • Montre la couverture de la boîte, cette boîte est scellé par la vis et la boucle.
  • Comme image ci-dessus, il y a une marque de laser sur le milieu de la couverture

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

  • Les pièces en métal sont les accessoires fixés au mur. Nous installons les pièces en métal au dos de la boîte (en tant que marqué rouge).
  • Si les kits de bâti de poteau du besoin, nous indiquent svp.

96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc96 boîte de jonction extérieure de câble optique de fibre des noyaux FTTH avec le connecteur renforcé de Sc

                             Caisse d'emballage d'accessoires



Accessoires standard

Épissez l'outil de gestion de cassette et de câble, écrous d'installation - et - des boulons, douilles de protection, collier de la conduite, tube de câble, clé, la clé, joint en caoutchouc pour l'entrée de câble.



Accessoires facultatifs

Polonais a monté des kits, kits accrochants aériens.
