Connecteur rapide classé par SC/APC noir IP68 d'Assemblée du corps de boîte FTTH pp de câble optique de fibre

Le diviseur optique SC/APC de mini de fibre de FTTH pp de câble 1:8 de corps de boîte a classé le connecteur rapide d'Assemblée



12 la mini fermeture d'épissure de câble optique de fibre de dôme des noyaux FTTH est vite installée et fermeture scellée fiable.

Avec du plastique d'ingénierie dans la formule scientifique, injection-bâti, et excellente force mécanique, elle peut empêcher

vieillissant effectivement causé par froid, chaud, l'oxygène, etc. UV. Avec ignifuge, imperméable, antivibration et anti

effectuez la boîte, la fermeture pourrait protéger les joints de câble optique contre de tension, impact, en se pliant, aplatissement, tordant,

et compression axiale. Tous les accessoires de cachetage ont qualifié dans l'essai de résistance de fourmis de viscosité et blanches.

Représentation fiable de cachetage, commode pour l'usage répété.



Spécifications

Modèle	Capacité de plateau	Dimension/mm	Port d'entrée et diamètre disponible de câble.	Matière première
GJS-0208S	12cores	183*182	1 port ovale : Ф10-Ф16 8 ports d'adaptateur de Sc de PCs pour le câble d'interface	Dôme et base : P.P modifié Plateau : ABS
Méthode de cachetage		Pleine manière mécanique de cachetage.	Application	Mur ou bâti de poteau
Rayon de cintrage		> 40mm	Longévité	25 ans
Diviseur disponible		1 1:8 de morceau/diviseur micro PLC de 2:8

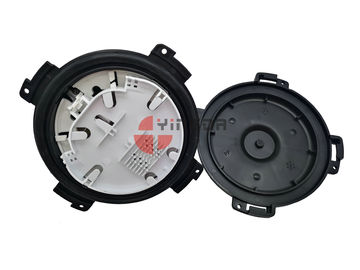

Caractéristiques de coffret d'extrémité de fibre de FTTH



1. la couche supérieure est pour la fusion et la difficulté d'entrée de diviseur.

c'est petite taille, poids léger, grande capacité : 12cores pour la fusion, peut tenir le diviseur de PLC de 1pc 1 à 8 dans le plateau d'épissure de fusion, et il y a support d'adaptateur de Sc pour fixer l'entrée du diviseur, vous peut mettre le tube en acier de diviseur dans le plateau aussi.

assez d'espace pour le stroage et la gestion de fibre.

2. la deuxième couche en bas du plateau d'épissure de fusion est pour le secteur de gestion de câble optique de fibre avec des brides, et vous pouvez fixer le tube en acier du diviseur dans l'agrafe blanche.

en bas de la boîte, c'est des ports d'adaptateur de Sc 8pcs, et il y a des tiges de rix de câble en métal pour le câble d'alimentation d'entrée (port exprès de mi envergure), avec le joint en caoutchouc pour IP65 imperméabilisent la catégorie.



3. ports de câble : 1 mi port de câble d'envergure pour l'entrée de câble et la sortie non coupées, outports d'adaptateur de Sc 8pcs, vous pouvez directement utiliser le connecteur rapide ou les connecteurs normaux de Sc pour finir la construction sur place, elle est rapide et bon marché que de mini adaptateurs de Sc de Huawei.

    NOTE : le whould de bouchon anti-poussière de Sc soit type pointu, ou bien u ne peut pas le prendre outre de quand installez l'adaptateur dans la boîte.

L'information de paquet :

intérieur avec le sachet en plastique, et les kits de bâti de poteau de bâti de mur, le lien en nylon, la douille de protection de heatshrink, la marque de label, etc.

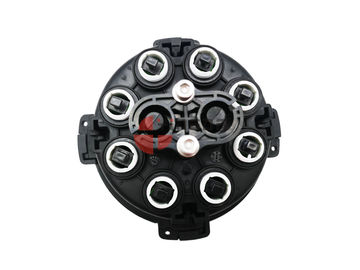

Port de câble et prise imperméable de connecteur rapide :







Diagramme de câblage :

Application :
Très utilisé pour se relier ou s'embrancher les fibres extérieures de câble optique dans des applications aériennes.

Le cachetage entièrement mécanique et rouvrent la conception, disponible pour la fente avec les connecteurs rapides sans

ouvrez la fermeture. Fournissez la tige facultative de valve et de terrien. Structuré intérieur simple et facile

à l'installation, est le meilleur choix pour la construction de réseau.



Paramètre technique :

La température fonctionnante	-40ºC~+65ºC
Pression atmosphérique	62-106kPa
Tension axiale	> 1000N/1min
Étirage de la résistance	>² de 2000N/10cm (1min)
Aplatissez la pression	>2000N/100mm (1min)
Résistance d'isolation	>2 × 104MΩ
Force de tension	15KV) (de C.C/1min, aucun arcover ou panne
Cycle de la température	-40ºC~+65ºC, avec de la pression intérieure 60 (+5) Kpa, cycle : 10times, la diminution de la pression ne peut pas dépasser 5Kpa à la température ambiante.
