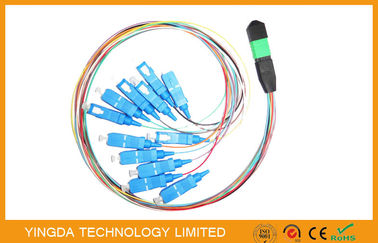

Corde de correction du câble équipé de fibre de brin de l'hydre 12 de Sc/MTP MPO pour FTTX

Informations de base
Lieu d'origine: Shenzhen (Chine).
Nom de marque: YINGDA
Certification: ISO SGS ROHS
Numéro de modèle: MPOm-12SC
Quantité de commande min: 100 pcs
Prix: negotiable
Détails d'emballage: 1 boîte de PC, 200 PCs/boîte de carton
Délai de livraison: 7jours après paiement
Conditions de paiement: Western union, T/T
Capacité d'approvisionnement: 10.000 PCS par mois
Détail Infomation
Connecteur: Mâle de MPO Type de fibre: OM2
Compte de fibre: 12 noyaux Endroit d'installation: cassette ou panneau
Application: Centre de traitement des données, haute densité Longueur du câble: 1meter
Diamètre de câble: 0.9mm

Description de produit


12 câble équipé d'hydre de Sc des brins MPO, 12 corde de correction des fibres MTP pour FTTX

Le câble équipé de MTP MPO soutient des applications plus élevées de la Manche d'Ethernet et de fibre de vitesse
(Fibres OM3, OM4 et OS1/OS2), et fibre multimode de legs (OM1 ou OM2).
Cet article est mâle de MPO (avec des goupilles de guide) rassemblé avec le câble de 0.9mm aux connecteurs de simple-fibre.
Tous les types de connecteur de simple-fibre connectent disponible pour les choix (Sc, LC, E2000, MTRJ, etc.)

Caractéristiques

  1. Haute performance en IL et RL
  2. Disponible dans la fibre 8,12
  3. Dimension précise
  4. 100% sur place examiné


Application

  • Installation du module intérieur de cassette de fibre de MPO


Propriétés optiques


Article

Unité

Paramètres

Connecteur

--

Norme de SM
 olive

Élite de SM basse
 olive de perte

Norme de millimètre
 olive

Millimètre d'élite basse
 olive de perte

L'IL

Typique

(DB)

0,35

0,20

0,35

0,20

Maximum

(DB)

0,75

0,35

0,60

0,35

RL

(DB)

≥60 pour RPA (angle 8 polonais)

≥20 pour le PC

(DB)

≥50 pour le PC

--

Femelle/mâle

(DB)

Mâle : Avec des goupilles, femelle : Sans goupilles

Résistance à la traction

(DB)

≤0.3 (66N maximum)

Vibration

(DB)

≤0.3 (10 | 55Hz)

Cycle de la température

(DB)

≤0.3 (- 40 | 75℃, 21Cycles)


Paramètres de visage d'extrémité


Article

Unité

Paramètres

SM

Millimètre

Rayon de la courbure X

(millimètre)

Minute 2000

Rayon de courbure de Y

(millimètre)

Minute 5

Taille de fibre

(nanomètre)

1000 | 3500

différence optique globale de taille

(nanomètre)

Max : 500

différence adjacente de taille de fibre

(nanomètre)

Max : 300

Angle d'axe des abscisses

(°)

-0,2 | 0,2

Angle d'axe des ordonnées

(°)

PC : -0,2 | 0,2 RPA : 7,8 | 8,2

-0,2 | 0,2

dépression de fibre optique

(nanomètre)

NON-DÉTERMINÉ

-100 | 200

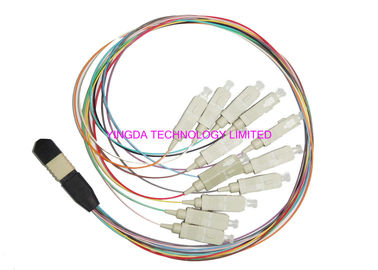

8-Fibers MPO/ensemble connecteur masculin avec la structure de connecteurs de Sc 8PCS

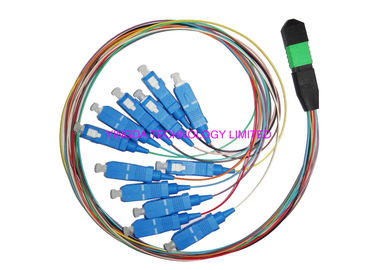

Corde de correction du câble équipé de fibre de brin de l'hydre 12 de Sc/MTP MPO pour FTTX
L'information d'ordre


Article

Unité

Paramètres

Connecteur type1# de ①

--

MPO-female*, MPO-mâle

② Endface 1#

--

PC, RPA

Compte de fibre de ③

--

2, 4, 8, 12 et 24 fibres de la TA

Type 2# de connecteur de ④

--

MPO-female*, MPO-mâle, FC, Sc, St, MU, LC, E2000

⑤ Endface 2#

--

PC, UPC, RPA

Mode de fibre de ⑥

--

SM (OS1, OS2), MILLIMÈTRE (OM1, OM2, OM3, OM4)

Diamètre extérieur de câble de ⑦

(millimètre)

Φ2, Φ3, Φ4

Longueur de ⑧

(m)

L= 1, 2, 3, 4…

Longueur de tresse de ⑨

(m)

L1=0.5, 0,6, 1,0

Type de câble de ⑩

--

RJ : Câble plat de veste, RB : Câble plat nu,
MIC : mini câble 250um rond


Le ※ pour le connecteur femelle de MPO, femelle peut être commis dans l'information de commande
