De 144 du noyau FC de Sc LC de St du connecteur ODF de fibre tableaux de connexions d'unité de cassette charge optique entièrement

Informations de base
Lieu d'origine: La Chine
Nom de marque: YINGDA
Certification: ISO, SGS
Numéro de modèle: ODF-UT144-SC/FC
Quantité de commande min: 100PCS
Prix: Negotiable
Détails d'emballage: 1 sac de PC/plastoc
Délai de livraison: 3-5 jours
Conditions de paiement: T / T ou union occidentale
Capacité d'approvisionnement: 50,000pcs par mois
Détail Infomation
Température de travail :: -40~+85 (℃) Type optique de fibre: Monomode
Standard de l'industrie: Telcordia TA-NWT-001209 Type de connecteur: FC/PC
Bouchon anti-poussière: rouge

Description de produit

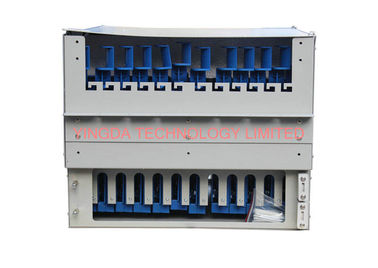

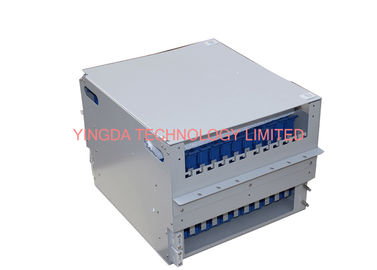

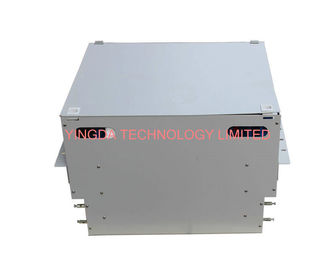

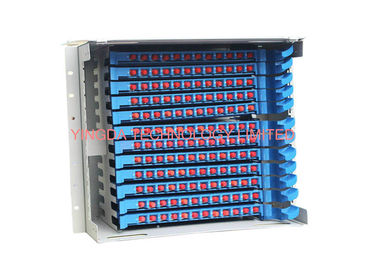

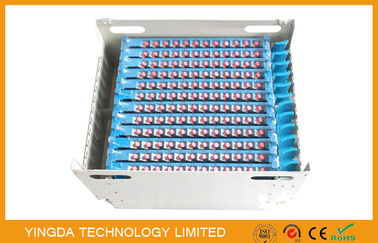

144 du noyau FC de Sc LC de St du connecteur ODF de distribution de cadre de fibre de tableau de connexions d'unité de cassette charge optique entièrement





Le cadre de distribution de fibre optique d'ODF est norme le châssis de 19 pouces, capacité du noyau 12 à 96core,

une forte densité, toute la conception modulaire. Cette boîte d'unité font la fibre épissant, stockage de câble de fibre, câble

 la distribution dans un ensemble, chaque module fondu de distribution peut être individuellement extraite, satisfont

le besoin en marche et en arrêt de l'opération de cadre.



Le cadre de distribution optique de grande capacité sont également bonne opération, module fondu de distribution

peuvent être FC installé, Sc, St, LC et beaucoup d'autres adaptateurs, et conviennent à la fibre commune

les tresses optiques et le tresse de ruban, équipé du plateau de fonte d'unité de fibre intégré 12 par noyaux, peuvent

est directement soudé.





Paramètres techniques principaux



  1. La température d'environnement : -5 ~+45°C
  2. Hygrométrie : ≤85% (+30°C)
  3. Pression atmosphérique : 70~166 KPa
  4. Atténuation de connecteur (interchangeable et répétition) : ≤0.5dB
  5. Perte par insertion : ≤ 0.3dB
  6. Perte de retour : ≥ 60dB de RPA ; ≥ 50dB d'UPC ; ≥ 45dB de PC
  7. Pression entre l'endroit de protection et le cadre de distribution à haute tension : ≥ 3000V (C.C), 1min aucune panne, aucun arc
  8. Résistance d'isolement entre l'endroit de protection et le cadre de distribution à haute tension : ≥ 100MΩ/500V (C.C)
  9. En cascadant le module d'intégration d'épissure de 12 ports, 12-144 noyau configurable, noyau 12 par plateau
  10. Maintenant l'adaptateur de FC/SC/ST/LC, l'adaptateur était de 30 degrés de disposition, assurent la fibre sautante pliant radius≥40mm, mais également peuvent éviter les yeux de brûlures de laser.



Caractéristiques de structure



  • Fait du plat laminé à froid de haute qualité et du jet électrostatique extérieur, bel aspect
  • L'utilisation de porte de haut en bas et latérale a importé la serrure
  • Le panneau d'adaptateur de barre peut être les adaptateurs installés comme : FC, Sc, St, LC, etc.
  • Configure a renforcé le noyau et le siège fixe de câble, accessoires complets



Avantage de représentation



  • Bonne représentation de scellage, configuration flexible, installation rapide
  • Placez trois fonctions : l'épissure de fibre optique, stockage de câble, distribution par câble dans un ensemble
  • L'opération facile, fondre fiable, protègent la sécurité
  • La pleine protection de la fibre sautante, assurent le ≥ 40mm de rayon de cintrage



Capacité

Pièces de rechange

Size/mm

Filet weight/kg

noyau 12

Plateau d'épissure, douille, tube d'amortisseur

485*300*50

3,9

24 noyaux

Plateau d'épissure, douille, tube d'amortisseur

485*300*75

4,7

coe 48

Plateau d'épissure, douille, tube d'amortisseur

485*300*140

6,9

noyau 96

Plateau d'épissure, douille, tube d'amortisseur

485*300*252

11

144Core









De 144 du noyau FC de Sc LC de St du connecteur ODF de fibre tableaux de connexions d'unité de cassette charge optique entièrementDe 144 du noyau FC de Sc LC de St du connecteur ODF de fibre tableaux de connexions d'unité de cassette charge optique entièrementDe 144 du noyau FC de Sc LC de St du connecteur ODF de fibre tableaux de connexions d'unité de cassette charge optique entièrement
