Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre

Chine Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre fournisseur
Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre fournisseur Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre fournisseur Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre fournisseur Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre fournisseur

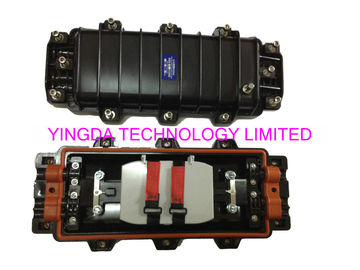

Image Grand :  Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: YINGDA
Certification: ISO
Numéro de modèle: GJS-H010

Conditions de paiement et expédition:

Quantité de commande min: 100 unités
Prix: Negotiable
Détails d'emballage: 1pc/boîte, 10 PCs/boîte de carton
Délai de livraison: 7days après obtiennent le paiement
Conditions de paiement: T/T, MoneyGram, Western Union
Contact Now
Description de produit détaillée
Matériau: PC Ports de câble: 3in 3out
Capacité maximum: fibre bunchy de 96 noyaux, 144cores pour la fibre de ruban Diamètre de câble: 8-20mm
Dimension: 430x180x125 millimètre quantité de plateau d'épissure: 4 pcs
capacité de plateau d'épissure: 24fibers/36 fibres (ruban) logo de client: OK
Exemple: OK

Clôture optique horizontale d'épissure de fibre sous le noyau au sol de la fermeture 96 de joint de fibre

3 horizontaux dans la fermeture optique d'épissure de la fibre 3, sous le noyau au sol de la fermeture 96 de joint de fibre





Modèle : GJS-H010



Application : antenne, au fond, mur-support, conduit-support, handhole-support.

La température ambiante température de -40℃ à +65℃.





SStructure de la boîte d'épissurage de fibre

Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre



Caractéristiques

Dimension extérieure (LxWxH) 430x180x125 (millimètres)
Poids (à l'exclusion de la boîte extérieure) 2500g-2825g
Nombre d'orifices de sortie d'admission/ 3 (morceaux) de chaque latéral (total 6 morceaux)
Diamètre de câble de fibre Φ8-Φ20 (millimètre)
Capacité de FOSC

Bunchy : 12-96 (noyaux)

Ruban : maximum 144 (noyaux)

Diamètre interne 320x120x100 (millimètre)
Capacité de plateau d'épissure Bunchy : 12, 24 (noyaux) ; Ruban : 3 (morceaux)



Composantes principales



Non. Nom des composants Quantité Utilisation Remarques
1 Logement 1 ensemble Épissures protectrices de câble de fibre dans entier





2

Plateau optique d'épissure de fibre

(FOST)

maximum 6 PCs (bunchy)

maximum 4pcs (ruban)

Douille protectrice thermo-rétrécissable de réparation et tenir des fibres
3 Base 1 ensemble Noyau renforcé de réparation de câble de fibre et de FOST
4 Montage de joint 1 ensemble Cachetage entre la couverture de FOSC et le fond de FOSC
5 Prise de port 6 morceaux Ports vides de scellage
6

Pression

valve d'essai

1 ensemble Après injection de l'air, il est employé pour l'essai vérificateur de pression et scellant Configuration selon la condition
7 Mise à la terre dérivant le dispositif 1 ensemble Dérivant les composants métalliques de la fibre câblent dans FOSC pour la connexion de mise à la terre Configuration selon la condition



Accessoires principaux et outils spéciaux

Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibreFermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre

Non. Nom des accessoires Quantité Utilisation Remarques
1 Douille protectrice thermo-rétrécissable   Épissures protectrices de fibre Configuration selon la capacité
2 Lien en nylon   Fibre de fixation avec le manteau protecteur Configuration selon la capacité
3 Bande d'isolation 1 petit pain Le diamètre de agrandissement de la fibre câblent pour la fixation facile
4 Bande de joint 1 petit pain Diamètre de agrandissement du câble de fibre qui équipe dedans du montage de joint Configuration selon des spécifications
5 Crochet accrochant 1 ensemble Pour l'usage aérien
6 Fil de mise à la terre 1 morceau Mise entre les dispositifs de mise à la terre
7 Tissu abrasif 1 morceau Éraflure du câble de fibre
8 Papier pour étiquettes 1 morceau Fibre de étiquetage
9 Clé spéciale 3 morceaux La fixation se boulonne, serrant l'écrou du noyau renforcé
10 Papier de mesure 1 morceau Pour mesurer le cercle, dont son diamètre est agrandi avec la bande de joint
11

Tube de tampon



pour être décidé par des clients Accroché aux fibres et fixe avec FOST, tampon de gestion Configuration selon la condition
12 Déshydratant 1 sac Mis dans FOSC avant le scellage pour l'air de dessèchement.



Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibreFermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre

                            figure 2 du schéma 1

           type intégré type horizontal côté de la boîte d'épissurage de fibre de la boîte d'épissurage de fibre de dessus



  • la boîte est faite de matériel en plastique de PC d'ingénierie de haute résistance, travaux manuels parfaits. (le schéma 1&2)
  • la fermeture est avec des taches d'acier inoxydable pour ouvrir et fermer la boîte, norme équipée de l'outil spécial de clé.  (le schéma 1&2)



Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibreFermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre

                             figure 4 du schéma 3



  • il y a un label sur le dessus de la boîte de jonction de fibre, le contenu incluent principalement : nom de produit, modèle, capacité, date de production. voir le schéma 3
  • l'intérieur est total scellé avec le cercle en caoutchouc rouge, imperméable, antipoussière. peut être employé en dehors de l'environnement dur, sous terre, du trou d'homme, du bâti de mur, du poteau monté, de l'antenne, etc. voient le schéma 4





Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibreFermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre

                                        figure 6 du schéma 5



  • les ports de câble est : 3 inport, 3 outports. le diamètre de câble est séparément : 8-20mm, 8-16mm, 8-13mm, comme le schéma 5 &6
  • la soupape à air est facultative quand ordre. si le besoin de client, équipé de lui, comme le schéma 6.





Fermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibreFermeture optique d'épissure de fibre d'Orizontal, noyau souterrain de la fermeture 96 de joint de fibre



                             figure 8 du schéma 7



la fermeture d'épissure de fibre peut installer des PCs du maximum 4 24 plateaux de fibres, chaque plateau avec des supports de gaine plastique. voir le schéma 7.

tout le plateau d'épissure est chevauchement les uns avec les autres, et difficulté sur la fermeture avec des vis, ainsi il non cassé sur le long transport. voir le sigure 8.
