La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban

Chine La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban fournisseur
La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban fournisseur La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban fournisseur La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban fournisseur La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban fournisseur

Image Grand :  La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: YINGDA
Certification: ISO
Numéro de modèle: GJS-H004

Conditions de paiement et expédition:

Quantité de commande min: 100 unités
Prix: Negotiable
Détails d'emballage: 1pc/boîte, 10 PCs/boîte de carton
Délai de livraison: 7days après obtiennent le paiement
Conditions de paiement: T/T, MoneyGram, Western Union
Contact Now
Description de produit détaillée
Matériau: PC Ports de câble: 3in 3out, taille différente
Capacité maximum: fibre bunchy de 96 noyaux, 216 noyaux pour la fibre de ruban Diamètre de câble: 8-23mm
Dimension: 450x220x110 millimètre quantité de plateau d'épissure: 4 pcs
capacité de plateau d'épissure: 24 fibres de /54 de fibres (ruban) logo de client: OK
Exemple: OK

3In 3 clôtures optiques intégrées 96 de fibre creuse le type commun plateau horizontal de 3M de fermeture de fibre du PC 4

les clôtures optiques intégrées de la fibre 3Out de 3In, fermeture 3M de joint de fibre de 96 noyaux dactylographient

Modèle : GJS-H004

Application

  • antenne, au fond, canalisation, handhole.


Caractéristiques


Dimension extérieure (LxWxH)450x220x110 (millimètre)
Poids (à l'exclusion de la boîte extérieure)2750g-3200g
Nombre d'orifices de sortie d'admission/3in, 3
Diamètre de câble de fibreΦ8-Φ23 (millimètre)
Capacité de FOSC

Bunchy : 6-96 (noyaux)
Ruban : maximum 216 (noyaux)

température ambiante-40 à 65℃.


Composantes principales


Non.Nom des composantsQuantitéUtilisationRemarques
1Logement1 ensembleÉpissures protectrices de câble de fibre dans entier

Diamètre interne :
378x136 (millimètre)

2Insérez le plat2 pairesRéparation du logement175x56x30 (millimètre)
3

Plateau optique d'épissure de fibre
(FOST)

4 morceaux maximum (bunchy ou ruban)Douille protectrice thermo-rétrécissable de réparation et tenir des fibres

Approprié à :
Bunchy : ruban 6,12,24 (de noyaux) : 3,6 (morceaux)

4Base1 ensembleNoyau renforcé de réparation de câble de fibre et de FOST
5Montage de joint1 ensembleCachetage entre la couverture de FOSC et le fond de FOSC
6Prise de port6 morceauxPorts vides de scellage
7

Pression
valve d'essai

1 ensembleAprès injection de l'air, il est employé pour l'essai vérificateur de pression et scellantConfiguration selon la condition
8Mise à la terre dérivant le dispositif1 ensembleDérivant les composants métalliques de la fibre câblent dans FOSC pour la connexion de mise à la terreConfiguration selon la condition

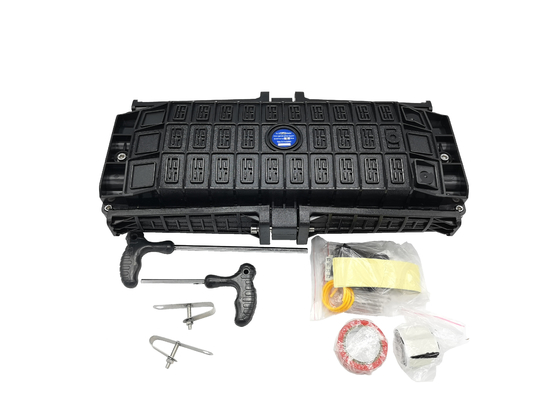

Accessoires principaux et outils spéciaux
La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban

Non.Nom des accessoiresQuantitéUtilisationRemarques
1Douille protectrice thermo-rétrécissable Épissures protectrices de fibreConfiguration selon la capacité
2Lien en nylon Fibre de fixation avec le manteau protecteurConfiguration selon la capacité
3Bande d'isolation1 petit painLe diamètre de agrandissement de la fibre câblent pour la fixation facile
4Bande de joint1 petit painDiamètre de agrandissement du câble de fibre qui équipe dedans du montage de jointConfiguration selon des spécifications
5Crochet accrochant1 ensemblePour l'usage aérien
6Fil de mise à la terre1 morceauMise entre les dispositifs de mise à la terre
7Tissu abrasif1 morceauÉraflure du câble de fibre
8Papier pour étiquettes1 morceauFibre de étiquetage
9Clé spéciale3 morceauxLa fixation se boulonne, serrant l'écrou du noyau renforcé
10Papier de mesure1 morceauPour mesurer le cercle, dont son diamètre est agrandi avec la bande de joint
11

Tube de tampon


Pour être décidé par des clientsAccroché aux fibres et fixe avec FOST, tampon de gestionConfiguration selon la condition
12Déshydratant1 sacMis dans FOSC avant le scellage pour l'air de dessèchement.



L'information de paquet
La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de rubanLa fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban

  • 10pcs/carton
  • Taille de carton : 61*48*47cm
  • Poids brut : 33kgs/carton


Plus d'images
La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de rubanLa fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban

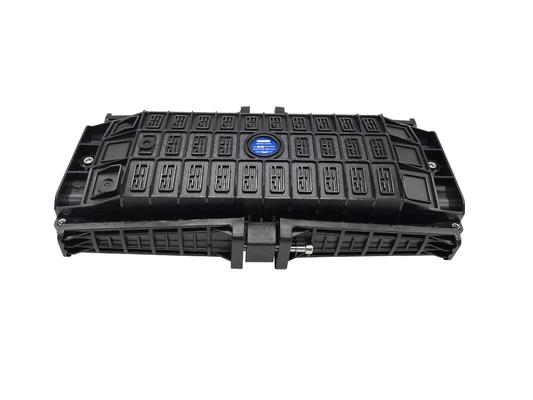

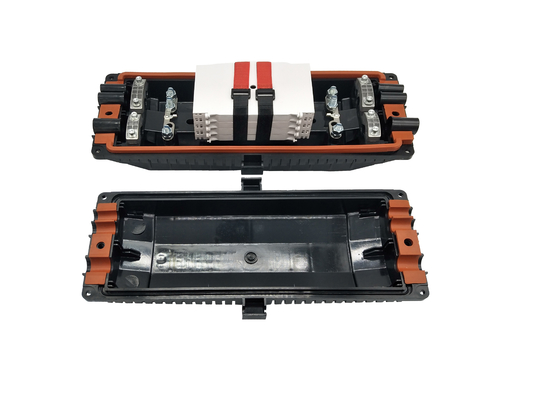

                            figure 2 du schéma 1
               vue interne externe de la boîte d'épissurage de vue de fermeture d'épissure

  • la fermeture optique est clôture totale avec la carte d'agrafe, 2pcs chaque côté. (voir le schéma 1)

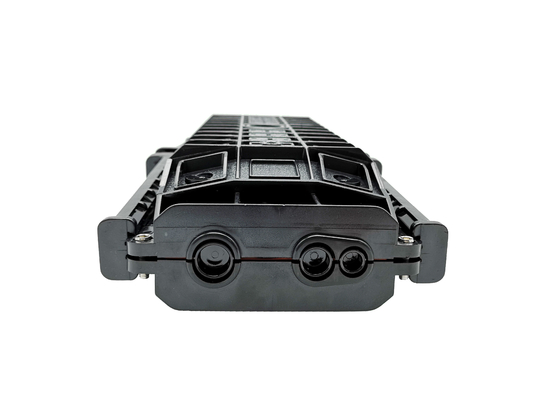

  • ports de câble : 3in 3, 2xbigger, 4x plus petit. diamètre de câble : 8 -23mm (voir le schéma 1)
  • la pleine boîte est imperméable, dustrproof, et fait du matériel en plastique de haute résistance de PC, avec la barre de renforcement sur la surface de boîte. (voir le schéma 1)
  • enfermez dans une boîte le cachetage avec les kits de scellage en caoutchouc en cercle rouge. (voir le schéma 2)
  • il peut des plateaux d'épissure de la prise maximum 4pcs à l'intérieur, avec des ceintures de fixation. (voir le schéma 2)


La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban  La fermeture optique intégrée 3M d'épissure de fibre dactylographient des 216 noyaux horizontaux pour la fibre de ruban

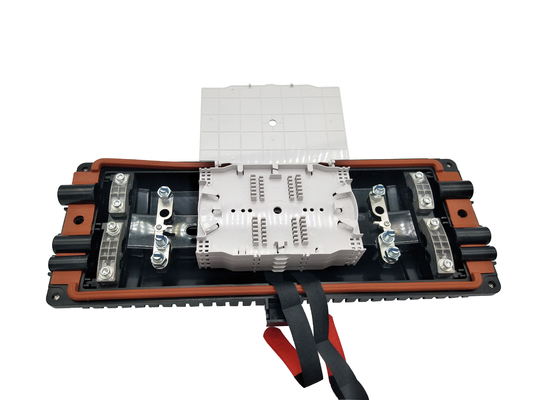

                            figure 4 du schéma 3
       plateau à fibres optiques d'épissure de fermeture de chevauchement de plateau d'épissure de fermeture d'épissure de fibre à l'intérieur


  • cette boîte de fermeture peut maximum installer 4 plateaux d'épissure de PCs, chaque plateau d'épissure est chevauchement sur l'autre, et finalement avec la ceinture fixting à fixer. (voir le schéma 3)
  • chaque plateau de fibre peut contenir des fibres du maximum 24 pour l'épissure simple de fusion, avec le support d'épissure dans chaque fente, et 2lines au total. (voir le schéma 4)
