Le bloc supérieur mécanique optique de connecteur de Sc RPA de fibre de FTTH a pré poli la fibre pour le câble d'interface

Informations de base
Lieu d'origine: La Chine
Nom de marque: yingda
Certification: ISO
Numéro de modèle: YDFIC-SA-H
Quantité de commande min: 5000
Prix: negotiable
Détails d'emballage: 10pc/pack
Délai de livraison: 3-5days
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 1000k par mois
Détail Infomation
couleur de maison: vert Type de botte: Vis
Type de fibre: 0.9mm, 250um, 2mm, 3mm Mode de fibre: RPA/PC
Type de câble: mode unitaire 9/125um Perte par insertion: max.0.5dB
Nom du produit: connecteur mécanique Application: FTTH

Description de produit

Le bloc supérieur mécanique optique de connecteur de Sc RPA de fibre de FTTH Pré-a poli la fibre pour le câble d'interface





Le connecteur rapide s'appelle également le connecteur d'Assemblée de champ, connecteur d'installation de champ, rapidement connecteur d'assemblée. Il est conçu pour l'arrêt simple et rapide de champ des fibres simples, sans polir ou époxyde. La conception unique est une olive pré-polie et une épissure mécanique à l'intérieur du corps de connecteur. L'assemblée a besoin seulement des outils normaux de préparation de fibre : un outil de dépouillement de fibre, chiffons et un fendoir de fibre. Aucun approvisionnement de courant électrique n'est nécessaire.



Nos connecteurs rapides de série de connecteur sont maintenant disponibles dans des variantes de FC, de Sc et de LC, couvrant 250um à la fibre de mode unitaire du diamètre 900um et disponible avec des olives de PC ou de RPA.



Caractéristique

olive usine-polie pré-déracinée qui couple à la fibre étant terminée.

L'alignement mécanique de précision assure la basse perte avec un gel prosprietary.

Type de connecteur : Sc

Application de fibre : Unimodal

Type de fibre : Recto

Nombre de fibres : 1

Diamètre maximum de câble (millimètre) : 2X3mm

Olive de connecteur : En céramique



Spécifications



Article Paramètre
Unimodal
Perte par insertion Max≤0.5dB, Average≤0.3dB
Perte de retour APC≥50dB ; UPC≥45dB
Longévité (1000 joignant) maximum 0.2dB.
Température de fonctionnement -40°C~+75°C
Température de stockage -40°C~+85°C

Remarque : SM de concentricité d'olive< 1um="">



Détails de produit

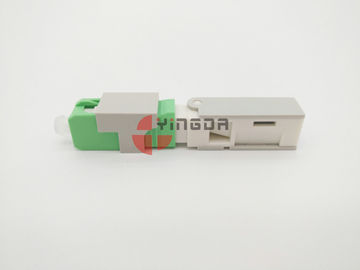

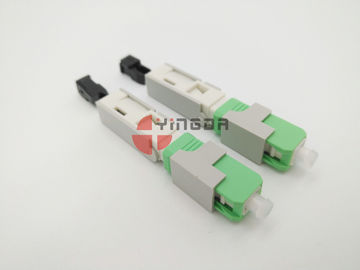

Le bloc supérieur mécanique optique de connecteur de Sc RPA de fibre de FTTH a pré poli la fibre pour le câble d'interfaceLe bloc supérieur mécanique optique de connecteur de Sc RPA de fibre de FTTH a pré poli la fibre pour le câble d'interface

              Botte, couverture de secousse de côté de fromthis d'insertion de câble de la botte

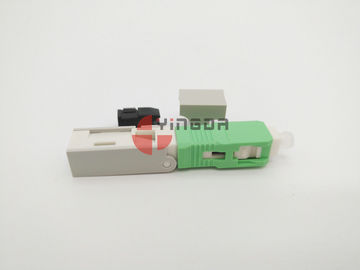

Le bloc supérieur mécanique optique de connecteur de Sc RPA de fibre de FTTH a pré poli la fibre pour le câble d'interfaceLe bloc supérieur mécanique optique de connecteur de Sc RPA de fibre de FTTH a pré poli la fibre pour le câble d'interface

                               vue de côté de vue de face, trous d'utilisation de répétition





Conditions de Techanical



ARTICLE SC/UPC SC/APC
Perte par insertion

average≤0.25dB ; examinez avec le connecteur standard et l'adapter≤0.5dB ;

examinez avec n'importe quels connecteur et adapter≤0.7dB

Perte de retour ≥45dB ≥55dB
Type de câble câble simple rond de câble d'interface de 3.0*2.0mm, de fibre §3.0/§2.0 ou tout autre type
Diamètre de fibre fibre nue de 0.125mm ; fibre de revêtement de 0.25mm ; fibre serrée de tube de 0.9mm
Mode de fibre 1310/1550nm unimodal



Représentation d'Envieonmental

Article Condition d'essai   Résultat
Changement de perte par insertion Changement de perte de retour Changement externe d'aspect
Essai à hautes températures + 85 le ℃, 96h n'est pas représentation optique de surveillance en ligne ≤0.3dB <0.5dB Aucun dommages mécaniques, tels que la déformation, la fissuration, la relaxation et d'autres phénomènes ; aucune déformation, se boursouflant
Essai de basse température -40 le ℃, 96h n'est pas représentation optique de surveillance en ligne ≤0.3dB <0.5dB
Test cyclique de la température -40 ℃ | +85 ℃, 21 cycles, surveillance 168h non-en ligne de la représentation optique ≤0.3dB <0.5dB
La température constante et essai d'humidité + 75 ℃, hygrométrie 95%, représentation optique de la surveillance 96h non-en ligne ≤0.3dB <0.5dB
Essai de trempage Température ambiante, eau du robinet, 168h ≤0.3dB <0.5dB

Le bloc supérieur mécanique optique de connecteur de Sc RPA de fibre de FTTH a pré poli la fibre pour le câble d'interface
