Diviseur de fibre optique de boîte de Platic d'ABS, module planaire FC 1.5M de diviseur de circuit d'onde lumineuse
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Connecteur | FC/UPC | Type de fibre | mode unitaire G657A1 |
|---|---|---|---|
| Perte par insertion | 7.3/7.0dB | Uniformité (maximum) | 1.5dB |
| longueur d'onde | 1260 - 1650 nanomètre | PDL (maximum) | 0.2dB |
| taille du module | 100×80×10mm | taille carrée de tube | 40×4×4mm |
| taille plate de tube | 60×7×4mm | ||
| Surligner | Fibre optique Splitter,PLC Splitter |
||
Description de produit

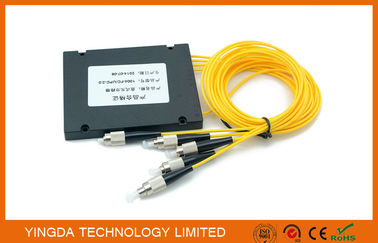

boîte de Platic d'ABS de diviseur de PLC 1x4, module planaire FC 1.5M de diviseur de (PLC) de circuit d'onde lumineuse
Le diviseur planaire de (PLC) de circuit d'onde lumineuse est un type de dispositif optique de gestion de puissance qui est
fabriqué utilisant la technologie optique de guide d'ondes de silice. Elle comporte la fiabilité de petite taille et élevée,
la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisée
dans des réseaux de PON pour réaliser le signal optique actionnez la division.
YINGDA fournit des séries entières de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques.
Tous les produits répondent aux exigences GR-1209-CORE-2001 et GR-1221-CORE-1999.
Caractéristiques
- Basse perte par insertion
- Bas PDL
- Isolement élevé
- Design compact
- Bonne uniformité de canal en canal
- Longueur d'onde fonctionnante large
- Fiabilité et stabilité élevées
Applications
- FTTH
- Réseau de PON
- Liens de CATV
- Le matériel de transmission
Spécifications
|
Longueur d'onde de fonctionnement (nanomètre) |
1260~1650 |
||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
||||
|
Configuration de port |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
|
Perte par insertion (DB) |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
|
Uniformité de perte (DB) |
0,6 |
0,8 |
1,2 |
1,5 |
2 |
|
Perte dépendante de polarisation (DB) |
0,2 |
0,2 |
0,25 |
0,3 |
0,35 |
|
Perte dépendante de longueur d'onde (DB) |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
|
Perte dépendante de la température (- 40~85) (DB) |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
|
Perte de retour (DB) |
55/50 |
||||
|
Température de fonctionnement |
-40~+85 |
||||
|
Directivité (dB) |
≥ 55 |
||||
|
Température de stockage |
-40~+85 |
||||
Tableau 2 – diviseur de PLC 2×N
|
Paramètres |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
Longueur d'onde de fonctionnement (nanomètre) |
1260~1650 |
||||
|
Type de fibre |
SMF-28e ou client spécifique |
||||
|
Perte par insertion (DB) |
4,2 |
7,6 |
11,0 |
14,5 |
17,5 |
|
Uniformité de perte (DB) |
0,8 |
1,5 |
1,5 |
2,0 |
2,5 |
|
Perte de retour (DB) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
Personne à charge de polarisation |
0,2 |
0,2 |
0,3 |
0,4 |
0,4 |
|
Directivité (dB) |
55 |
55 |
55 |
55 |
55 |
|
Personne à charge de longueur d'onde |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Stabilité de température |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Température de fonctionnement (°C) |
-40~85 |
||||
|
Température de stockage (°C) |
-40~85 |
||||
|
Dimension de module (millimètres) |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
Notes :
- Spécifique sans connecteurs.
- Ajoutez une perte 0.2dB supplémentaire par connecteur.
