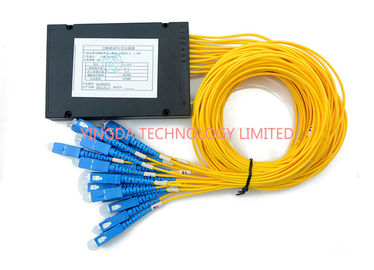

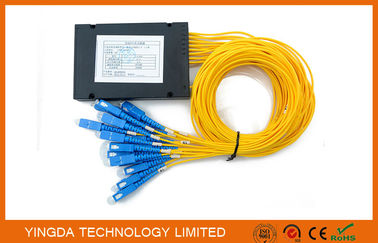

Petit SM 2.0mm de Sc optique passif du diviseur 1X16 de PLC de fibre de FTTH de forte stabilité

Informations de base
Lieu d'origine: Shenzhen (Chine).
Nom de marque: YINGDA
Certification: ISO SGS ROHS
Numéro de modèle: YD-PLC-MM116-SC-15-20
Quantité de commande min: 50 pcs
Prix: negotiable
Détails d'emballage: 1pc/box
Délai de livraison: 5-8days après paiement
Capacité d'approvisionnement: 10.000 PCS par mois
Détail Infomation
Connecteur: SC/UPC type2 de fibre: fibre SMF-28e de Corning
Perte par insertion: DB 13,5 Uniformité (maximum): DB 1,2
longueur d'onde: 1260-1650nm PDL (maximum): 0,25 DBs
module de boîte en plastique: 120*80*18 millimètre Longueur de la fibre: 1,5 Mètre
Diamètre de câble: 2.0mm rapport fendu: diviseur de PLC 1x16

Description de produit

Diviseur optique passif de boîte en plastique du SM 2.0mm de Sc de Moule 1X16 de diviseur de PLC de fibre de FTTH





 Le diviseur optique de (PLC) de circuits planaires d'onde lumineuse sont des dispositifs de embranchement optiques entièrement passifs qui montrent la perte d'inertisation et le PDL très bas, la grande uniformité de canal et une gamme perative de longueur d'onde large.

Ces diviseurs manufactrued et sont examinés à Telcordia-1209-core et à GR-1221-core pour fournir la haute performance, spécifiquement conçue pour répondre à l'exigence dure des réseaux de FTTH, de PON et de CATV.



Applications


* FTTH, FTTC, FTTB
* Réseaux optiques passifs (PON)
* Réseaux de CATV et communications de données
* Équipement optique et systèmes de fibre



Caractéristiques


* Uniformité élevée
* Basse perte par insertion
* Contrat et petite taille
* Fiabilité et stabilité élevées
* Entrée et production facultatives



Spécifications de PLC
Longueur d'onde (nanomètre) 1260-1650
Paramètres 1×4 1×8 1×16 1×32 1×64 2×4 2×8 2×16 2×32

Perte par insertion

(avec connecteur) (DB)

≤7.4 ≤10.7 ≤13.7 ≤16.9 ≤21 ≤7.8 ≤11.5 ≤14.5 ≤17.7

Perte par insertion

(SANS connecteur) (DB)

≤7.7 ≤11.2 ≤14.2 ≤17.5 ≤21.5 ≤8.3 ≤12 ≤15 ≤18.2
Uniformité (DB) ≤0.8 ≤1.0 ≤1.4 ≤1.9 ≤2.7 ≤1.7 ≤1.7 ≤2.2 ≤2.7
PDL (DB) ≤0.3 ≤0.3 ≤0.3 ≤0.3 ≤0.4 ≤0.2 ≤0.4 ≤0.4 ≤0.4
Taille (Blocklesstype) (H×W×L) (millimètre) 4×7×60 4×12×60 6×20×80 6×40×100 4×7×60 4×12×60 6×20×80
Perte de retour (DB) >50
Directivité (DB) >55
TemperatureRange (°C) -40~+75
Température de stockage (°C) -40~+85



2×N (N>2) (sans connecteur)



paramètres

2×4

2×8

2×16

2×32

1

Opération

longueur d'onde (nanomètre)

1260~1650

2

Perte par insertion (DB)

Maximum

7,8

11,2

14,2

17,4

3

Uniformité de perte (DB)

Maximum

1,2

1,5

1,8

2,0

4

Perte de retour (DB)

Minute

55

55

55

55

5

PLD (DB)

Maximum

0,2

0,3

0,4

0,4

6

Directivité (DB)

Minute

55

55

55

55

7

Perte dépendante de longueur d'onde (DB)

0,4

0,4

0,5

0,5

8

Longueur de tresse (m)

1,2 (±0.1) ou client spécifique

9

Type de fibre

Cusomization

10

La température d'opération (°C)

-40~85

11

Température de stockage (°C)

-40~85

12

Dimension (L×W×H) (millimètres)

50×4×4

50×4×4

60×7×4

60×7×4



Note : Toute la mesure ont été faites à la température ambiante et les spécifications incluent des connecteurs.
