Perte de diviseur optique de PLC de fibre de Sc de la coutume PON 1x32/diviseur de FTTH et de CATV

Informations de base
Lieu d'origine: Shenzhen (Chine).
Nom de marque: YINGDA
Certification: ISO SGS ROHS
Numéro de modèle: YD-PLC-ML132-SC-15-30
Quantité de commande min: 50 pcs
Prix: negotiable
Détails d'emballage: 1pc/box
Délai de livraison: 5-8days après paiement
Capacité d'approvisionnement: 10.000 PCS par mois
Détail Infomation
Connecteur: SC/upc type2 de fibre: SM de la fibre SMF-28e de Corning
Perte par insertion: 16.9dB Uniformité (maximum): DB 1,5
longueur d'onde: 1260-1650nm PDL (maximum): 0,3 DBs
module de boîte en plastique: 140*115*18 millimètre Longueur de la fibre: 1,5 Mètre
Diamètre de câble: 3,0 millimètres rapport fendu: diviseur de boîte de l'ABS 1x32

Description de produit

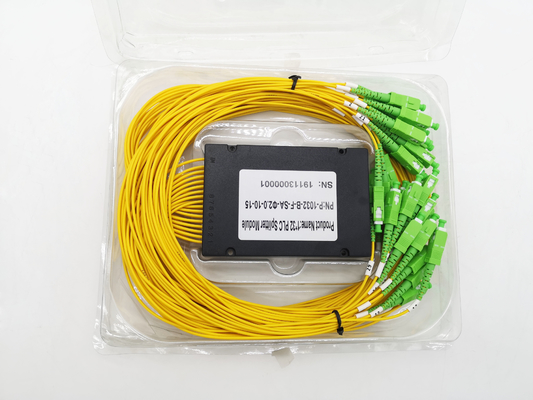

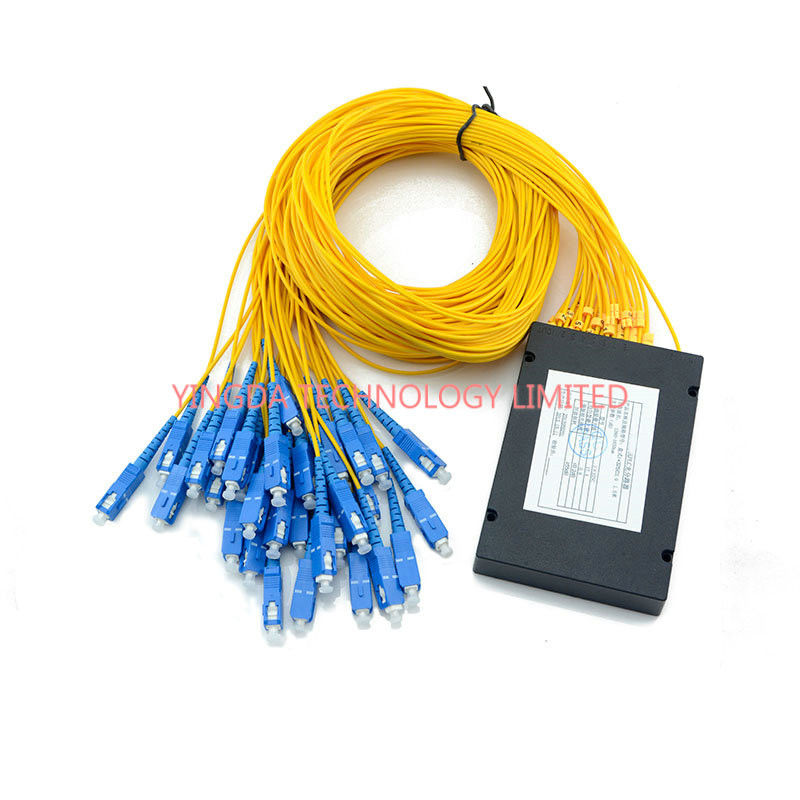

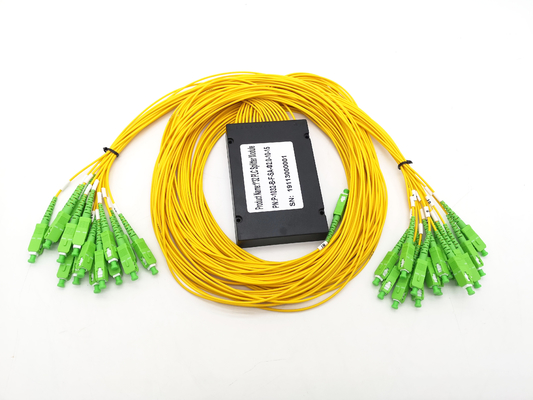

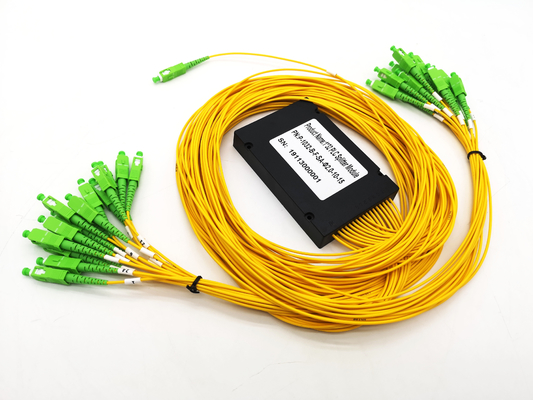

Module optique de diviseur de PLC de fibre de Sc de PON 1x32, coupleur de fibre optique 1M de diviseur unimodal





 Le diviseur optique de (PLC) de circuits planaires d'onde lumineuse sont des dispositifs de embranchement optiques entièrement passifs qui montrent la perte d'inertisation et le PDL très bas, la grande uniformité de canal et une gamme perative de longueur d'onde large.

Ces diviseurs manufactrued et sont examinés à Telcordia-1209-core et à GR-1221-core pour fournir la haute performance, spécifiquement conçue pour répondre à l'exigence dure des réseaux de FTTH, de PON et de CATV.



Caractéristiques



1. La perte n'est pas sensibilité à la longueur d'onde optique à transmettre. Elle peut rencontrer la transmission

    condition de vague différente.

2. Signal de division léger de distripute d'uniform.may au client uniformément.

3. La structure est compacte. Petit volume (taille 1X32Splitter : 4X7X50mm) .may installent directement sur

    le divers coffret se reliant croisé actuel, n'a pas besoin de desigh spécial et ne laisse pas l'espace de plus grande installation.

4. Les canaux embranchés de l'élément simple peuvent atteindre à plus 32 canaux.

5. Le coût de multicanal est bas. Plus le qualtity embranché de canal, l'avantage de coût sera

    plus évidemment.



Caractéristiques

 Support de diviseur de PLC de×N du tableau 1 – 1

Paramètres

1×2

1×4

1×8

1×16

1×32

1×64

Longueur d'onde de fonctionnement (nanomètre)

1260|1650

Type de fibre

SMF-28e ou client spécifique

Perte par insertion (DB) (catégorie de S/P)

4.0/3.8

7.3/7.0

10.5/10.2

13.7/13.5

16.9/16.5

21.0/20.5

Uniformité de perte (DB)

0,4

0,6

0,8

1,2

1,5

2,5

Perte de retour (DB)

 (Catégorie de S/P)

50/55

50/55

50/55

50/55

50/55

50/55

Perte dépendante de polarisation (DB)

0,2

0,2

0,3

0,3

0,3

0,4

Directivité (dB)

55

55

55

55

55

55

Perte dépendante de longueur d'onde (DB)

0,3

0,3

0,3

0,5

0,5

0,5

Stabilité de température

(- 40|°C)85(DB)

0,5

0,5

0,5

0,5

0,5

0,5

Température de fonctionnement

(°C)

-40|85

Température de stockage

(°C)

-40|85







 Support de diviseur de PLC de×N du tableau 2 – 2



Paramètres

2×2

2×4

2×8

2×16

2×32

Longueur d'onde de fonctionnement (nanomètre)

1260|1650

Type de fibre

SMF-28e ou client spécifique

Perte par insertion (DB) (catégorie de S/P)

4,2

7,6

11,0

14,5

17,5

Uniformité de perte (DB)

0,8

1,5

1,5

2,0

2,5

Perte de retour (DB) (catégorie de S/P)

50/55

50/55

50/55

50/55

50/55

Perte dépendante de polarisation (DB)

0,2

0,2

0,3

0,4

0,4

Directivité (dB)

55

55

55

55

55

Perte dépendante de longueur d'onde (DB)

0,3

0,5

0,5

0,5

0,5

Stabilité de température (- 40|°C)85(DB)

0,5

0,5

0,5

0,5

0,5

Température de fonctionnement (°C)

-40|85

Température de stockage (°C)

-40|85









Applications


* FTTH, FTTC, réseau de FTTB
* Réseaux optiques passifs (PON)
* Réseaux de CATV et communications de données
* Équipement optique et systèmes de fibre

* Distribution de signal optique
