Détails des produits

Created with Pixso. Maison Created with Pixso. Produits Created with Pixso.
Connecteur Installable de champ
Created with Pixso. CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable

CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable

Nom De Marque: YINGDA
Numéro De Modèle: Les produits doivent être présentés dans un emballage de qualité supérieure.
Nombre De Pièces: 100 pcs
Prix: 0.19USD-0.72USD
Délai De Livraison: 5 jours ouvrables après paiement obtenu
Conditions De Paiement: T / T ou union occidentale
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO
Application du projet:
FTTH, CATV, réseau local
Type de connecteur:
SC/UPC
Type de fibre:
SMF-28e
Type de câble:
mode unitaire 9/125um
Diamètre du câble:
00,9 mm,2.0 mm, 3,0 mm, 2x3 mm
couleur de la maison du connecteur:
Le bleu
Perte d'insertion:
Le niveau d'éclairage est supérieur ou égal à 0,3 dB.
Perte de rendement:
≥ 50 dB
Nom du produit:
connecteur à fibre optique, connecteur à fibre optique, connecteurs à câble, connecteur installable

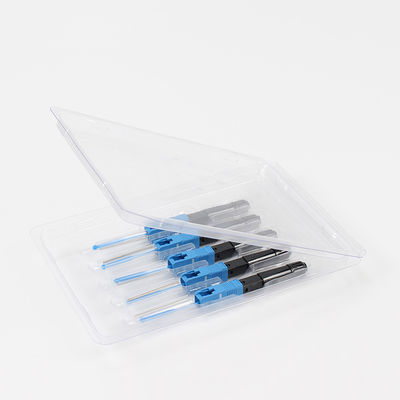

Détails d'emballage:
5 morceaux ou 10pcs/boîtes de boursouflure
Capacité d'approvisionnement:
500 000 pièces par mois
Mettre en évidence:

Connecteur Assemblée rapide

,

Connecteur de FTTH

Description du produit

Le connecteur SC fusion splice-on est un connecteur rapide de type fibre optique, mais son point d'épissage à l'intérieur de l'extrémité du connecteur, élimine équivalemment les pigtails lors de l'épissage.L'avantage est qu'il n'y a pas besoin de protection supplémentaire après l'épissure, comme le plateau d'épissage, la fermeture de l'épissage ou les boîtes de distribution.qui renverse le concept que le coût élevé de la machine d'épissure et ne s'appliquent pas à la construction FTTH.



SC Fsion Splice sur les caractéristiques du connecteur

  • Faible coût d'exploitation, efficacité élevée
  • Réalisez rapidement la connexion de terminaison sur place
  • Les pièces de soudage sous pression adoptent une nouvelle conception de structure unique, installation sans injection de colle, sans broyage, sans consommables
  • Haute qualité d'installation, taux de réussite élevé et installation rapide, etc.
  • Dimensions mécaniques précises
  • Tous les matériaux sont conformes à la ROHS
  • Facile à transporter
  • Facile à utiliser ou à utiliser



SC Fsion Splice sur le connecteurSpécification

Modèle Le nombre d'heures de travail
Type de connecteur Le nombre d'établissements d'enseignement supérieur est déterminé en fonction de l'établissement.
Type de câble 0.9 mm, 2,0 mm, 3,0 mm, 3,1 * 2,0 mm câble de chute
Diamètre de la fibre 125um ((G657A2 fibre nue)
Diamètre étroit du tampon 250 mm
Type de fibre Mode unique OS1 9/125um
Perte d'insertion ≤ 0,3 dB
Perte de rendement ≤ 50 dB
Étanchéité solide des fibres nues > 250 g
Température de fonctionnement -40°C à +80°C
Résistance à la traction 60 N (5 kg pendant 2 minutes)
Essai de chute 4 mètres de ciment à la fois, au total 3 fois.

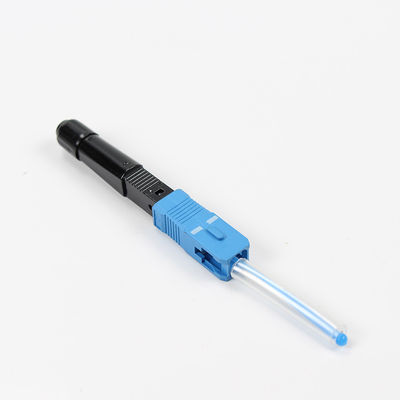

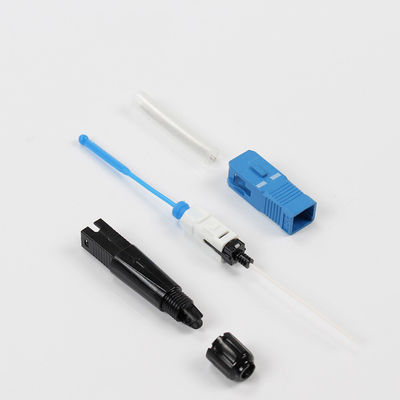

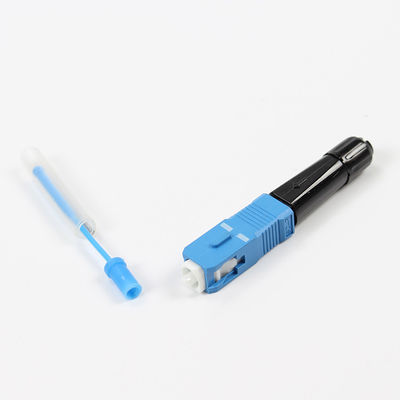

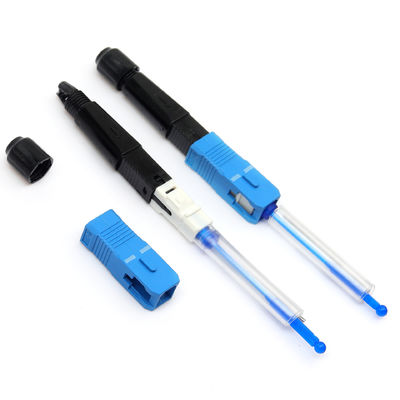

CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable 0CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable 1CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable 2CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable 3CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable 4CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable 5CATV SC UPC Fusion Splice Tube rétrécissant par chaleur FTTH Connecteur de champ installable 6



Étapes d'instruction pour l'assemblage du connecteur de fusion

1. Préparation

2. Mettez le boîtier de tube rétrécissant la chaleur et de noix à travers dans le câble de fibre

3. Utilisez un décapant à fibre plate pour décaper le revêtement d'environ 45 mm

4Utilisez le décapant de fibres pour décaper la couche de revêtement de fibres et nettoyer la fibre, puis placez la fibre optique sur le support.

5Coupez la fibre avec un couteau à fibres.

6. Placez le support assemblé dans la machine d'épissage par fusion

7. Dépouiller la couche de revêtement en fibres de 0,9 mm

8. Nettoyer la fibre optique et le mettre dans le support de la machine de fusion splicer

9Coupez la fibre avec un couteau à fibres.

10Mettez le support dans la machine à fusion.

11Après que les deux outils soient prêts, fermez la machine de fusion et lancez la fusion.

12Après fusion, ouvrez la machine et retirez le connecteur en entier avec soin.

13. Insérer le tube rétrécissant la chaleur à la queue du connecteur épissé soigneusement, puis mettre l'ensemble du connecteur épissé dans la machine de fusion et commencer à chauffer

14. Retirez le connecteur de la machine de fusion après environ 90s chauffage, puis refroidissement pendant environ 5s

à 10s.

15Montage terminé.





* Veuillez utiliser la machine de fusion FTTH personnalisée



* Consommable recommandé:

Gardez une réserve des articles suivants:

  • Alcool dénaturé
  • Tissus dépourvus de lin
  • Écouvillons en coton
