diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC

Informations de base
Lieu d'origine: Shenzhen (Chine).
Nom de marque: YINGDA
Certification: ISO
Numéro de modèle: DIVISEUR de PLC 1x8
Quantité de commande min: 100 pcs
Prix: negotiable
Détails d'emballage: 1pc/boîte, boîte 80pcs/carton
Délai de livraison: 5-8days après paiement
Conditions de paiement: union occidentale, T/T, Moneygram
Capacité d'approvisionnement: 10.000 PCS par mois
Détail Infomation
rapport fendu: module de diviseur de 1:8 Type de fibre: SMF-28E G657A1
Perte par insertion: 10.2dB Connecteur: SC/APC
longueur d'onde: 1260 - 1650 nanomètre PDL (maximum): 0.3dB
standard: Telcordia GR-1221 et GR-1209 Dimension de tube: 60*7*4mm
longueur d'entrée et sortie: 1meter Type de câble: Amortisseur serré
Couleur de câble: blanc Diamètre de câble: 0.9mm

Description de produit

diviseur optique de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC, 1:8 de diviseur de FTTH 1260 nanomètre à 1650nm





Le diviseur optique de PLC (circuit planaire d'onde lumineuse) pour divisé également ou convergent signal optique. La conception de la technologie planaire de guide d'ondes a fourni à une solution optique bonne marchée de diviseur un petit paquet et des configurations élevées de fiabilité. le diviseur optique de PLC 1xN a divisé une entrée optique même en pluralité de rendement lumineux par le procédé précis de calibrage.



Le diviseur optique de PLC de YINGDA avec d'excellentes propriétés optiques, aussi bien que la fiabilité de forte stabilité et élevée, peuvent répondre à un grand choix d'exigences d'application, l'approvisionnement divers 1xN de YINGDA et le diviseur optique de PLC 2xN, y compris 1x2, 1x4,1x8, 1x16,1x32, 1x64 découvrent le type diviseur optique de fibre de PLC et type nu optique diviseur de fibre de PLC 2x2,2x4,2x8,2x16,2x32,2x64. Et il y a LC, Sc, FC, St et tout autre connecteurs et UPC, RPA et d'autres visages d'extrémité à choisir de.

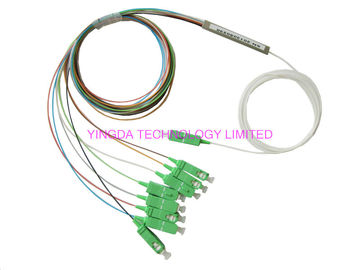

diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC

Caractéristiques



Basse perte par insertion

Bas PDL

Design compact

Bonne uniformité de canal en canal

Fiabilité et stabilité élevées

Stabilité Telecordia GR-1221 et GR-1209

Les composants par Chromatographie sur couche mince-Certifié, se conforment à YD1117-2001


Application



Systèmes de FTTX

Réseaux de PON

Liens de CATV

Distribution de signal optique

Réseaux de télécommunication

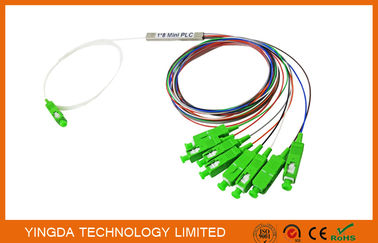

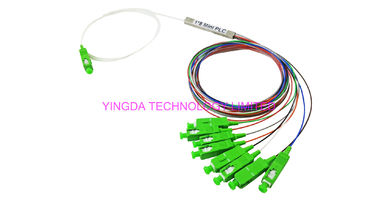

diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC

Spécifications



Rapport fendu 1x2 1x4 1x8 1x16 1x32 1x64 1x128
Longueur d'onde de fonctionnement (nanomètre) 1260-1620nm
Type de fibre G657A1 ou client spécifique
Catégorie de la perte par insertion (DB) P 3,8 7,1 10,2 13,5 16,5 20,5 23,8
Catégorie de la perte par insertion (DB) S 4 7,3 10,5 13,7 16,9 21 24,2
Uniformité de perte (DB) 0,4 0,6 0,8 1,2 1,5 2 2,5
Perte dépendante de polarisation (DB) 0,2 0,2 0,2 0,25 0,3 0,35 0,4
Perte de retour (DB) 55
Directivité (dB) 55
Personne à charge de longueur d'onde 0,3 0,3 0,3 0,5 0,5 0,5 0,5
Perte (DB)
Stabilité de température (- 40 - +85℃) (DB) 0,4 0,4 0,4 0,5 0,5 0,5 0,5
Température de fonctionnement -40 - +85℃
Température de stockage -40 - +85℃



Plus d'images

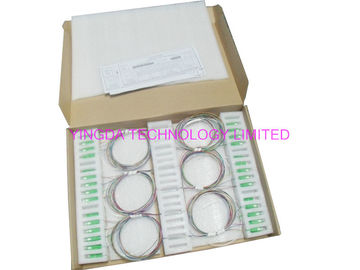

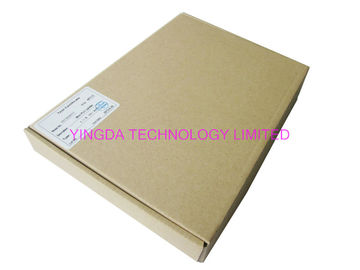

tout le diviseur de PLC est paquet par la boîte de carton avec la mousse. L'intérieur avec le ruban adhésif à fixer et les serres-câble., tous les connecteurs sera en place après long transport, bonne protection aux fibres, et coût de fret d'économies.



diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APCdiviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC

tous les diviseur et connecteurs avec soient essai par les machines speical et passent par des cycles de la température de ciel et terre pendant la production. Et chaque diviseur livrera avec des rapports des essais et l'essai de 100% dans l'usine, si échouer, refera jusqu'à l'ok d'essai.



diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC  diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC





Tout le rapport des essais est clair pour le chaque des connecteurs à l'entrée et sortie pour toutes les données demandées.

et la couleur d'entrée-sortie de câble peut être adaptée aux besoins du client, et le diamètre de câble, longueur de câble, types de connecteur peut également cusomized.



diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APCdiviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC



L'information d'ordre



Type Taille de paquet Port Type de fibre Entrée-sortie Longueur de fibre connecteur
PLCS Fibre de BF=bare
FO=fan-out
MD=module
Boîte de MB=metal
01X02
01x04
01x08
......
02x16
02x32
02x64
0=G652D
1=G657A
C=Customize
fibre 1=bare
2=900µm
fortement protégé
3=2.0mm
Tube lâche
4=3.0mm
Tube lâche
1=1m
2=1.5m
C=Customize
connecteur 0=no
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST/APC
6=ST/PC
7=LC/AP
8=LC/PC
C=customize





Quelques vues de procédure de production de PLC



diviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APCdiviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APCdiviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APCdiviseur optique du diviseur FTTH de PLC de fibre du mode unitaire OS2 9/125 de 1x8 SC/APC
