| Lieu d'origine: | Shenzhen (Chine). |
|---|---|
| Nom de marque: | YINGDA |
| Certification: | ISO |
| Numéro de modèle: | diviseur de la sortance 1*16 |
| Quantité de commande min: | 100 pcs |
| Prix: | negotiable |
| Détails d'emballage: | 2pc/boîte, boîte 20pcs/carton |
| Délai de livraison: | 5-8days après paiement |
| Capacité d'approvisionnement: | 10.000 PCS par mois |
| rapport fendu: | diviseur de 1h16 avec des kits de sortance | Connecteur: | SC/APC, SC/UPC, LC/APC, LC/UPC |
|---|---|---|---|
| Type de fibre: | fibre SMF -28e G657A1 de Corning | Perte par insertion: | 13.6dB |
| Uniformité (maximum): | 1.4dB | longueur d'onde: | 1260 - 1650 nanomètre |
| PDL (maximum): | 0.3dB | standard: | Telcordia GR-1221 et GR-1209 |
| Dimension de tube: | 60*12*4mm | Diamètre de câble: | 0.9mm |
| Couleur de câble: | blanc |

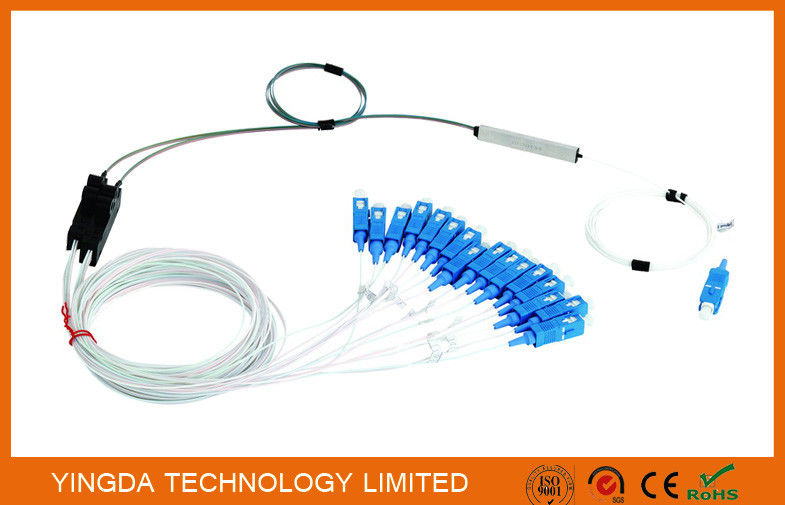

le diviseur de PLC du mode 1x16 unitaire (diviseur planaire de circuit d'onde lumineuse) avec éventent des connecteurs de SC/UPC
Les rapports d'arbre standard de coupleur du port 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 et 2X4, 2X8, 2X16 et 2X32 unimodal de module sont disponibles. Ils offrent la perte par insertion très basse, la basse dépendance de polarisation, l'uniformité bien commandée aussi bien que l'excellente stabilité environnementale. Des modules de coupleur d'arbre standard ont été intensivement utilisés pour dédoubler et mélanger les signaux optiques dans CATV, LANs et tous autres genres de systèmes de communication optiques.
Caractéristiques
Diviseurs unimodaux de PLC
dans un grand choix de types et de configurations de paquet
Usine 100% optique de représentation examinée
Fenêtre fonctionnante : 1260~1650nm
Stabilité de polarisation (DB) : ≤ 0.50dB
Se conforme à Telcordia GR-1209-CORE-2001 et GR-1221-CORE-1999
Connecteurs de St LC de Sc de FC disponibles
UPC RPA est disponible
Spéc. techniques pour le diviseur de PLC avec le connecteur
DIVISEUR 1xn
| Article | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| Type de fibre | G.657.A | |||||||
| Longueur d'onde fonctionnante | 1260nm~1650nm | |||||||
| Perte par insertion standard (DB) | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 | |
| Perte par insertion de P-Catégorie (DB) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 | |
| Uniformité (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| PDL (DB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
| Perte dépendante de longueur d'onde (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| Perte de retour (DB) | ≥50 | |||||||
| Directivité (DB) | ≥55 | |||||||
| Temp.Gange fonctionnant | -40℃~+85℃ | |||||||
| Note : Le paramètre ci-dessus est pour le diviseur avec le connecteur. Si sans connecteur, la perte par insertion réduira par 0.2dB. | ||||||||
diviseur 2XN
| Article | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 | ||
| Type de fibre | G.657.A | ||||||||
| Longueur d'onde fonctionnante | 1260nm~1650nm | ||||||||
| Perte par insertion standard (DB) | ≤4.4 | ≤8.0 | ≤11.0 | ≤14.6 | ≤17.8 | ≤21.0 | ≤24.4 | ||
| Perte par insertion de P-Catégorie (DB) | ≤4.2 | ≤7.7 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.7 | ≤24.0 | ||
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 | ||
| PDL (DB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | ||
| Perte dépendante de longueur d'onde (DB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 | ||
| Perte de retour (DB) | ≥50 | ||||||||
| Directivité (DB) | ≥55 | ||||||||
| Temp.Gange fonctionnant | -40℃~+85℃ | ||||||||
| Note : Le paramètre ci-dessus est pour le diviseur avec le connecteur. Si sans connecteur, la perte par insertion réduira par 0.2dB. | |||||||||
