Fibre optique Splitter PLC
Created with Pixso. Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module

Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module

Nom De Marque: YINGDA
Numéro De Modèle: diviseur de PLC 1x64
Nombre De Pièces: 100 pcs
Prix: 1.1USD-4.58USD
Délai De Livraison: 5-8days après paiement
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO
standard:
Telcordia GR-1221 et GR-1209
rapport fendu:
mini diviseur 1X64
Dimension de tube:
100*40*6mm
Diamètre de câble:
0.9mm
Connecteur:
Coupleur de SC/UPC
Couleur de câble:
blanc d'entrée, production : coloré
Type de fibre:
mode unitaire G657A1
Perte par insertion:
20.8dB
Uniformité (maximum):
2.odB
longueur d'onde:
1260 - 1650 nanomètre
PDL (maximum):
0.4dB
Détails d'emballage:
2pc/boîte, boîte 20pcs/carton
Capacité d'approvisionnement:
10.000 PCS par mois
Mettre en évidence:

Coupleur de FBT

,

PLC Splitter

Description du produit

Haute densité 1 à tube en acier de mini du diviseur 64 module de PLC mini, connecteurs optiques de bleu de Sc de diviseur de PLC de la fibre 1X64





Le diviseur planaire de (PLC) de circuit d'onde lumineuse est un type de dispositif optique de gestion de puissance
cela est fabriqué utilisant la technologie optique de guide d'ondes de silice. Il comporte la petite taille,
fiabilité élevée, gamme de longueurs d'onde fonctionnante large et bonne uniformité de canal en canal,
et est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique.



YINGDA fournit des séries entières de produits du diviseur 1xN et 2xN pour lesquels sont travaillés
applications spécifiques. Tout le rassemblement GR-1209-CORE-2001 et GR-1221-CORE- de produits
1999 conditions.

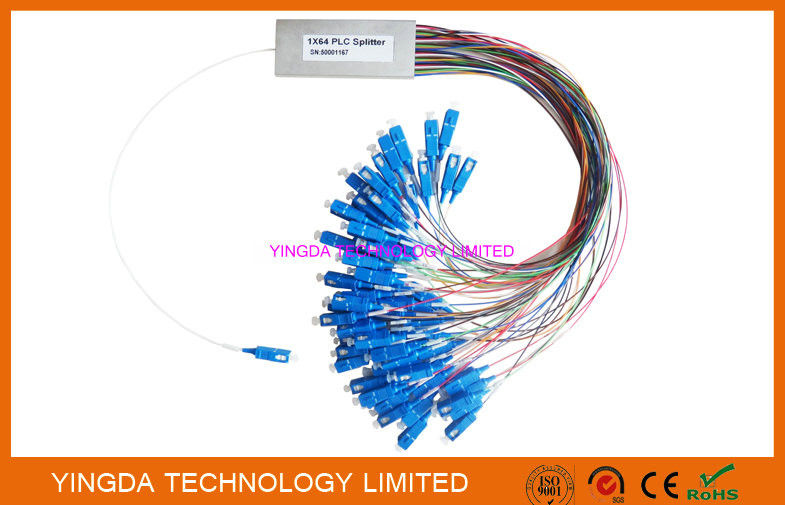

Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module 0



Caractéristiques

  1. Dimension bidirectionnelle et compacte
  2. Gamme de longueurs d'onde large
  3. Basse perte par insertion, bas PDL et fiabilité élevée
  4. Perte de rendement élevé et bonne répétabilité
  5. Excellente uniformité de canal en canal
  6. Telcordia GR-1221-Core conforme
  7. 1x2, 1X4,1X8. , configurations 1X128


Applications

  • LAN, WAN et réseaux de métro
  • Projet de FTTH et déploiements de FTTX
  • GPON, EPON, système de CATV
  • Équipement de test optique de fibre
  • La base de données transmettent le filet à bande large


Spéc. techniques pour le diviseur de PLC avec les connecteurs optiques de fibre


diviseur 1xN



Article 1x2 1x4 1x8 1x16 1x32 1x64 1x128
Type de fibre G.657A
Longueur d'onde fonctionnante 1260nm~1650nm
Perte par insertion standard (DB) ≤4.2 ≤7.6 ≤10.7 ≤14.0 ≤17.2 ≤20.8 ≤24.0
Perte par insertion de P-catégorie (DB) ≤4.0 ≤7.4 ≤10.5 ≤13.8 ≤17.0 ≤20.4 ≤23.7
Uniformité (DB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
PDL (DB) ≤0.2 ≤0.2 ≤0.3 ≤0.3 ≤0.3 ≤0.4 ≤0.5
Perte dépendante de longueur d'onde (DB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
Perte de retour (DB) ≥50
Directivité (DB) ≥55
Temp.Gange fonctionnant -40℃~+85℃
Note : Le paramètre ci-dessus est pour le diviseur avec le connecteur. Si sans connecteur, la perte par insertion réduira par 0.2dB.

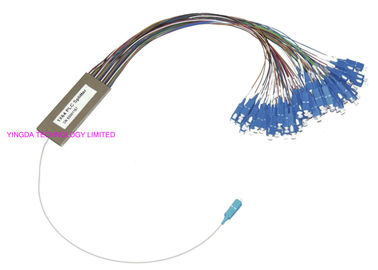

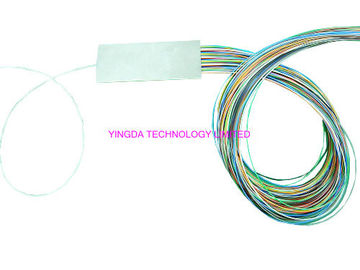

Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module 1Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module 2





L'information de commande



PLCS - - - - - - -
  Structure

Fibre

Type

Paquet Entrée Sortie Longueur Connecteur
Structure 0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64
Type de fibre 1=G652D, 2=G657A1, 3=G657A2
Dimension de paquet A1, A2,… A12, D, E, F, K, U, G, C, T, R, X
Type d'entrée

B=250μm découvrent la fibre, tube lâche de L=900µm,

S=2.0mm, R=3.0mm, 0=Adapter

Type de sortie

B=250μm découvrent la fibre,

L=900µm desserrent le tube,

S=2.0mm,

R=3.0mm,

F=splitter, 0=Adapter

Longueur de tresse

05=0.5m, 10=1.0m, 100=100m, 0=Adapter,

sortie de 15/10=1.5m input/1.0m,

X=Others

Type de connecteur

FU=FC/UPC, FA=FC/APC,

SU=SC/UPC, SA=SC/APC,

ST=ST/UPC,

LU=LC/UPC, LA=LC/APC,
MPO=MPO/UPC,

MPA=MPO/APC,

FU/FA=FC/UPC entré/sortie de FC/APC,

00=None,

X=Others



ATELIER DE YINGDA



Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module 3Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module 4Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module 5Connecteurs optiques en acier de bleu de Sc de diviseur de PLC de fibre du tube 1X64 de mini module 6
